美的MC

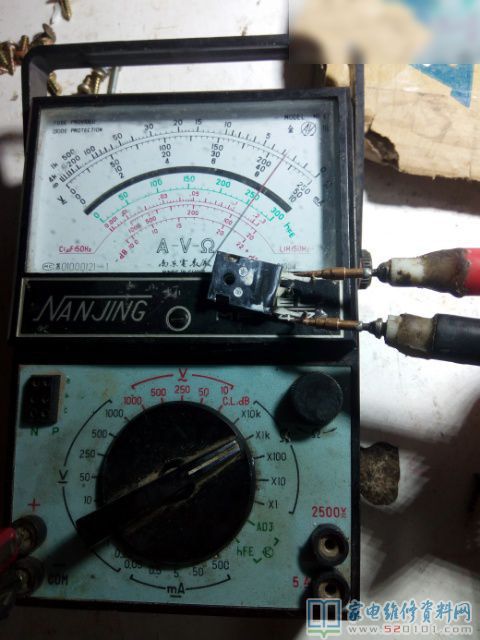

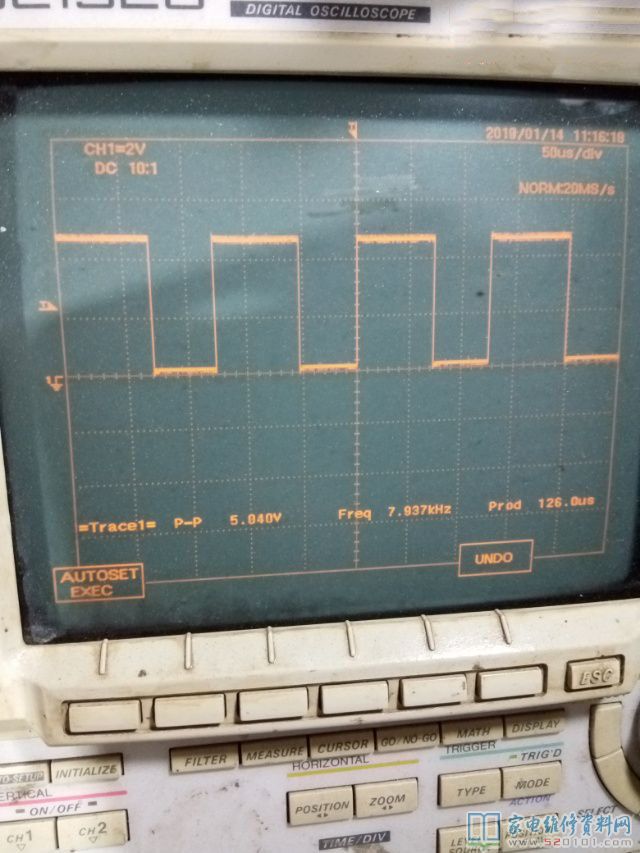

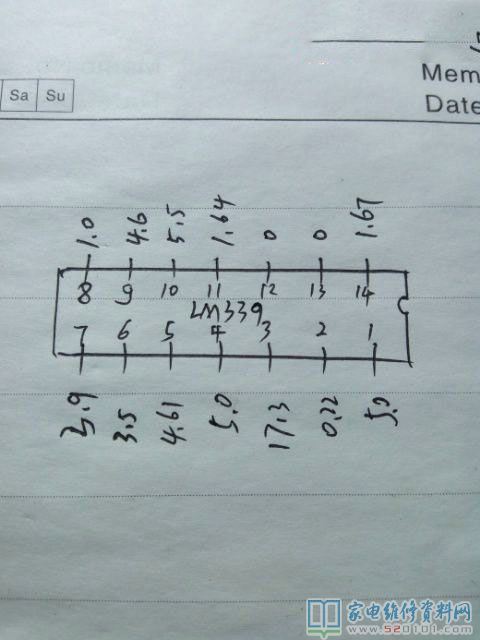

接修一臺美的MC-CH2120電磁爐故障主要表現是插電后不警報，都不加溫，拆卸設備，測量LM339各腳工作電壓如下圖1所顯示，用數字示波器測量，發覺基本上一切正常，測量啟動時的PWM波型，占空比由窄漸漸地變大，也一切正常，換LM339常見故障不會改變，大管G極自始至終為0v， 測量別的元器件沒有發覺常見故障，來看大管壞掉，焊下測量G和S都穿透了，拆換后，工作中電流量8A多，常見故障修補，檢修完畢。
