美的C21

接修一臺美的電滋爐，型號規格是C21-SK2105，客戶報障不是加熱。拆卸引警蓋，測量一番發現IGBT和橋全是完好無損。測量同歩數據信號，發現R4由820K變成990K.18V穩壓極管銹斷腿。拆換后，認為好啦。調試，有滴滴打車聲，或是不檢鍋。然后測量同歩電源電路所有電阻無異常。

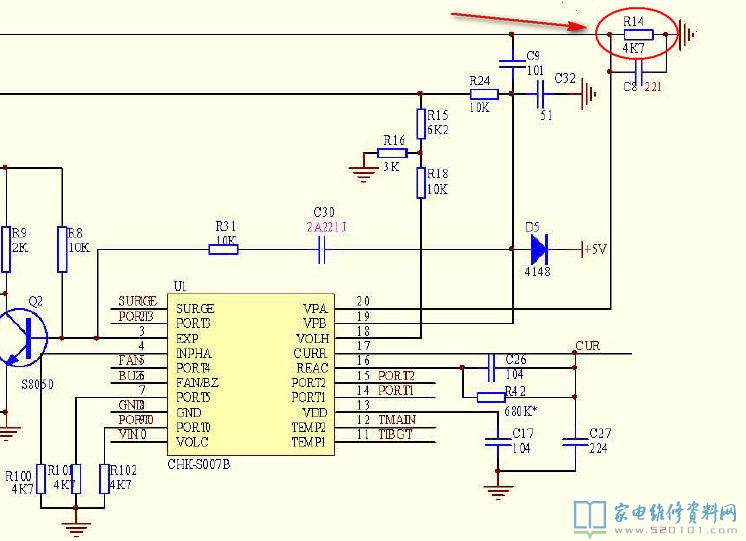

測量18V，5V.300V，全部一切正常，用PWM測試工具檢測也會伴隨著滴滴打車聲閃耀。沒有檢修構思了，順手在控制面板上邊放一張大的白鐵皮，居然可以加熱不會再滴滴打車響，來看或是同歩電源電路的問題。又測量我換下來的R4，才發現我換的820K電阻，評測有835K，用2個電阻值小的串聯出815K的安上，可以加熱不銹鋼板的鍋，卻不可以加熱炒鍋。又開展一次深層次查驗，沒有獲得。下載工程圖紙，剖析同歩數據信號，VPA、VPB，看圖紙，發現R14和工程圖紙有太大進出。工程圖紙標識4.7K，而遠程服務器則是3K，找來一個4.3K換掉。檢鍋的問題終于好啦。

原本是一個非常簡單的問題，第一次用了一個電阻偏差太大。第二次，變更電阻，盡管解決困難，不知道這一電阻是否在出廠的時間搞錯造成。設備早已修補，尚需考資格證書。

附：美的C21-SK2105電磁爐電路圖下載
