美的C21

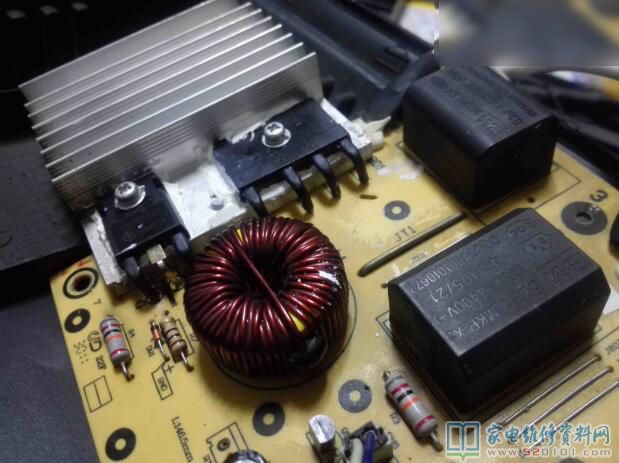

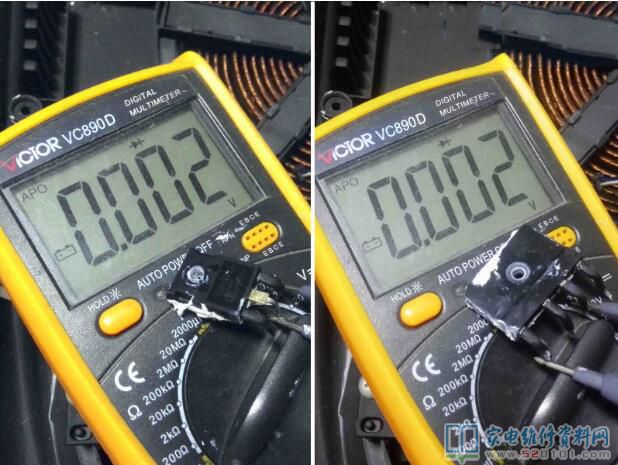

接修一臺美的C21-RT2103電滋爐，客戶說正用著，一響聲斷電了。因此拆卸檢驗，熔斷絲沒壞，整流管和功率管均穿透短路故障，全部管道和橋所有毀壞，如下圖所示。

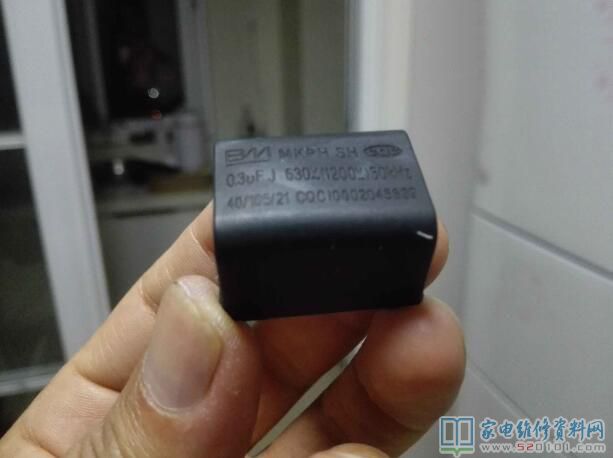

啟動時就注意到那一個諧振電容有點兒出現異常，顯著有起包。

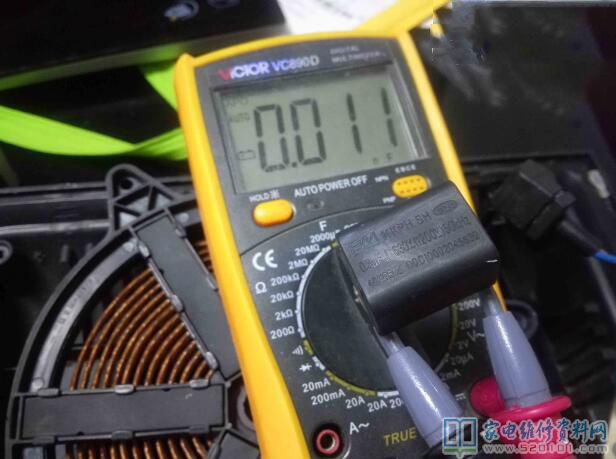

一測，果真，0.3UF的容積僅有0.011了。

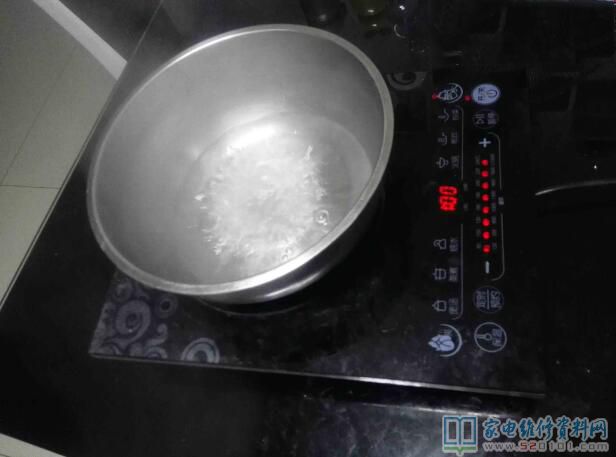

又檢驗了一下此外2個大電容、推動對管、18V穩壓極管等均無問題，換件上機操作檢測，工作中一切正常，檢修完畢。

電滋爐髙壓諧振電容并接在加熱電磁線圈兩邊，工作中時與加熱電磁線圈不斷的開展蓄電池充電，在加熱的環節中依據所選擇的汽車檔位不一樣，會造成15KHZ---35KHZ的高頻率振蕩，進而造成震蕩的電流量，造成震蕩的電磁場，鍋身造成磁感應的電流量進而造成發熱量。諧振電容是依據加熱電磁線圈的電感器量配套設施的，在工作頻率一定的情形下，電容小則電感器量就應大些，相反就應小些；假如相差太多會導致諧振工作頻率偏移比較大，輕則加熱高效率減少，重則會損壞IGBT管。因此諧振電容容積縮小或品質不太好是IGBT管穿透的一個關鍵緣故。
