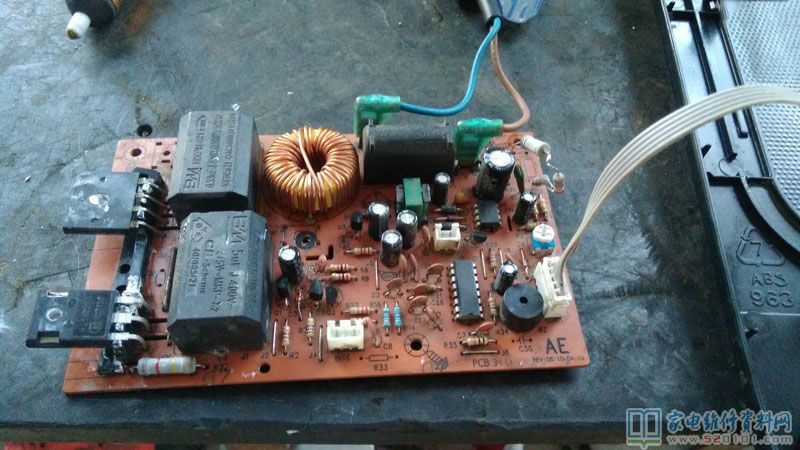

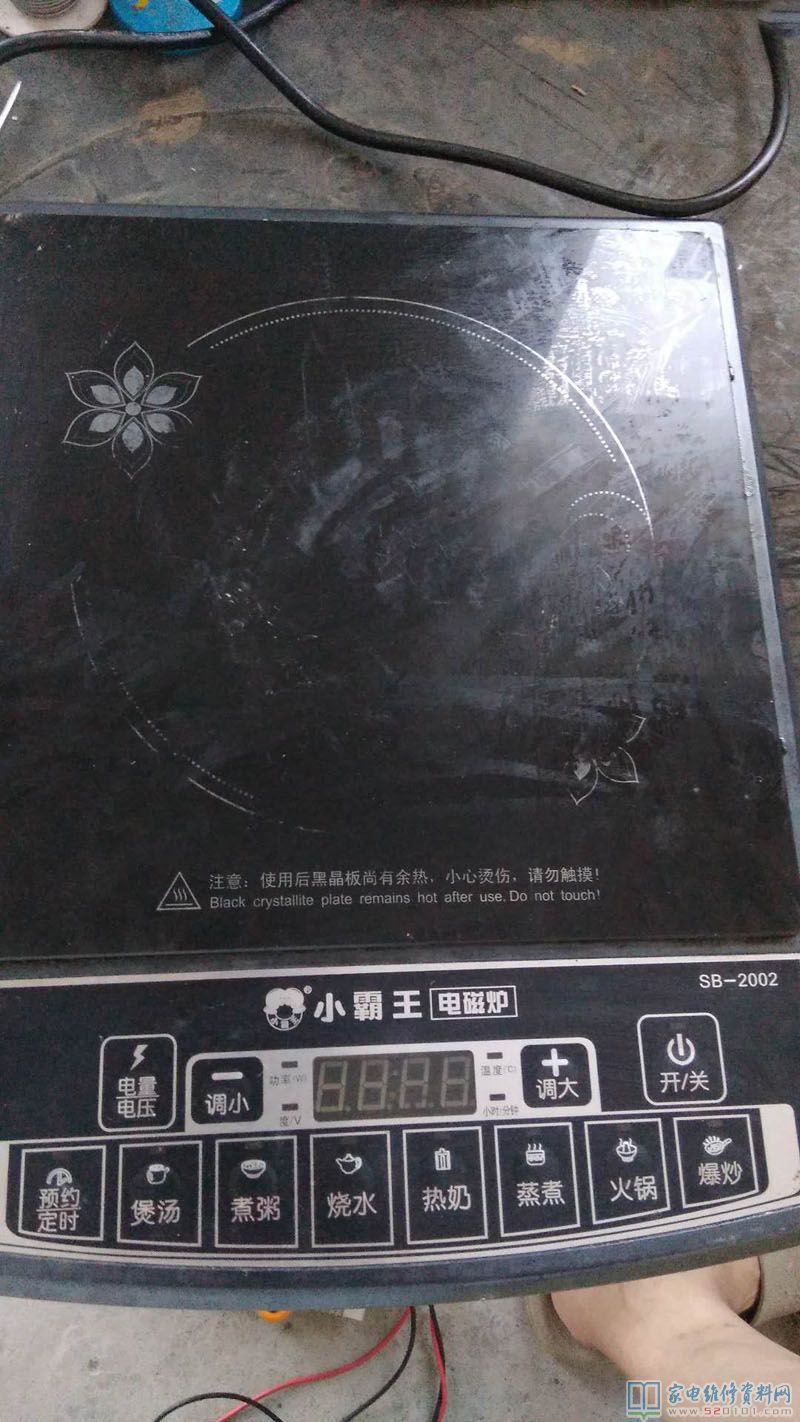

一顧客送過來一個小霸王游戲機電碰爐,說電滋爐不工作中,了解說成逐漸顯示數據(顯示屏E1、E2、E3),之后任何東西都不顯示了,因此通電試機,發覺沒一切顯示反映。因此開啟外蓋,常規體檢,發覺保險絲管爆,然后發覺IGBT短路故障,整流管一切正常,IGBT周邊沒有IN4748,因此拆換保險絲管,在躁動不安IGBT的情形下插電試機,發覺“嘀”響聲,顯示屏顯示一切正常。拆換IGBT后,插電試機,按“火鍋店”按鍵,電滋爐顯示輸出功率等一切正常,便是只聽見一聲檢鍋聲后,也不加溫了。
再次開啟設備,300伏正負2個電阻(820k)均已無窮,拆換之,安裝試機,想著應當一切正常了吧?結果心寒了,插電不開啟就顯示E2,再打開查驗爐腔感應器,IGBT傳感器,所有大電阻,大電容器,均一切正常。最終查驗300伏正級三個二極管后邊又有兩個820K的電阻,拆下來精確測量也一切正常!無論它了,立即在這里2個820K中間又加串了一個100K的電阻,無恙試機,一切正常!至此,檢修完畢,此次檢修花了整整的4個鐘頭上下。

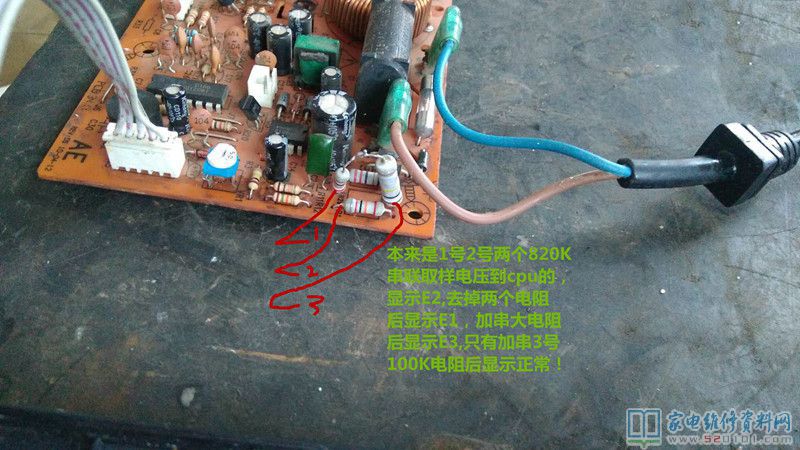

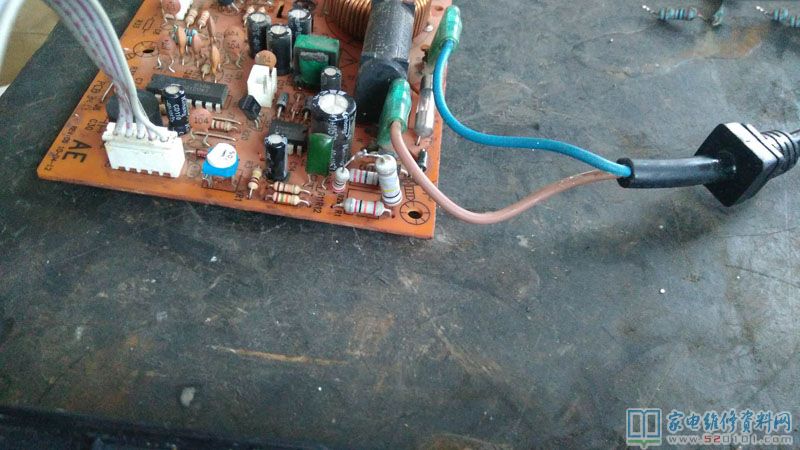

見到這一加串電阻了沒有?

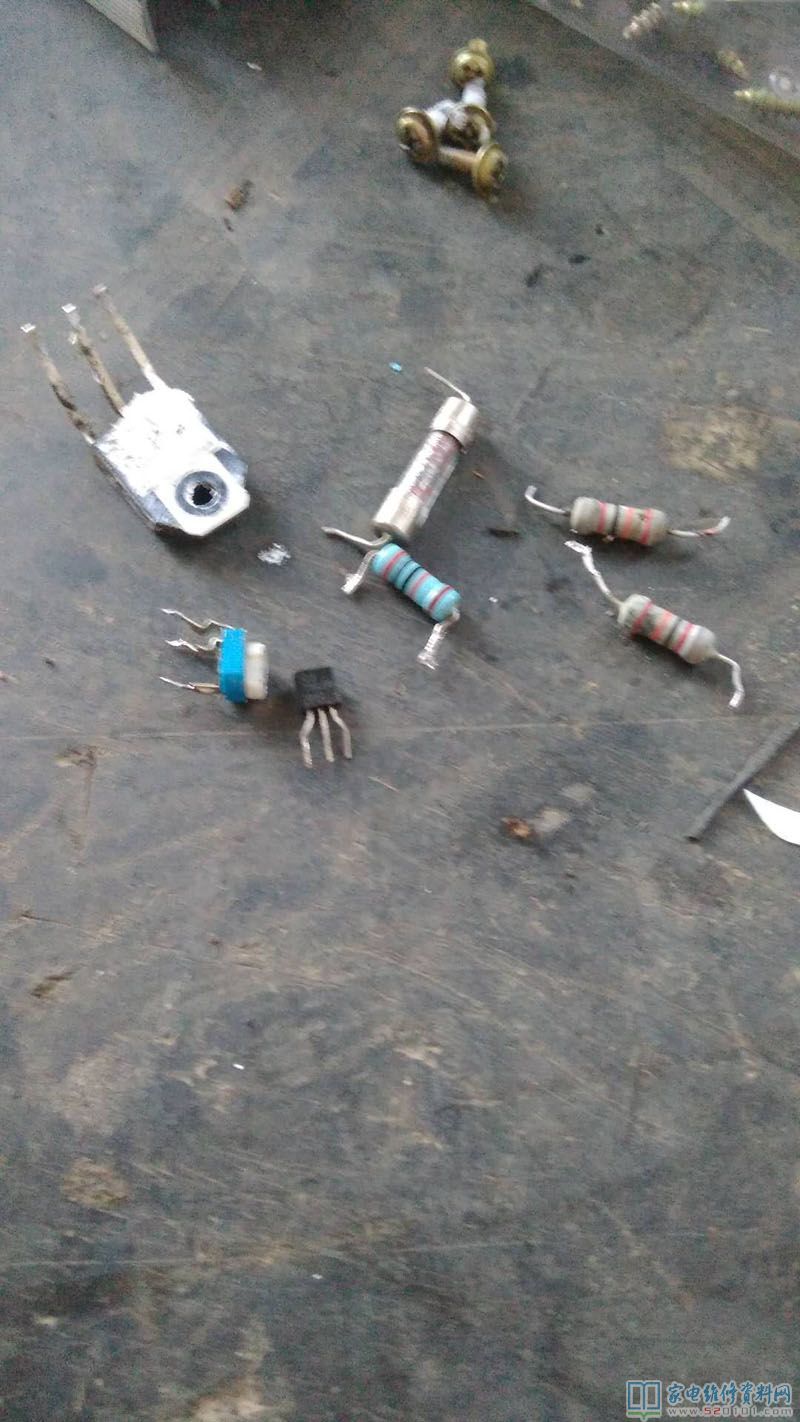

此次檢修拆換損壞的零件如下圖所示。
根據此次檢修,我剖析是這一電滋爐除開修補已發覺的問題以外,工作電壓檢驗電源電路也出現了問題造成通電就顯示E2,精確測量主電源電路有兩個二極管是通往這兩個串連的820電阻(可能是分壓選值),隨后立即又根據一個電阻后,通往了CPU的一個腳,盡管精確測量這三個電阻值一切正常,可是把這兩個電阻拆下來插電便會發生E1,我立即又加串了一個820K后,插電顯示E3,改串100K后,顯示一切正常,因此,電滋爐發生E1,E2,E3時,立即與這一檢驗電源電路電阻的尺寸有關系。
