微波爐加熱內電路存有明顯的短路故障

故障1、接入開關電源，保險管融斷

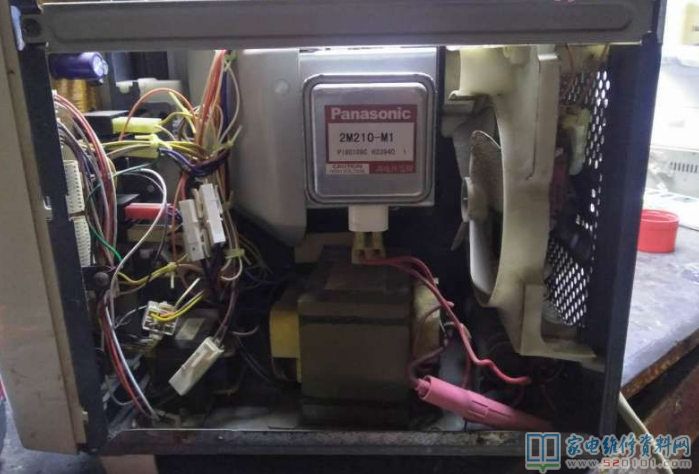

這表明微波爐加熱內電路存有明顯的短路故障。微波爐加熱內電路大概可分成兩一部分，以高壓變壓器為界，原線圈及燈絲繞阻之前一部分稱之為低電壓電源電路，高壓線圈及之后一部分稱之為髙壓電源電路。為了更好地明確短路故障是在低電壓電源電路或是在髙壓電源電路，可拔出高壓變壓器高壓線圈與高壓電容的聯接電源插座（全部微波爐加熱一般此聯接均選用連接器方式），隨后換新保險管再插電調試，這時會出現二種情形之一發生：
1.爐燈照亮，風扇和爐內食材輪盤一切正常運行
這表明低電壓電源電路一切正常，且高壓變壓器也無短路故障，其故障應在髙壓電源電路，應主要查驗高壓二極管、高壓電容有沒有穿透、磁控管燈絲與地有沒有短路（注：磁控管燈絲管腳與機殼電阻值應無窮，可拔出燈絲管腳上的電源插頭再測）。普遍緣故是高壓二極管和高壓電容穿透。如果沒有高壓二極管，可以用原黑白電視常用高壓硅堆2個并接替代，實踐活動表明實際效果一樣。
2.仍融斷保險管
這表明低電壓電源電路或高壓變壓器有短路故障。可將高壓變壓器初中級繞阻的接燈線線拔下，使之關閉電源，隨后再拆換保險管（這時可以用彩色電視用的3.15A延遲時間保險管替代，因價格低）。插電調試，也會出現二種狀況之一發生：①保險管不會再融斷，顯而易見高壓變壓器繞阻已短路，務必升級。②保險管仍融斷，這表明故障在低電壓電源電路，可能是中控鎖、輸出功率切換開關、輪盤或風扇電機短路性毀壞或他們的電源插頭損壞、電源插頭掉下來等因素造成短路，可以用切分法測電阻值的方法找到故障點。

故障2、爐燈也亮，輪盤也轉，但不加溫
1.輸出功率電源開關接觸點毀壞，使高壓變壓器初中級無工作電壓鍵入。這時測是不是一切正常工作電壓鍵入就可以明確。
2.高壓二極管引路性毀壞，導致磁控管無直流高壓電源鍵入（注：高壓二極管正方向阻值約100kΩ，反方向電阻器為無窮）。
3.高壓變壓器次級繞組短路，導致無燈絲工作電壓或無髙壓導出。這時可以用測其電阻器方式就可以明確（一切正常時次級繞組電阻器約100Ω）。
4.磁控管比較嚴重變老或燈絲引路。通常情況下，磁控管燈絲電阻測量低于1Ω。

故障3、能加溫，但輪盤不轉
假如輪盤部位放置恰當，且路軌上也無阻礙物，通常是輪盤電動機的開關電源連接器空氣氧化或松動，必須清理并且用斜口鉗將電源插座接線端子夾扁一點，使之觸碰牢固就可以。假如輪盤仍不轉，可檢驗一下輪盤電動機電容的電阻測量，一切正常時電阻值在9.5～10kΩ。若為無窮，則表明電機定子電磁線圈短路。若電阻值顯著縮小，則是電磁線圈短路。在業余組標準下，只有拆換輸出功率為2.5～3W、轉速比為5～6r/min的永磁同步電機。

故障4、未到設置時間，即全自動終止加溫
這樣的事情通常是因爐內溫度過高，造成磁控管太熱，進而造成磁控管溫控器姿勢而致。其故障緣故可能是：
1.風扇葉面形變或被臟物卡死，只需維修和消除就可以。
2.風扇電機繞組短路，能測其工作中繞阻電阻測量，通常為30～50Ω。運行繞阻電阻測量通常為300～500Ω，若顯著過大，表明繞阻引路，只有升級電動機。
3.若風扇電機運行一切正常，則可能是溫控器接觸點喪失延展性，使之接觸不良現象。

故障5、能加溫，但加熱遲緩
在插電狀況下，開啟微波爐加熱機殼，測燈絲對地的直流電壓。通常情況下應是－2000V上下，不然表明高壓電容或髙壓穩壓管有什么問題。若工作電壓一切正常，則是磁控管問題。一般磁控管燈絲電阻器應低于1Ω，越低越好。假如超過1Ω，表明磁控管已比較嚴重變老。
