近期接修一美的C21

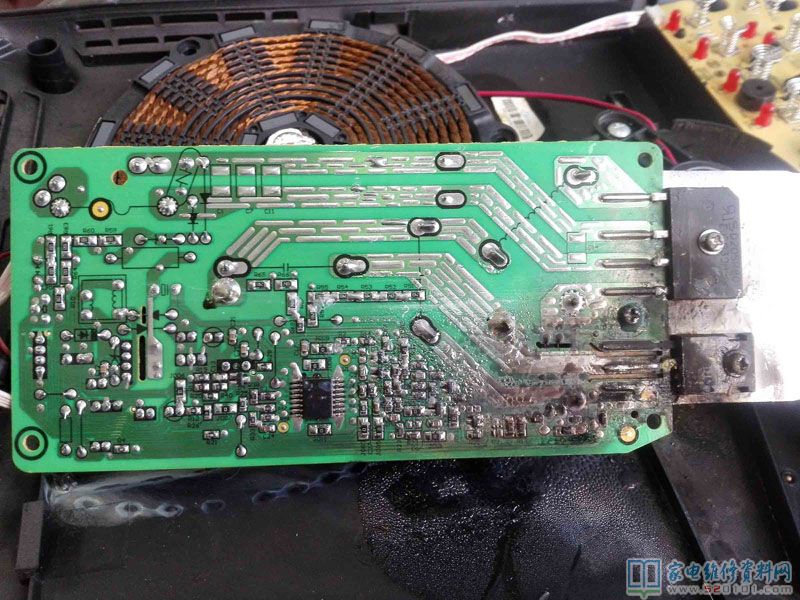

近期接修一美的C21-RT2137電滋爐，顧客說成燒了。接到設備，拆卸一看，熔斷絲爆了，IGBT針角都燒斷掉，如下圖所示。

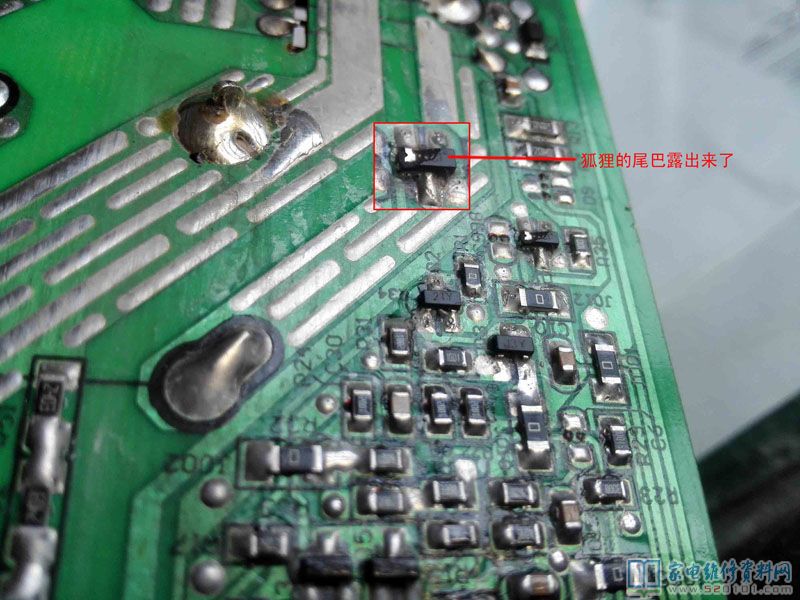

因此開展進一步的查詢，一個推動三極管摧毀一半，上邊的絲印油墨看不太清了，但是看過一下周邊的2TY，就了解這一爆開的是J3Y了，推動對管，天生一對。系統檢測2TY盡管沒炸但也壞掉，因此找一樣的三極管代用。

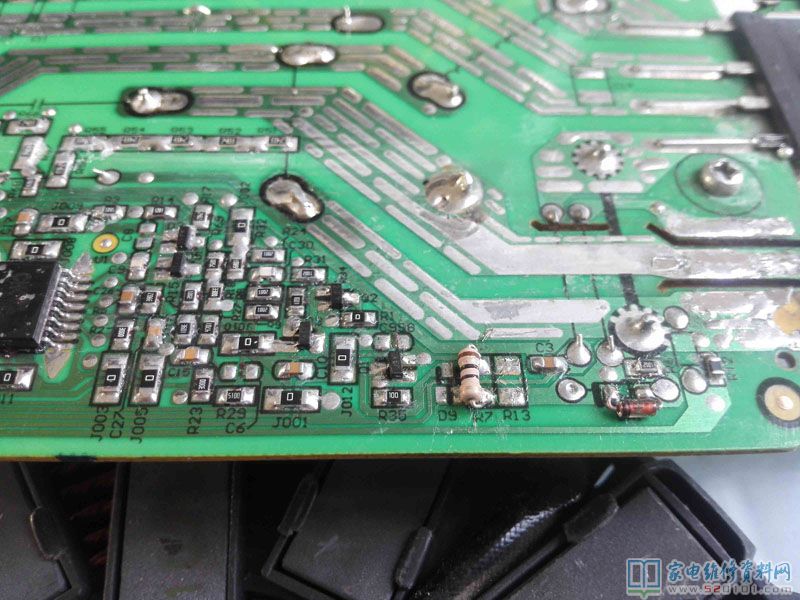

進一步查驗，18V貼片穩壓二極管穿透，R6貼片10K電阻器燒毀。穩壓極管找不著貼片的，就用個平常的替代。

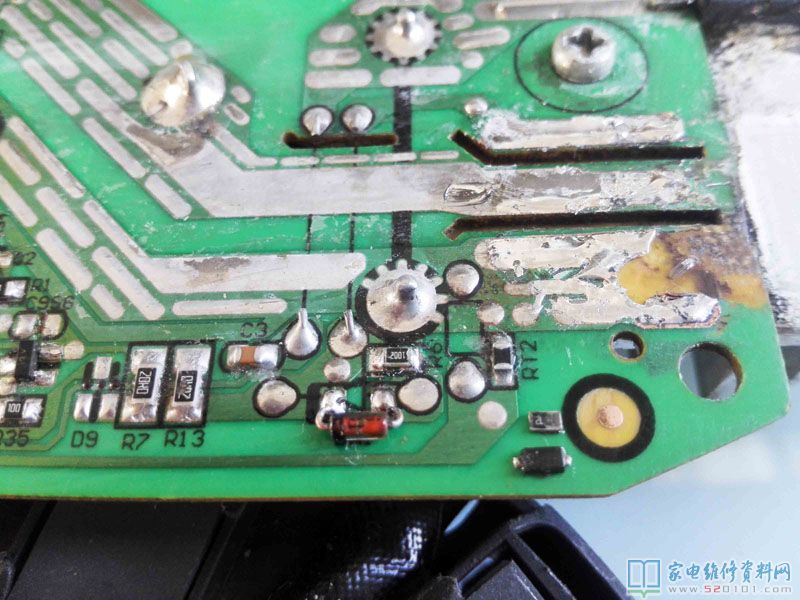

再進一步查驗，R7和R132個并接的20歐貼片也燒毀，找不著貼片，用一個10歐色盤替代。

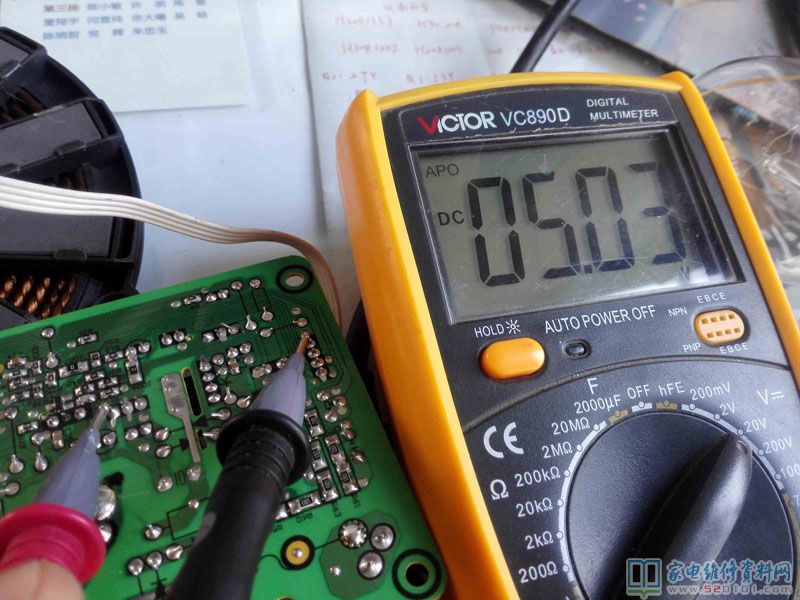

又查驗了一下三大電容器無問題，打維護檢測5V一切正常。

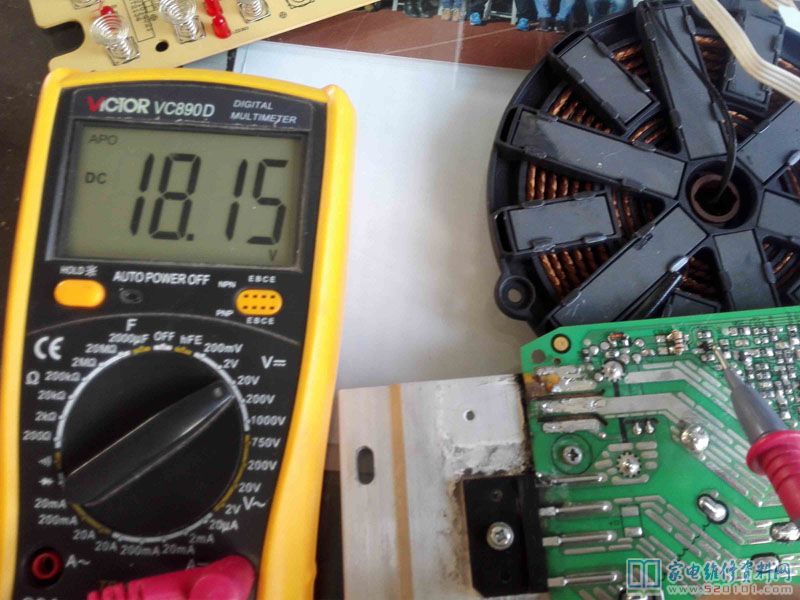

18V也正常，我是以三極管的C極精確測量的。

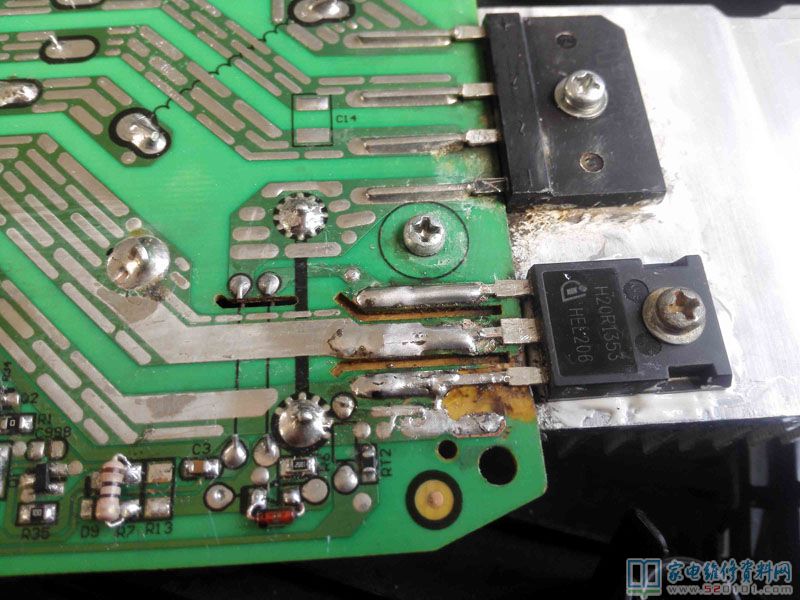

因此安心安上IGBT。

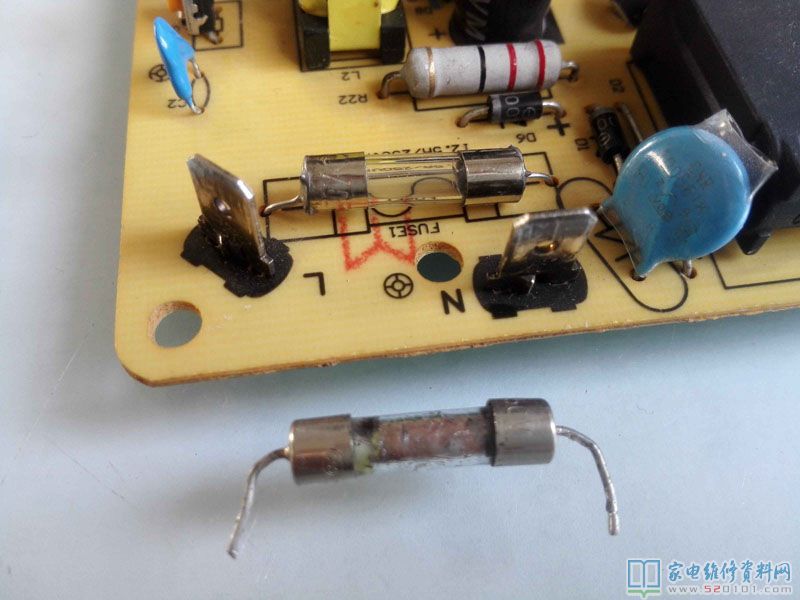

換掉爆了的熔斷絲。

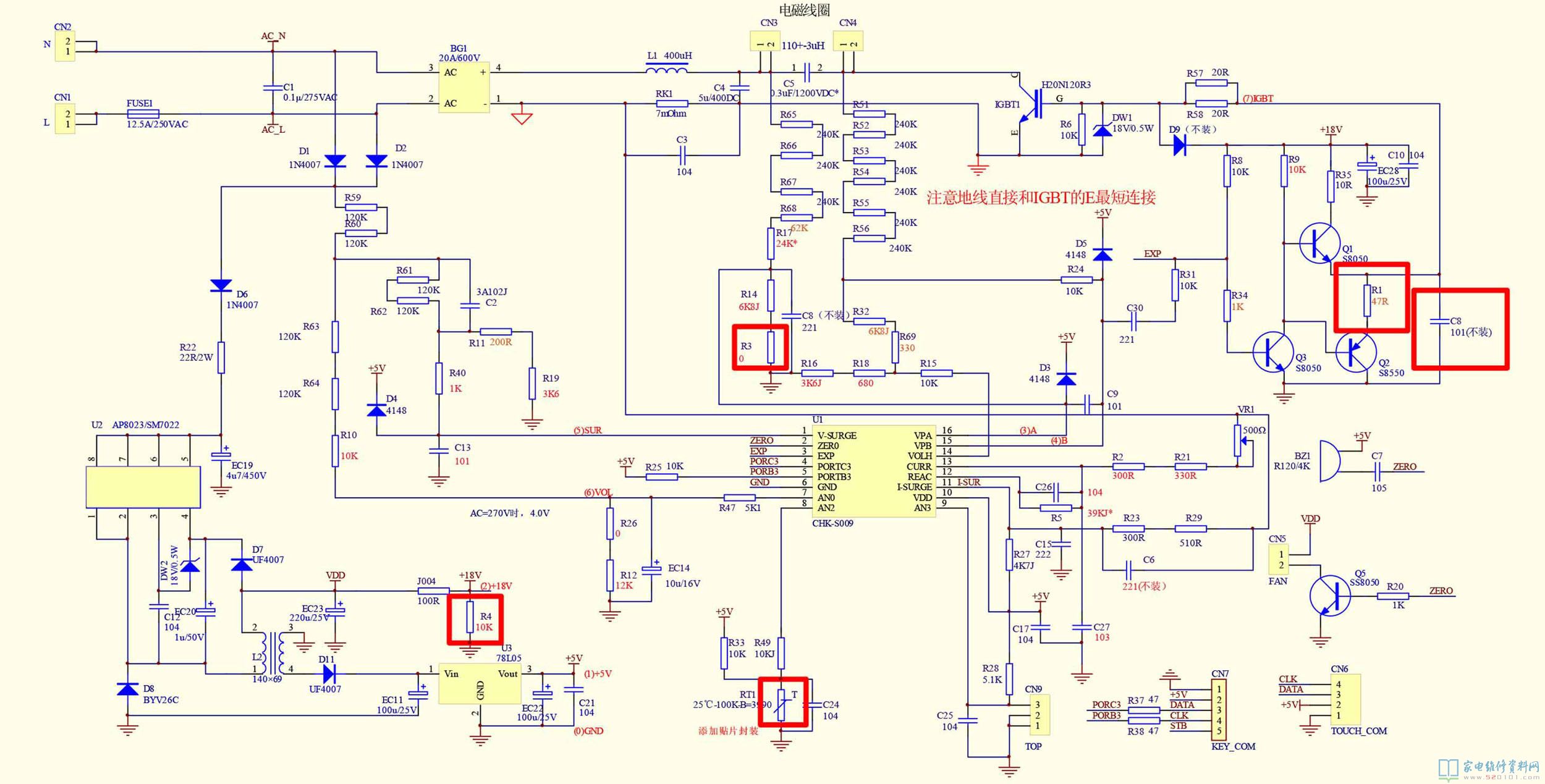

想不到插電檢測，電滋爐卻警報不加溫，也無法顯示常見故障編碼，網上也沒找到一樣的常見故障，便安裝了類似的原理圖科學研究了一下。

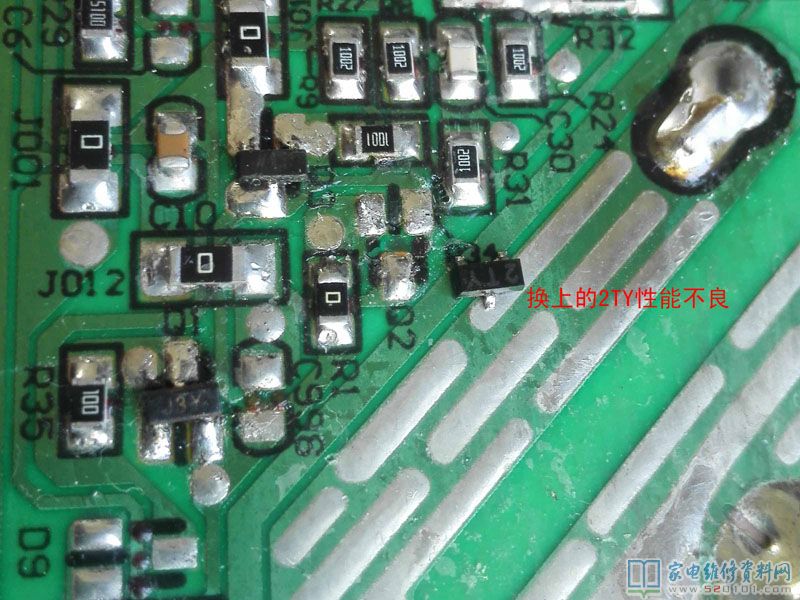

檢驗了同歩電源電路，工作電壓電流檢測電路等都沒什么問題，最終檢驗出居然是自身換掉的2TY特性欠佳，但是用數字萬用表檢測標值卻一切正常。

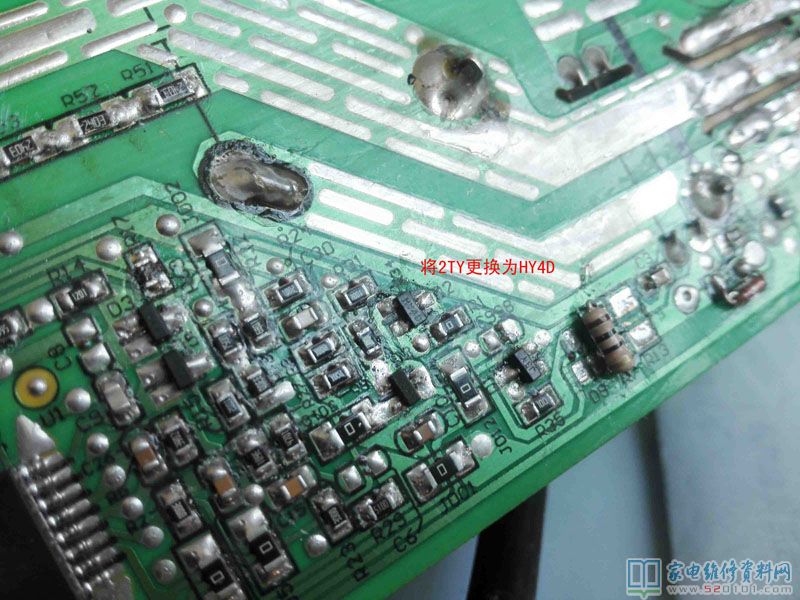

手頭上沒有2TY了，因此用個HY4D代用。

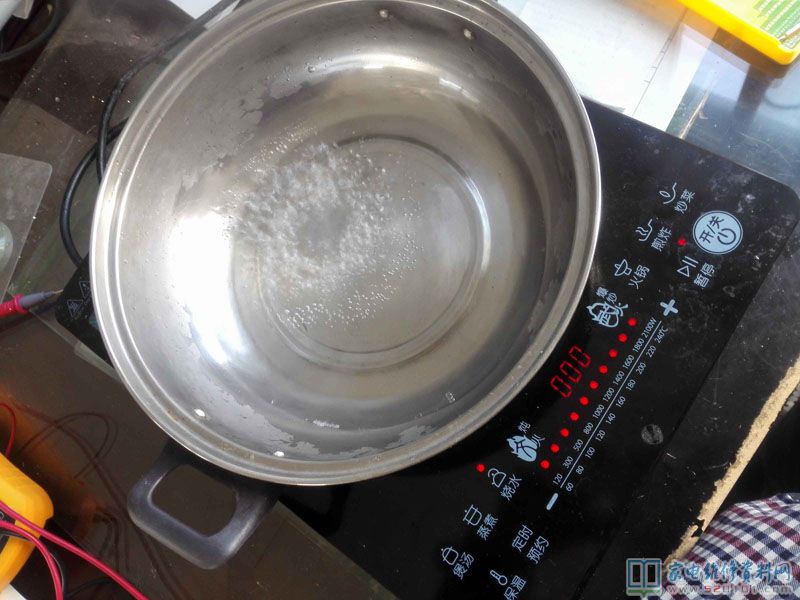

插電檢測，一切正常加溫，檢修結束。
