自己家的伊萊克斯ES01抽煙機用了十多年了，它是與訂制的廚房櫥柜一起改裝上的。前2年它的觸摸屏了，打電話給檢修，說成觸摸屏壞掉要同操縱盒一起拆換，花費800元。聽著價錢太嚇人，放棄了拆換計劃方案，自身簡易用兩根輸電線引出來燈光效果、風機、終止的開啟線結，煮飯時拿手往返布線頭，開啟燈光效果和風機等工作中，挺費事的，媳婦一直擔憂怕觸了電。

為了更好地解決困難，一直在網絡查詢，期待尋找零配件。結果看過大半年，都沒有尋找適合的零配件，聽說這類型號出得早，現階段在場面見不上好多個了，故零配件哪兒也都淘不上。在網上比較多的是操縱一部分總體拆換的操縱小盒子，但功能鍵與我們家抽煙機都不一樣，楞安裝得話就太丑陋了。

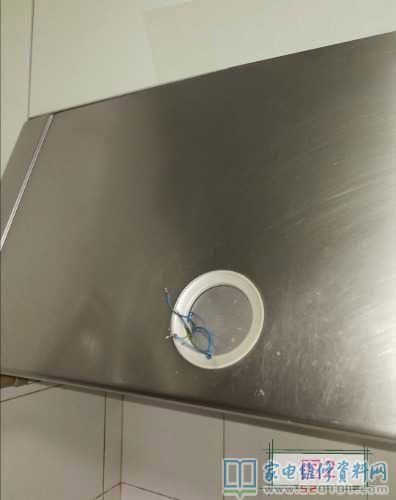

如果換抽煙機，規格規格型號與我們家毫無疑問不一樣，與廚房櫥柜也不配，也會不好看，更何況我就不太喜歡現階段抽煙機花里胡俏的設計方案，為了更好地圖美觀大方，基本上沒有煙塵緩存室內空間。我還是喜愛我們家這類有廚房油煙緩存腔的這類型號，因而一直那樣將就應用了一年多。如下圖1、2。

近期看在網上在某寶平臺店面有訂制薄膜開關的，靈機一動，想起訂制一個薄膜開關替代觸摸屏電源開關的計劃方案，操作步驟全過程如下所示：

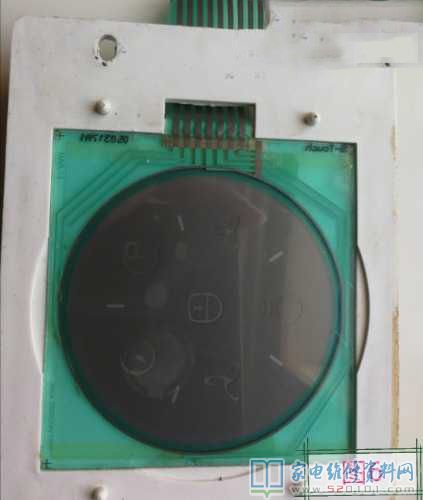

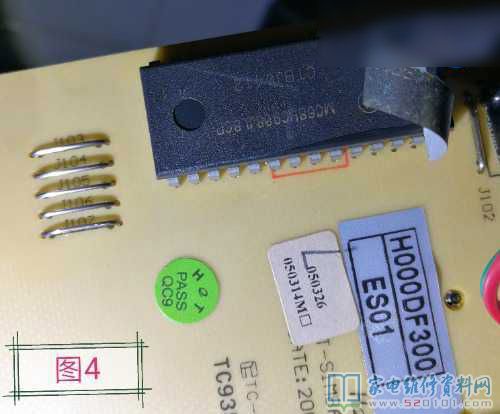

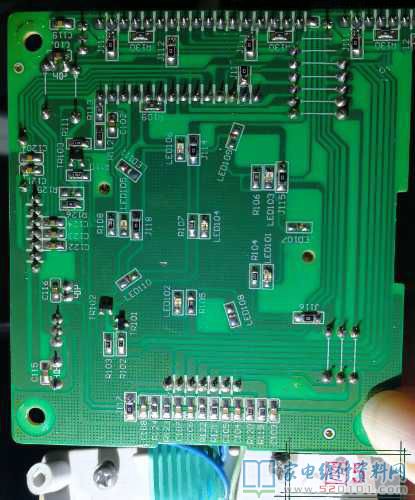

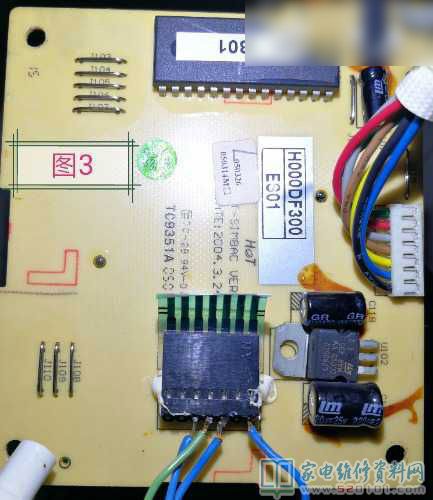

1、最先弄清楚原機觸摸屏電源開關原理，本控制器操縱集成ic是由28腳封裝形式的單片機設計MC68HC908JL8制做的，從觸摸屏出去的7條線排，一條是插線地，其他6條各自接進了單片機設計10、11、12、15、20、21，各自相匹配的I/O口是PTB7、PTB6、PTB5、PTB4、PTB1、PTB0，就是單片機設計把I/O口的B口做為了更好地數字鍵盤口，從外接上拉電阻拉高電平，而觸屏開關用各自拉低電頻的方法來開啟相對應程序流程。如下圖3、4、5。

2、弄清楚原機觸摸屏電源開關合理布局與操縱板接口接線端子的關聯。根據收看各電源開關在玻璃上涂覆的輸電線邁向，畫出關系圖，并認證了沒有不正確。

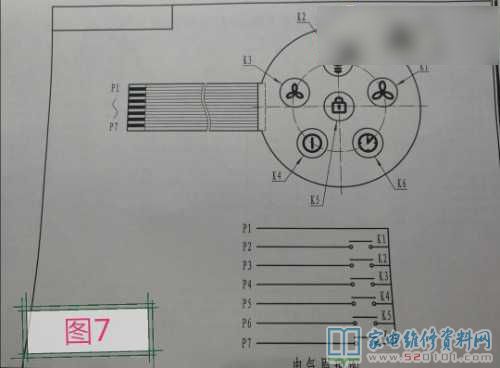

3、模仿原先觸摸屏的圖型，畫在薄膜開關的工程圖紙上。如下圖6、7。

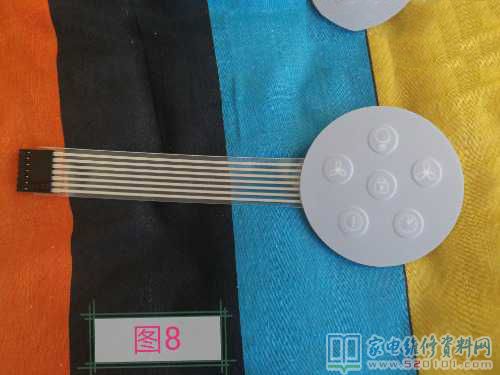

4、在網上找了一家河北省的生產加工薄膜開關的公司，280元打5張樣。8個工作中日后郵遞來啦。如下圖8。

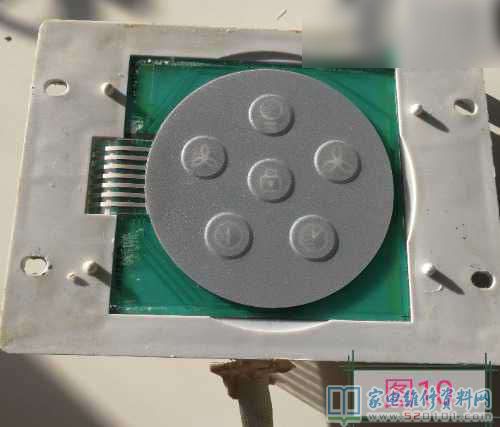

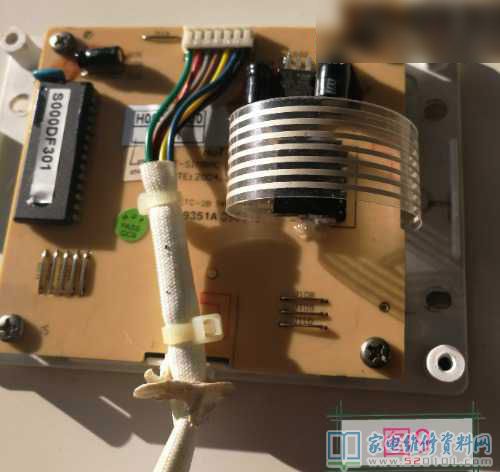

5、拆下來抽煙機操縱盒，拔出原觸摸屏線排電源插頭，插推新薄膜開關線排電源插頭，用熱溶膠固定不動一下。再解開薄膜開關盤的不干膠，貼在原先觸摸屏上，隨后調試。功能鍵作用都修復了，極致！如下圖9、10所顯示。

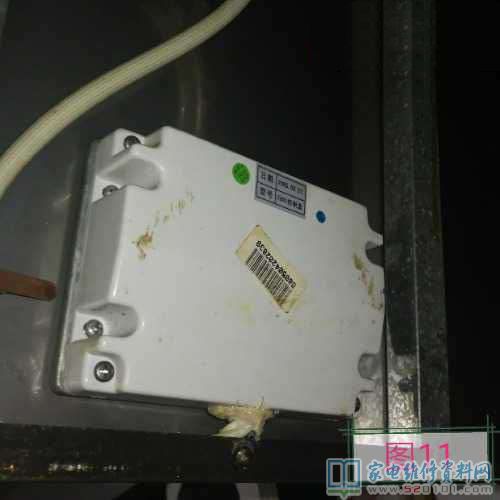

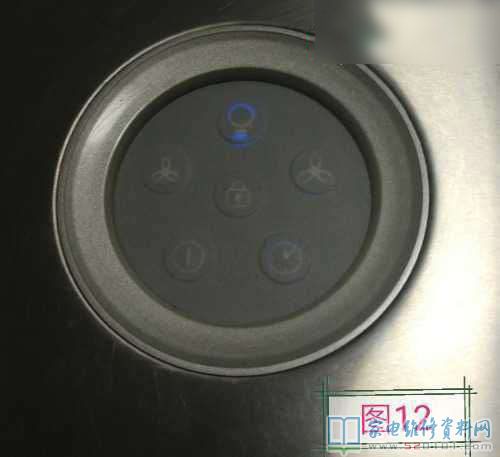

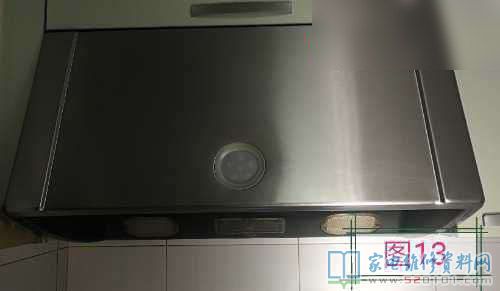

6、最終固定不動住控制器，修復抽煙機外蓋。如下圖11、12、13所顯示。

至此檢修完畢，外型極致，作用極致。做這種勤奮，都是由于是自己的家用電器，用慣了，不愿變化很大，因此有此檢修方式。
