抽油煙機常見故障及處理方法

近期檢修一臺抽油煙機，常見故障狀況是為控制板6個按鍵中僅有三個按鍵合理，而無效的三個按鍵相匹配控制2只電機，從而導致抽油煙機不可以工作中。拆卸檢驗按鍵按住可以接入，接通電阻器為幾歐到好幾百歐，按原理講應當可以使按鍵數據信號一切正常傳送。測線路板無斷開，按鍵后U1相對應腳工作電壓也可以一切正常降低。6只LED插電一瞬間能一切正常點亮，數碼科技屏有兩個筆畫沒亮，其他一切正常點亮一下后表明12:00，按常規的3個鍵有蜂鳴聲，相對應的LED也可以一切正常點亮。分辨U1及U2還行工作中。代用6個按鍵及除去6只LED，拆卸數碼科技屏，常見故障依然。
測5V工作電壓實則4.88V，想很有可能5V欠佳，外接5V無改進。至此分辨確為U1一部分毀壞。在在某寶平臺找不著同樣控制板（安裝規格同樣，不然無法安裝到抽油煙機鋼化夾膠玻璃控制面板），只尋找類似控制板模塊，但僅有控制單電機的，價貴且不適合。

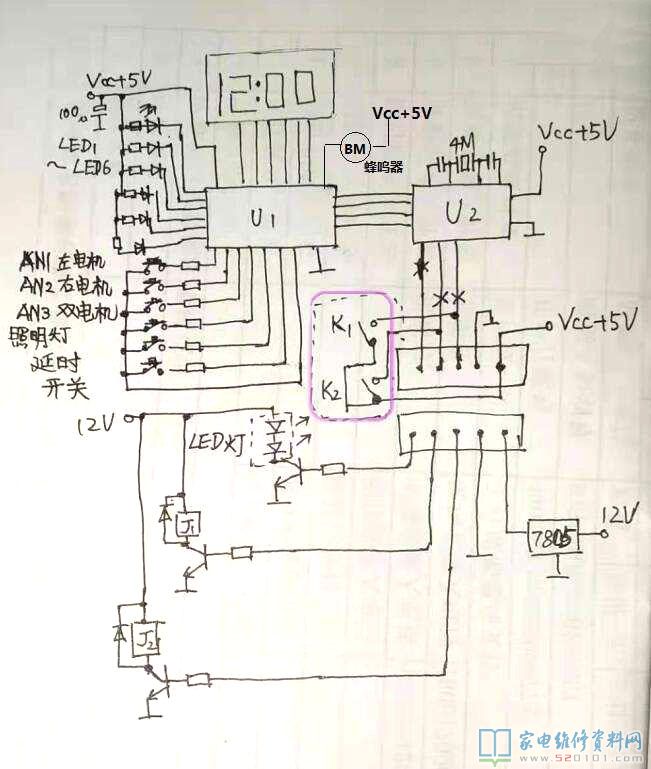

依據此控制板導出插口5跟線，經客戶愿意開展技術改造，即圖內圈內電路。用一群小的船形開關控制兩電機，恰好可安裝于原控制控制面板上（拆卸原無效的三只按鍵及二只LED，三只電阻器，室內空間恰好足夠，原按鍵部位比較合適，都不危害美觀大方。改好調試可常規應用，與此同時保存了原控制板一切正常的時間顯示及照明燈具控制。

為了更好地便于了解，特畫出電路設計圖供各位參照，因原理圖為設想，元器件標值不明（有工作經驗的老師傅是不用這種熟知的），不夠開支請斧正。
