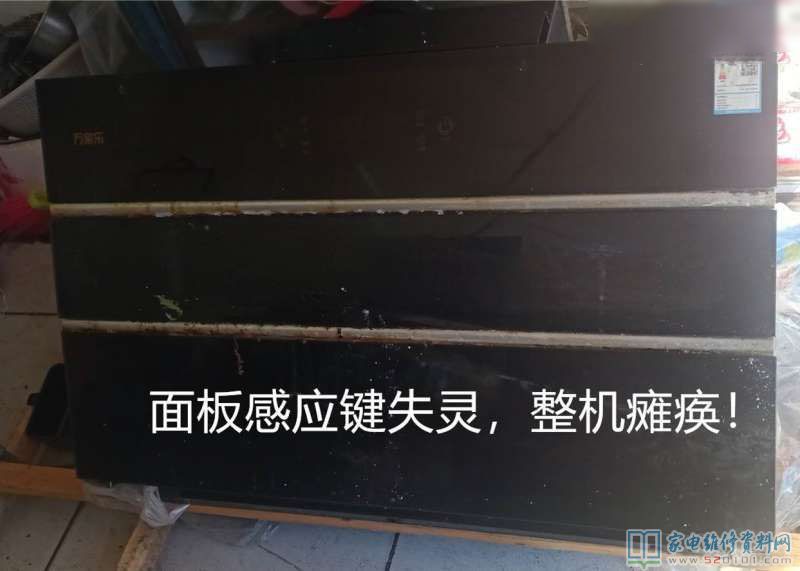

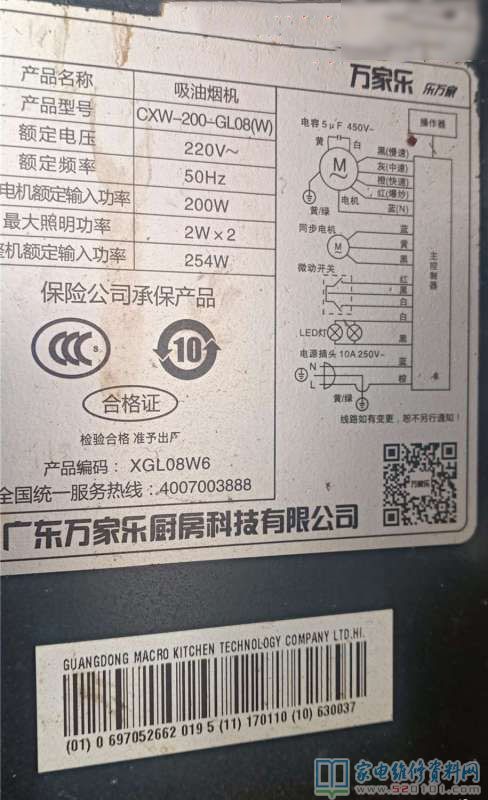

接修一臺萬家樂CXW-200-GL08(W)油煙機,常見故障主要表現為面板磁感應鍵失效,整體通電無反映。最先查驗整流橋各工作電壓一切正常,獨立給電動機通電,電動機能旋轉,表明電動機一切正常。如今基本上斷定是抽煙機實際操作面板出問題了,造成抽煙機不工作中。重要的問題就產生了:此抽煙機夾層玻璃面板,上下上邊及后邊都末見一顆螺釘,怎樣拆下來面板來檢修呢?如下圖所示。

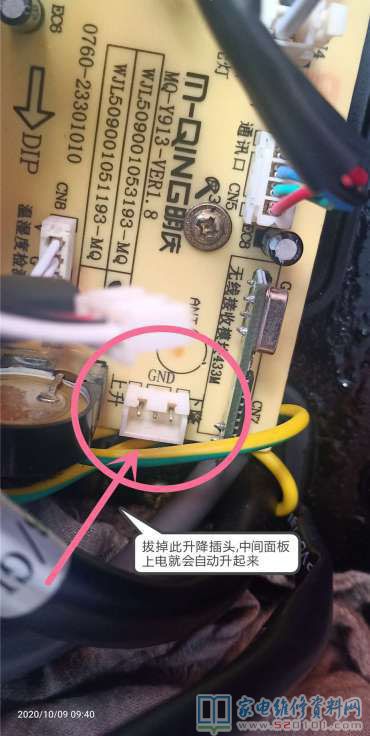

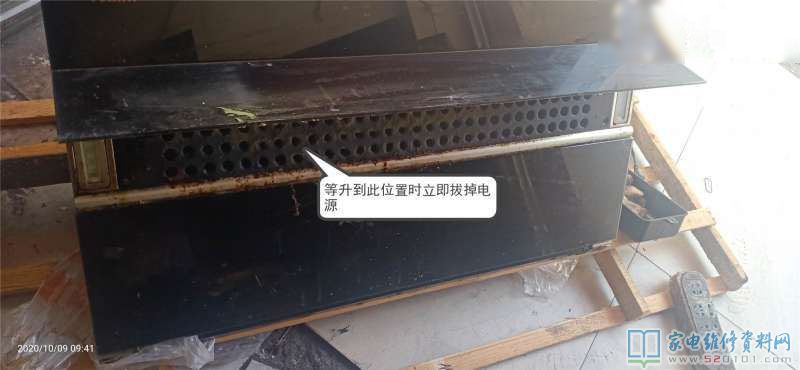

先拔出抽煙機玻璃升降機的定位操縱布線頭。目地是讓正中間那塊夾層玻璃通電全自動升起來,等升至一定髙度后馬上拔出電源插頭,那樣就可以拆卸最下邊那塊夾層玻璃了,不然正中間夾層玻璃不升起來,下邊那塊夾層玻璃阻住,就無法往上促進了。

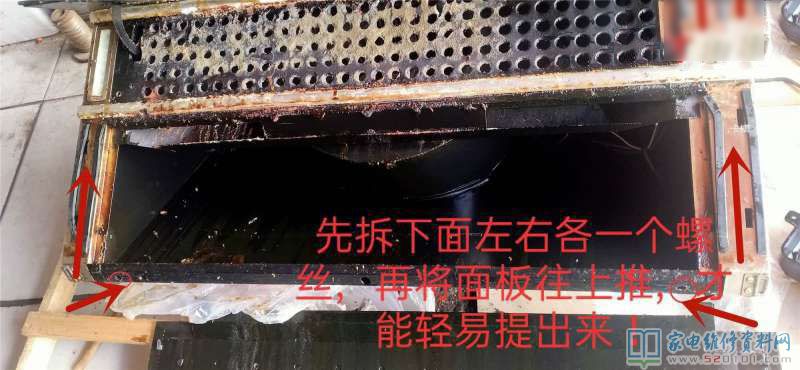

抽煙機下邊上下各有一個螺釘,拆下來后,再拿手握緊下邊的面板往上促進,推倒一定部位后,輕輕地往上提到面板就可以拿到了。由于面板兩側全是倒勾勾在抽煙機架構上的。

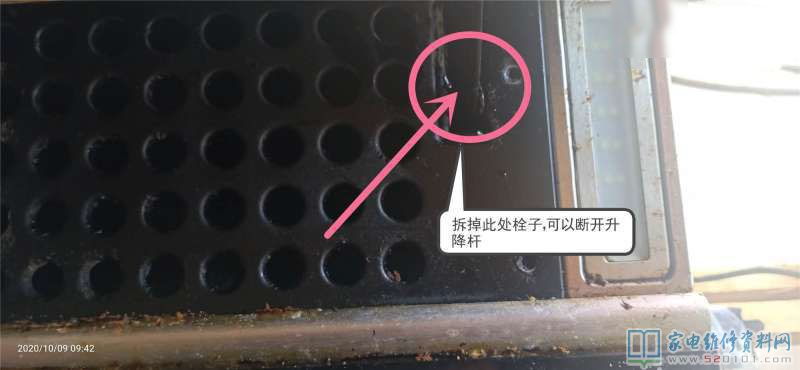

然后拆下來正中間電梯右側的栓信用卡,讓電動機電動推桿與夾層玻璃面板支撐桿分離去。那樣就可以拆上邊與之間的夾層玻璃面板了

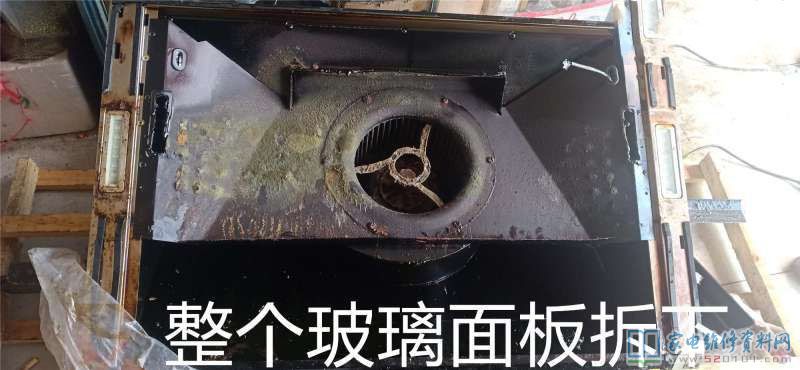

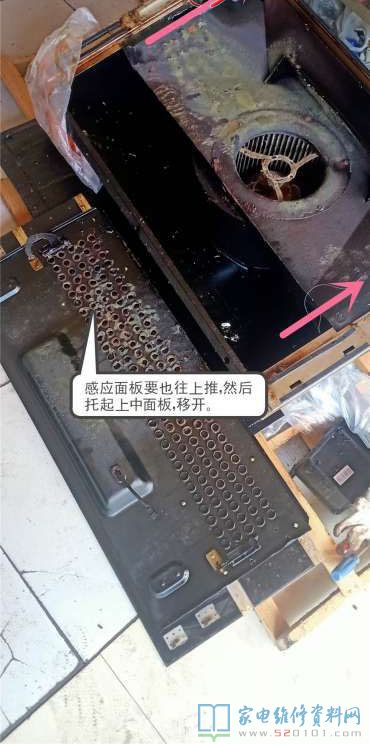

因?yàn)榍懊娴恼{(diào)節玻璃與里面的鍵控玻璃連接成了一個總體,只能將全部面板都往上促進,等推倒一定相對高度時,就可以用右手提到左端夾層玻璃面板,右側的因?yàn)橛忻姘迓肪€連接頭,因此要慢撐起。因?yàn)槿沁x用倒勾勾住的,因此留意一下幅度就可以拿起來的

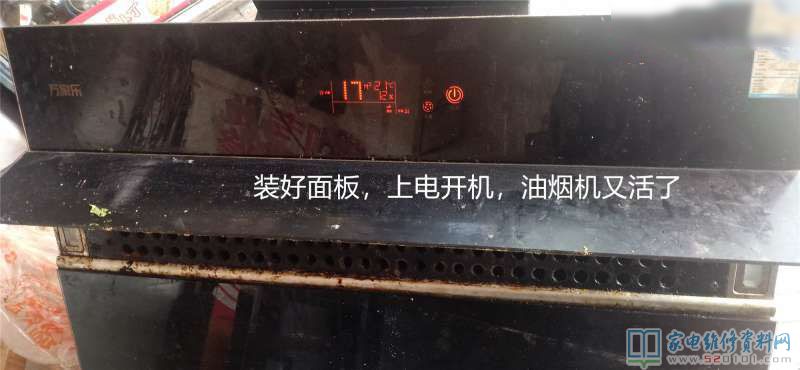

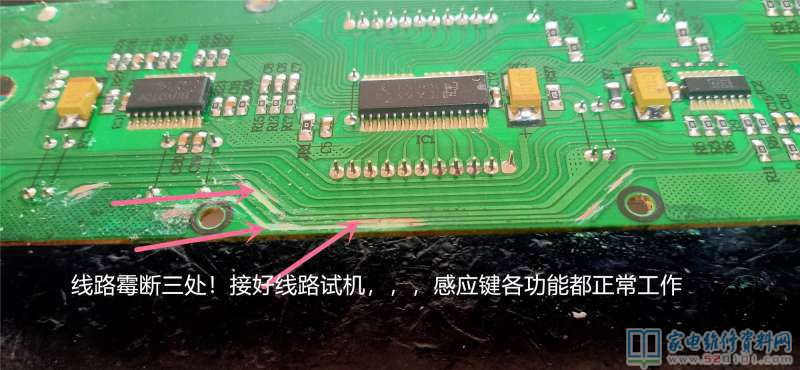

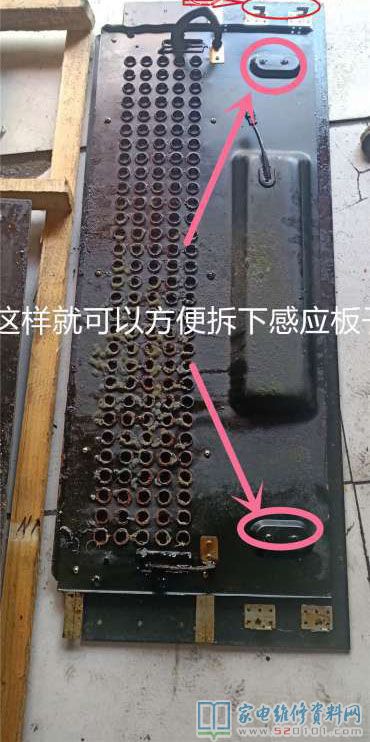

接著就是拆下來鍵控板開展檢修了。認真仔細,發覺是由于pcb線路板路線有三處霉斷掉,用輸電線接好,通電調試,磁感應面板一切正常工作中了。
