VIPER12A的意見反饋源自18V一路

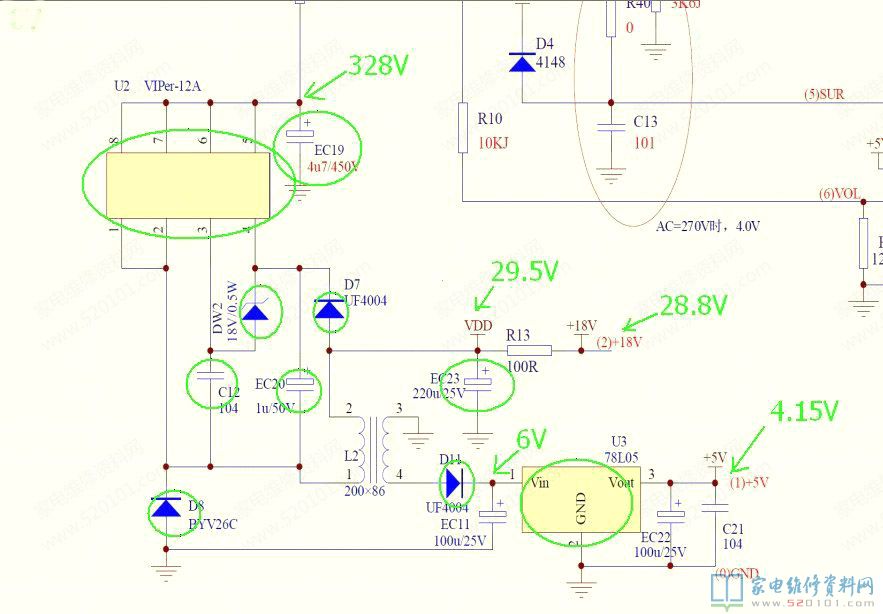

以前我還在在網上見到一篇文章，其電源電路如下圖所示，那一篇文章的創作者在內容結尾問為何18V會升至29V？這一問題很有可能有些人覺得是因為5V一路負載或短路故障，由變電器意見反饋到初中級，造成VIPER12A調整而導致18V一路電壓上升。我覺得他這一思想觀點是不正確的。

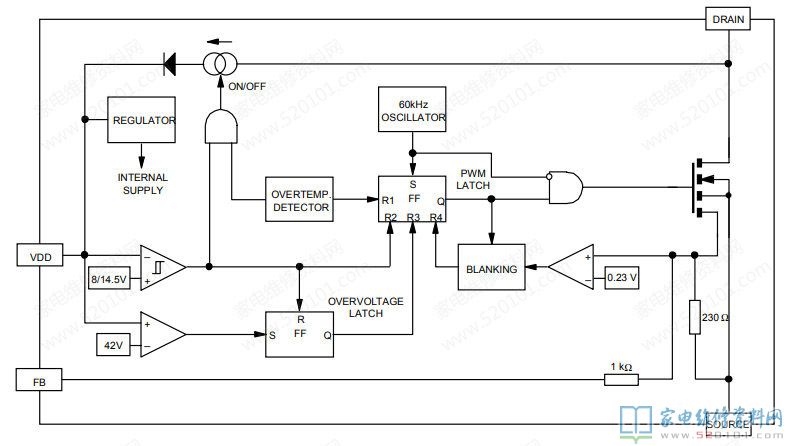

VIPER12A的意見反饋源自18V一路，由圖中中可看得出18V電壓經D7加到芯片4腳做為芯片一切正常配電，與此同時經18V穩壓二極管DW2加到3腳做為意見反饋（當高于18V時）。大家看下面的VIPER12A內部電源電路：

當該路電壓高于18V時，電流量經D7整流器通過18V穩壓極管DW2進到芯片3腳，進入芯片后在1K和230R電阻器上造成損耗。大家見到放大電路正相反端標著0.23V，也就是當放大電路正相端鍵入電壓高于0.23V運數放導出翻轉。那樣可以了解，當3腳電壓貼近1.23V時，意見反饋起功效，這時18V導出端大概為19.8V。超出一瞬間電壓高于19.8V時芯片內部便會根據后邊一系列放大電路和邏輯門調配PWM去操縱減少場管導通時間，進而使電源電路獲得平穩的導出電壓（大概19.8V）。

我本人可能常見故障產生的全過程大約如下所示：
1、最先芯片3腳所接電容器C12（104）因為產品質量問題或衰老等緣故擊穿；
2、進而造成3腳立即收到1、2腳換句話說變電器初中級的1腳更確立，造成3腳反饋作用無效；
3、那樣3腳電壓小于1.23V，芯片內部持續調配PWM去增加場管導通時間，導致導出端電壓快速上升；（這時電壓遠高于18V，穩壓極管很有可能早已反方向擊穿；）
4、與此同時變電器次級繞組磁感應電壓也隨著快速上升，整流器過濾后擊穿78L05或稍長點時間工作熱量過大擊穿，再而擊穿MCU。
這時，在路精確測量電壓時就如第1個圖，在網上那一篇文章該是電滋爐毀壞狀況下到路精確測量所標電壓。
