燃?xì)鉄崴鲀?nèi)的正離子火焰熄火保護裝置電路

燃?xì)鉄崴鲀?nèi)的正離子火焰熄火保護裝置電路也叫正離子磁感應(焰)式熄火保護裝置電路，其運用天然氣在點燃時火焰含有正離子并具備單方面導電性特點，來做到并操縱真空電磁閥進行其安全性維護作用，因設計方案電路時，把燃?xì)鉄崴魉匾拇蚧鹱饔秒娐泛涂煽烤S護作用電路結合在一起，做為燃?xì)鉄崴鞯淖詣涌刂葡到y(tǒng)，使燃?xì)鉄崴鞯陌踩愿哂写_保。為了更好地詳細描述其電路原理，特制作一份電路，如下圖所示。

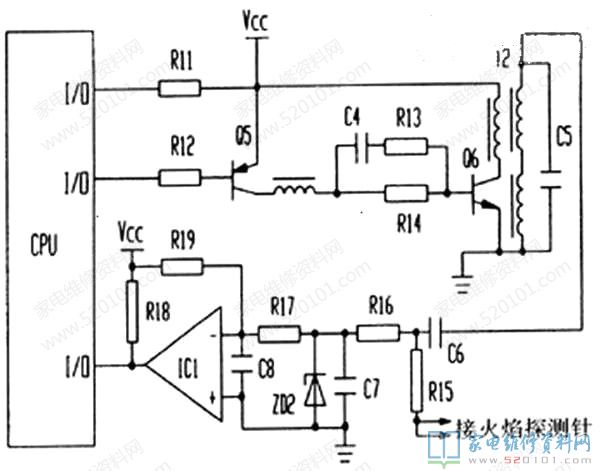

如下圖所示所顯示，燃?xì)鉄崴骰鹧鏅z驗意見反饋電路由單片機設計CPU、Q5、Q6、T2變電器及IC1等電子元件構成。
當一切正常業務時，單片機設計在給打火操縱電路數據信號的與此同時，也把開啟數據信號加到了三極管Q5的基極，使Q5飽和狀態關斷，Q6基極電壓升高由Q6及T2構成的電感器三點式自激振蕩電路得電后起振工作中。此震蕩電路工作中之后，在T2變電器的次級繞組上磁感應出一個約150V以內的溝通交流單脈沖電壓，此電壓的一端根據電力電容器C6和電阻器R15后，由絕緣層阻燃性聯接輸電線聯接到安裝在燃?xì)鉄崴鞯幕鹋派线吂潭ú粍拥幕鹧婊鹧鏅z測針上。當火排導出的天然氣被高壓脈沖放火花放電引燃點燃時，因其火焰自身所具備的單邊導電性特點，使根據C6及R15加進火焰檢測針上的溝通交流單脈沖電壓被火焰整流器，這時火焰等同于一個整流二極管。整流器后形成的正離子電流量給電力電容器C7電池充電，在電力電容器C7上產生一個下正上負的電池充電電壓，電力電容器C7上端負電壓根據R17加進IC1比較器的負端上，使IC1比較器的負端電位差小于正端電位差，這時，IC1比較器翻轉，由原先導出的低電頻翻轉為高電平，再將此高電平數據信號送至單片機設計的火焰信號檢測鍵入端。
當燃?xì)鉄崴鞒霈F(xiàn)意外發動機熄火時，根據C6及R15加進火焰檢測針上的150V溝通交流單脈沖電壓展現引路情況，IC1比較器的負端因為R19上拉電阻的功效進而此點電位差高過比較器的正端。這時驅使IC1比較器翻轉，由原先的導出高電平翻轉為導出低電頻，并將導出的低電頻數據信號送至單片機設計的火焰信號檢測鍵入端。
當火焰檢測針產生比較嚴重走電或火焰檢測針與人體短路故障時，T2變電器次級繞組上的150V溝通交流單脈沖電壓根據R15及C7組成控制回路，因電容的作用（隔點對點傳輸交）對交流電流短路故障，IC1比較器的負端因為上拉電阻R19的功效此點電位差高過IC1比較器正端電位差，使比較器翻轉導出低電頻，并將此低電平數據信號鍵入到單片機設計的火焰信號檢測端。
單片機根據火焰信號檢測鍵入端脈沖信號的多少，來可分辨火焰的有沒有，進而操縱真空電磁閥關斷與吸合來進行氣動閥門管道的導通，最后做到熄火保護裝置的目地。
