小米米家控溫電水壺,手柄上也有藍牙標識

接修一臺小米米家電水壺，剛開始覺得是一般的腳踏式電水壺，直接答應，第二天開啟一看是小米米家控溫電水壺，手柄上也有藍牙標識，電水壺用藍牙操縱，我還是第一次見到。立刻插通電按燒開、隔熱保溫兩按鈕無反映，手機上藍牙也尋找不上機器設備。

開啟電水壺底端，查驗電腦主板上開關電源AC 220V一切正常、整流器后DC 310V一切正常，非防護降血壓控制模塊導出DC 9V一切正常、供手柄上藍牙控制模塊工作電壓3.3V也一切正常，查驗加溫繼電器原理圖電磁線圈、觸點一切正常，卸下來檢測姿勢/回到工作電壓也一切正常，但汽車繼電器上面有4.87V工作電壓，深層次查驗推動汽車繼電器的三極管基極工作電壓是以藍牙模塊來，基極上面有0.64V工作電壓，查驗此操縱回路電阻元器件一切正常。

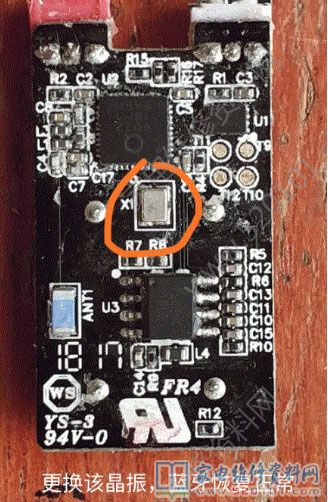

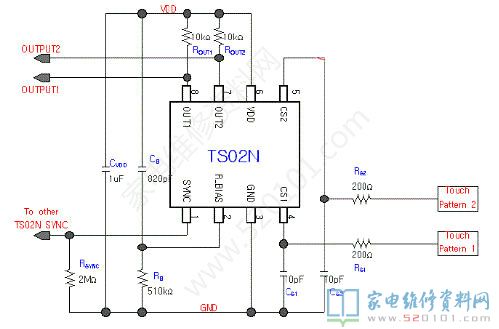

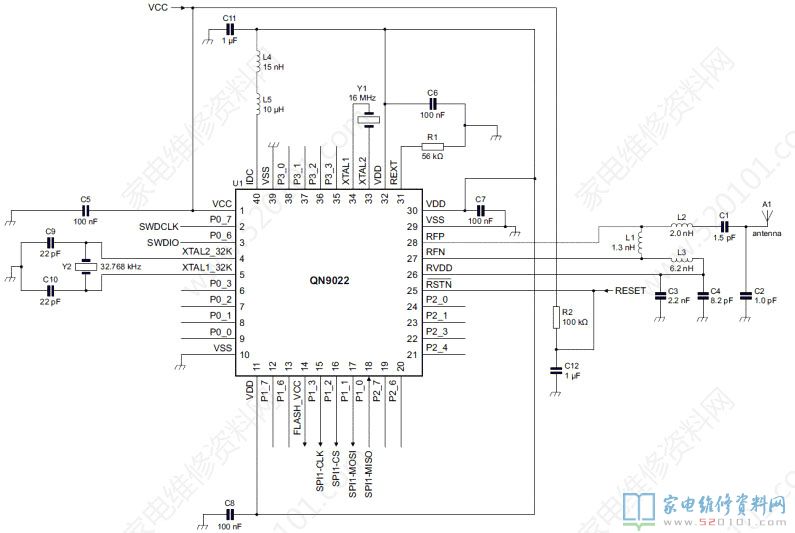

檢修了一天沒有結果，只有猜疑藍牙模塊，從在網上檢索到該藍牙模塊上的集成ic的有關原理圖。查驗觸碰按鈕集成icTS02N，各自拿手觸碰燒開、隔熱保溫兩按鈕，相匹配的out1、out2電位差由3.3V變0V，放手后又返回3.3V，表明按鈕控制電路一切正常，該二點電位差送至藍牙控制模塊后藍牙模塊無反映，猜疑藍牙集成ic的外回阻容元器件，查驗外回電阻器一切正常，電容器也一切正常；決策猜疑16M晶振電路，拆換X1晶振電路，一上電按鈕燈一瞬間一亮，奇跡。

在線下載米家APP到手機上，挑選電水壺，藍牙連接取得成功，燒開水手機表明溫度一度一度升高，直到燒開汽車繼電器姿勢斷掉加溫，隔熱保溫作用挑選80度檢測， 當溫度跌去75度時全自動加溫至80度后斷掉加溫，一切都恢復過來，常見故障修補。
