裝機 II 電機的修理有哪些技術和技巧

Ⅰ 維修電機需要掌握哪些知識和技能？

   理論,電場,磁場,磁通量,交流電,直流電,控制電路,數字PWM電路.2極.4極
實際,電機回答結構,電機拆裝過程,電機軸承的故障及更換方法,及其工具。電機繞組重繞前計數,以及下線技巧,以及下線的順序,包括計算線圈長度,最后是線圈整形,捆綁,接線,繞組檢測,裝機

Ⅱ 電機維修有哪些技術和技巧？

   電機溫升過高或冒煙
這種故障是電機過熱的表現。原因有很多:電機外部因素(如供電質量差、負荷過大、環境溫度高、通風不良等。)；也有電機本身的原因。
電機本身的常見原因及對策：
1.繞組連接方法錯誤，誤地將星形連接成三角形或相反。
2.定子繞組匝間或相間短路或接地，增加電流，增加銅損傷。如果故障不嚴重，只需重新包裝絕緣，嚴重時更換繞組。
3.定子一相繞組斷路，或并聯繞組中的一條斷路，導致三相電流不平衡和繞組過熱。
4.轉子斷條。焊接或更換銅條轉子，更換鑄鋁轉子。
5.固定轉子相擦。檢查軸承是否松動，固定轉子是否裝配不良。
6.環境溫度高，電機表面污垢多，或通風管堵塞；
7.電機風扇故障，通風不良；
軸承過熱
當電機滾動軸承溫度超過95時℃滑動軸承溫度超過80℃軸承過熱。其原因及對策如下：
1.軸承損壞應更新。
2.滾動軸承潤滑脂過少、過多或鐵屑等雜質。潤滑脂的容量不得超過軸承和軸承蓋的70%,有雜質時應更新。
3.軸承與端蓋配合過緊或過松。過緊時加工軸承室，過松時在端蓋內鑲嵌鋼套。
4.電機兩端蓋或軸承蓋組裝不良。將端蓋或軸承蓋止口裝平，擰緊螺釘。
5.傳動帶過緊或聯軸器組裝不良。調整傳動帶張力，校正聯軸器。
6.滑動軸承潤滑油太少，雜質或油環卡住。加油，更換新油，修理或更換油環。
7.軸承間隙過大或過小；
8.彎曲電機軸。

噪聲異常
1.當固定和轉子相互摩擦?xí)r，會產生刺耳的咔嗒摩擦聲。檢查軸承，更新?lián)p壞的軸承。如果軸承沒有損壞，軸承可以通過內圈或外圈嵌套或更換軸承和端蓋。
2.電機缺相運行，吼聲特別大?？梢詳嚯娫俸祥l，看能不能再正常啟動。如果不能啟動，可能會有相位斷路。如果開關和接觸器的觸點沒有連接，也會缺相。
3.軸承嚴重缺油時，從軸承室可以聽到嘶嘶的聲音。清洗軸承，加新油。
4.風葉碰殼或有雜物，會發出撞擊聲。應校正風葉，清除風葉周圍的雜物。
5.轉子導管斷裂，發生時高時低的嗡嗡聲，轉速變慢，電流增大。
6.定子繞組首末端接線錯誤，吼聲低，轉速下降。
7.定子、轉子鐵心松動；

Ⅲ 繞組在電機維修中是如何繞組的？

   朋友，是根據每臺電機的技術參數和各種數據。然后使用電機繞組模芯，將成品漆包線繞組到模芯上，根據電機繞組數據尺寸繞組完成后脫下模芯。

Ⅳ 電機由哪些部件組成？

電機由定子、轉子和其他附件組成。不同類型的電機的具體組成部分將略有不同。永磁直流電動機由定子磁極、轉子、電刷、外殼等組成。定子磁極由永磁體(永磁鋼)、鐵氧體、鋁鎳鈷、釹鐵硼等材料制成。無刷直流電機由永磁體轉子、多極繞組定子和位置傳感器組成。單相異步電機由定子、轉子、軸承、外殼和端蓋組成。

(4)電機繞組維修工具有哪些擴展閱讀:

單相串勵電機的定子由凸極鐵芯和勵磁繞組組成，轉子由隱極鐵芯、電樞繞組、換向器和轉軸組成。電磁直流電機由定子磁極、轉子(電樞)、換向器(俗稱整流子)、電刷、外殼、軸承等組成。一般無刷直流電機本質上是由同步電機和驅動器組成的伺服電機。變壓調速的無刷直流電機是由定子和轉子組成的真正無刷直流電機。

Ⅳ 電機維修技術手冊中有各種電機繞組數據嗎？

   電機繞組維修實用技術數據手冊中應有電機鐵芯的長寬,相應的槽數,相應的匝數,相應的線徑..

Ⅵ 如何修復電機繞組燒壞

電機繞組燒壞時，需要更換所有線圈，全部更換為新電圈，更換新電圈時絕緣。

電機繞組損壞一般由以下情況造成：

1.絕緣損傷，電機運行時溫度過高，燒壞絕緣體，導致繞組燒壞。

2.電機繞組的使用壽命達到極限，絕緣體老化，導致繞組燒壞。

3.電機長時間高負荷運行，導致絕緣體加速老化，損壞電機繞組。

4.電機連接線出現問題，導致繞組燒壞。

5.電機遭受雷擊等自然災害，導致繞組短路燒壞。

(6)電機繞組維修工具有哪些擴展閱讀:

拆卸電機的注意事項：

1.拆卸前，用壓縮空氣吹凈電機表面的灰塵，擦拭表面的污垢。

選擇電機解體的工作場所，清理現場環境。

熟悉電機結構特點及維修技術要求。

準備好解體所需的工具(包括專用工具)和設備。

5.為了進一步了解電機運行中的缺陷，在條件允許的情況下，可以在拆卸前進行檢查和測試。為此，將電機帶上負載試轉，詳細檢查電機各部件的溫度、聲音、振動，測試電壓、電流、轉速等。，然后斷開負載，單獨進行空載檢查和測試，測量空載電流和損耗，并做好記錄。

切斷電源，拆除電機外接線，做好記錄。

7.選擇電壓合適的兆歐表測試電機絕緣電阻。為了與上次維護中測量的絕緣電阻值進行比較，判斷電機的絕緣變化趨勢和絕緣狀態，應將不同溫度下測量的絕緣電阻值轉換為同一溫度，一般轉換為75℃。

8.測試吸收比K。當吸收比大于1時.33時，說明電機絕緣不受潮或受潮程度不嚴重。為了與以前的數據進行比較，任何溫度下測得的吸收比也應轉換為同一溫度。

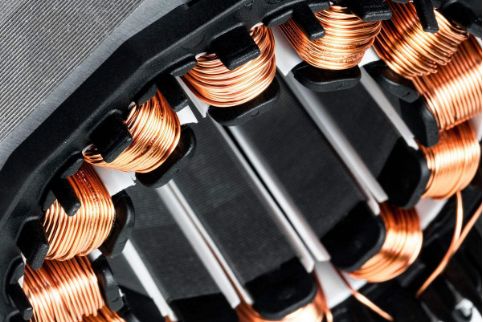

Ⅶ 電機繞組類型

   電機繞組分為定子繞組和轉子繞組。
定子繞組：
根據線圈繞組的形狀和嵌入式布線的方式，可分為集中式和分布式。
1．集中式繞組
集中繞組用于凸極定子，通常繞成矩形線圈，用紗帶包扎成型，然后用油漆浸泡干燥，嵌入凸極磁極的鐵芯上。一般來說，換向器電機（包括DC電機和通用電機）的激磁線圈和單相蓋極端凸極電機的主極繞組采用集中繞組。
集中繞組通常每極有一個線圈，但也有普通極（隱極）的形式。例如，框架蓋極電機是一種用線圈形成兩極的電機。
2．分布式繞組
分布式繞組的電機定子沒有凸極手掌。每個磁極由一個或多個線圈按一定規律嵌入式布線組成，通電后形成不同極性的磁極，也稱為隱極。根據嵌入式布線的不同形式，分布式繞組可分為同心式和疊加式。
(1)同心繞組 同心繞組是一幾個形狀相似但尺寸不同的線圈組成的線圈組。同心繞組可根據不同的布線方式形成雙平面或三平面繞組。一般來說，單相電機和一些小功率或大跨度線圈的三相異步電機的定子繞組采用這種類型。
（2）重疊繞組的重疊繞組一般由形狀和尺寸相同的線圈組成，每個槽嵌入一個或兩個線圈邊緣，并在槽的外端逐個重疊均勻分布。重疊繞組分為單層和雙層。每個槽只嵌入一個線圈邊緣，或單層繞組；每個槽嵌入兩個屬于不同線圈組的線圈邊緣，分為槽中上下兩層，為雙層繞組，或雙層繞組。根據嵌入式布線方式的不同變化，重疊繞組可以衍生出交叉、同心交叉和單層和雙層混合。目前，一般功率較大的三相異步電機定子繞組多采用雙層重疊；小型電機主要采用單層繞組中的衍生類型，但很少采用單層繞組。
轉子繞組：
交流異步電機的轉子繞組分為鼠籠型和繞線型。鼠籠型結構相對簡單，一般由合金鋁澆注人轉子鐵心槽內，兩端端環短連；銅條也用于嵌入和焊接銅端環。為了提高起動性能，鼠籠型可以制成深槽型和雙鼠籠型等特殊類型。繞線型轉子繞組與定子繞組相同。除上述繞組外，還可以使用波形繞組。波形繞組是一個單匝或幾匝的桿形單元線圈。嵌入后，兩個元件在端部焊接成一個線圈，形成整個繞組。其布線原理與上述繞組不同，但形狀與雙層繞組相似。波形繞組常用于大型交流電機轉子繞組和DC電機電樞繞組。
定子繞組的不同接線形式可以形成不同的極性，電機根據其極性關系可以分為顯極式和普通極式。
1．顯極式繞組
一個帶有四個凸極的電機定子，每個線圈形成一個磁極；相鄰兩個線圈形成的極性不同；在四個凸極上形成四個磁極。因此，在顯極繞組中，每組線圈形成一個磁極，即繞組的線圈組數等于磁極數。此外，為了使相鄰磁極呈N，s如果極性成對存在，則相鄰兩組線圈中的電流方向必須相反。因此，相鄰兩個線圈組的連接方式必須是反向串聯，即電工術語稱為頭接頭和尾接頭。事實上，除了直流電機和單相凸極蓋極電機外，一般定子沒有凸出的極掌。這張圖是為了生動地解釋問題而使用的。
2．隱極式繞組
相鄰兩組線圈的極性相同，都是s極。由于相同極性的排斥原理，線圈形成的磁場通過相鄰?fù)箻O返回形成閉合磁路；因此，在沒有線圈的凸極上產生異極N磁極。因此，在普通極性繞組中，每個線圈組將形成一對磁極，每個繞組的線圈組數為磁極數的一半。

Ⅷ 如何維修電機？

   電動機維修 繞組的 幾種形式
1、單層繞組
=====想學維修電機嗎？洛陽機電學校電回機班，每天繞線練習。畢業后提供技術支持。====
每個槽沿槽深方向只有一個分布式繞組，稱為單層繞組。
單層繞組分為單層鏈繞組、單層交叉繞組和單層同心繞組。
2、鏈?zhǔn)嚼@組
   各線圈形狀和節距相同的分布式繞組稱為鏈?zhǔn)嚼@組。有兩種類型：單層和雙層。
3.交叉繞組
每個線圈的形狀相同，但節距不同，每個極線圈的數量不同。一種分布式繞組按規律交叉排列，稱為交叉繞組。僅用于單層。
同心繞組
每個極相組的每個線圈同心布置，一種節距不同的分布繞組，稱為單層同心繞組。有三種:單層、雙層和單層混合。單層和雙層混合繞組的雙層匝數是單層的一半。
同心交叉繞組
將交叉繞組的兩個相同繞組改為同心繞組，稱為單層交叉同心繞組。用于單層繞組。
6、疊式繞組
分布在一對主極下的所有線匝依次連接，相鄰主極按極對順序連接到下線圈的繞組稱為疊繞組。有兩種類型:單層和雙層。
7、雙層繞組
沿槽深方向每槽有兩個線圈邊緣的分布繞組，稱為雙層繞組。

Ⅸ 如何知道每個繞組的匝數繞組的匝數？

   這是特殊技術!您可以查閱交流異步電機的設計書籍! 多大的電機!多少極!多高的電壓!什么線!什么鐵芯!每相幾組!每組幾匝!有特殊資料!2170

Ⅹ 電機繞組的結構形式有哪些？

   單鏈?zhǔn)?/p>三相異步電機最常見的四種繞組是交叉式、同心式和雙疊式繞組
