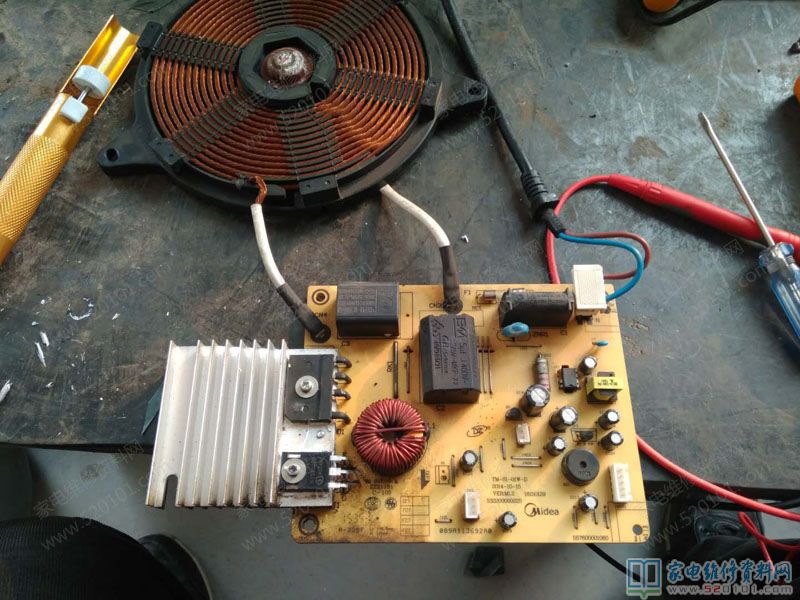

顧客送過來一美的電滋爐,如下圖所示,顧客說成正應用時突然聽見“砰”的一響聲,電滋爐就沒一切體現了。想著一定也是IGBT穿透了,隨后引發了商業保險爆裂了,或許整流管也壞掉,因此先讓顧客放檢修部中等幾日來取。

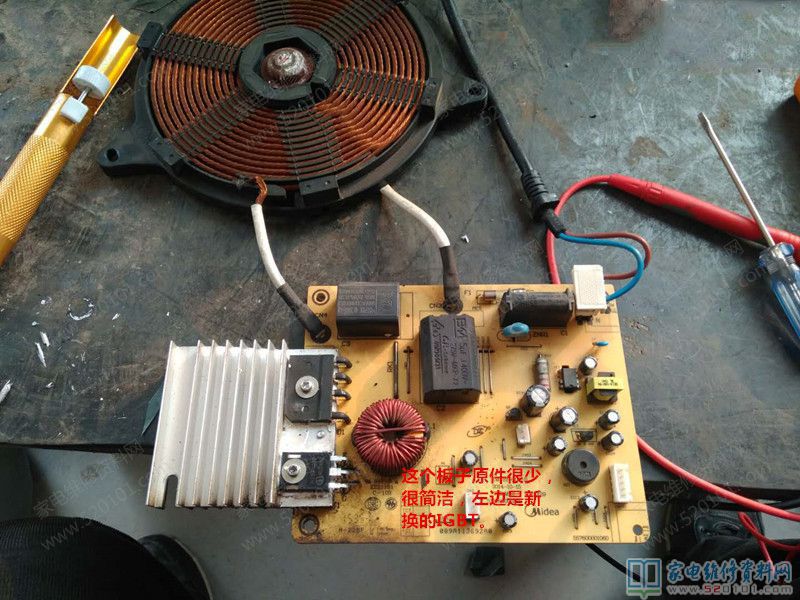

今日開啟電滋爐,最先見到保險絲管是灰黑色(爆裂)了,立即在板測量IGBT的C極和E極是直達的,堅決卸下來量,果真2個腳是通的!測量全橋四個腳中間的電阻值都是在標準值以內,因此只換了IGBT和保險絲管,立即通電,聽到了“嘀”聲,心里有數了,修復各種各樣電源插頭安裝結束,插電調試,“嘀”的一聲聽著很舒服!然后放鍋啟動,這下竟然聽到了中斷的“嘀、嘀、嘀、嘀”,壞掉,來看檢修都還沒完畢。

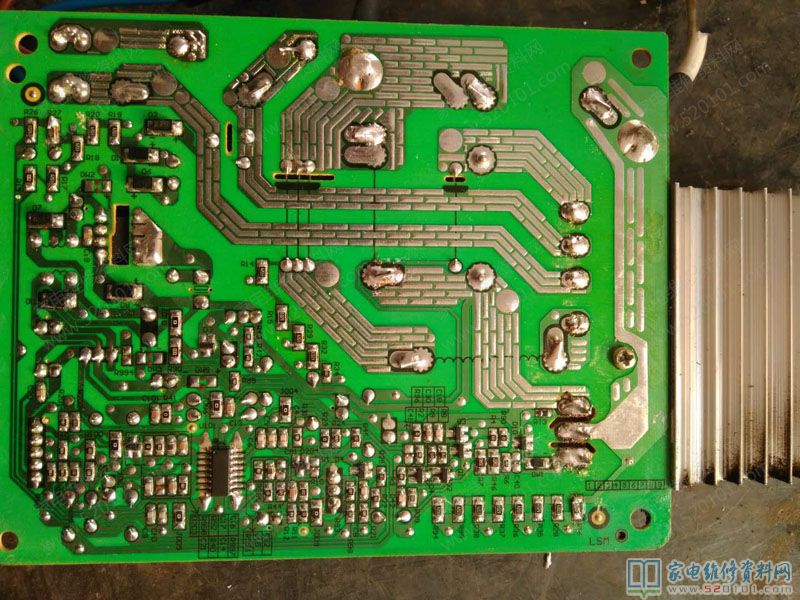

再次拆卸,這一設備木板上正本非常少,原先都是在木板反面啊,許多的小量和貼片式零件,密麻麻的。
不加溫最先猜疑溫度傳感器,通過測量,溫度傳感器一切正常。
是否會是抽樣電源電路,例如工作電壓取樣電阻,同歩電源電路電阻器,IGBT C極工作電壓取樣電阻中的某一個變值或是引路了呢?這些1203的電阻器所有測了一遍,均一切正常!
這下檢修僵持不下了,正確了,之前便是由于沒測量三工作電壓,此次不能吃之前的虧掉,立即測量三工作電壓均一切正常。把0.3UF、5UF電容器拆下來測量,均一切正常,又再次換了一個IGBT裝上調試,常見故障依然!

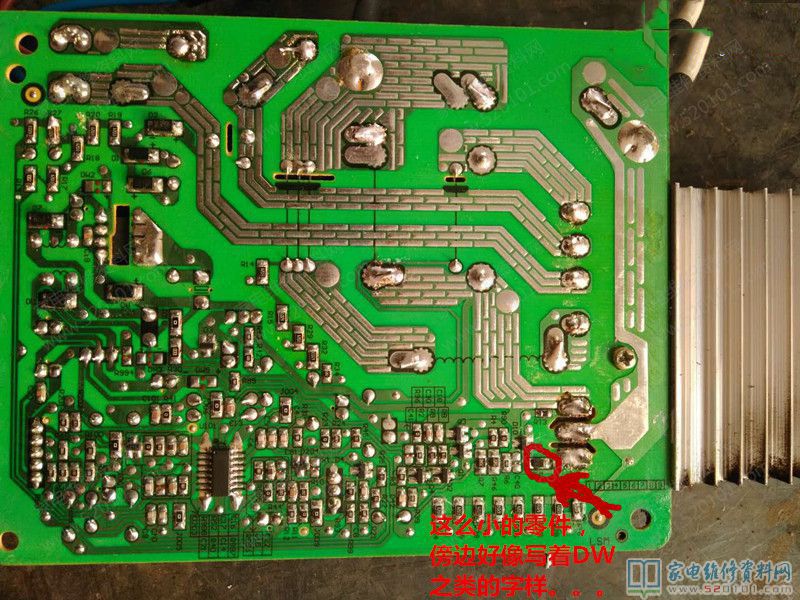

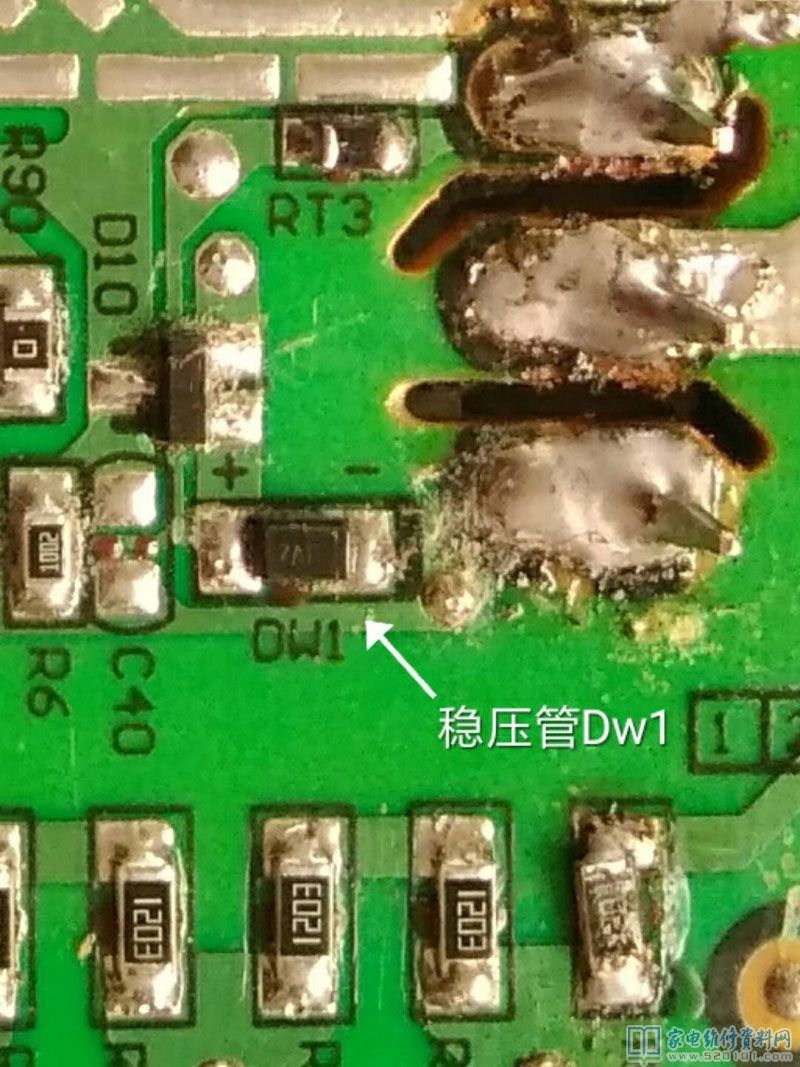

這么多的貼片式零件,真心實意不太好找問題,突然見到IGBT的G極通著一個用眼湊合能看到的零件上寫著:DW這類的字眼

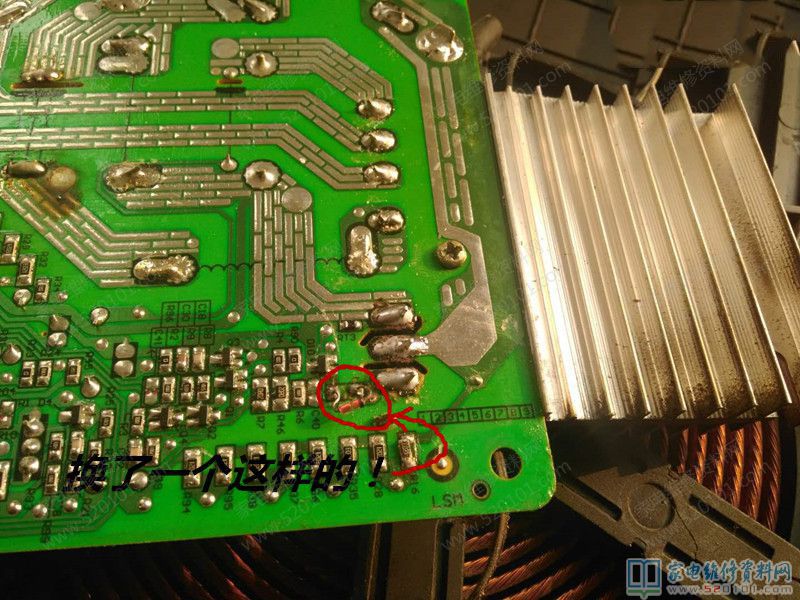

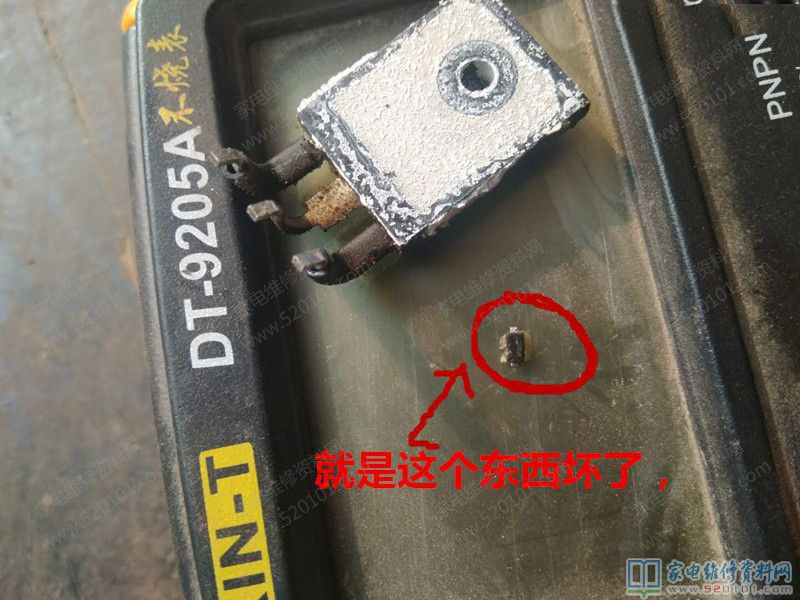

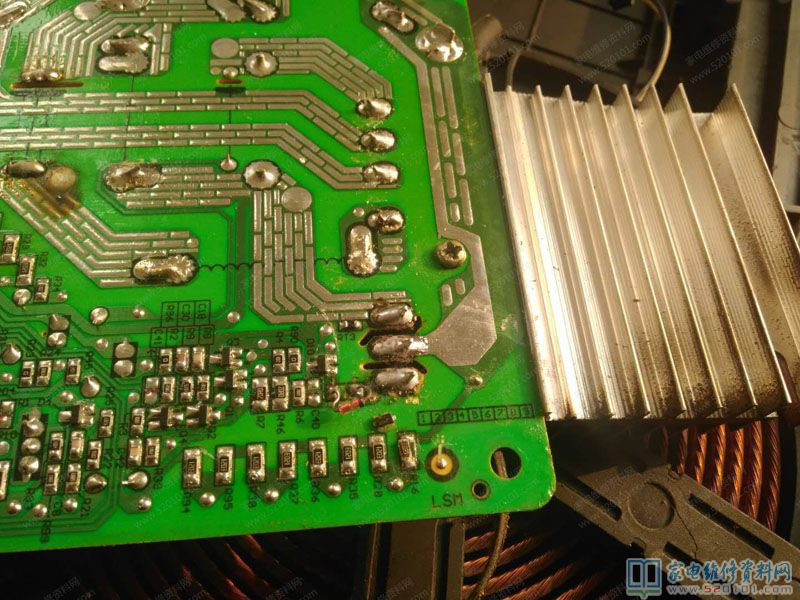

是否會是這一穩壓極管的緣故?立即在板上測量它的正反兩面向電阻器是一樣的,心里欣喜。卸下來測量正反面向電阻器或是一樣的0.77歐!那樣的零件我并沒有,去舊板上拆了一個那類淡黃色全透明的安上來,想著不容易真的是這一零件造成不加溫吧。
修復路線調試,插電或是能聽見“嘀”聲,拿手按開機鍵,突然聽見"叮,叮”檢鍋聲!然后電滋爐逐漸歡快的工作中了。
