自己從業檢修領域很多年,實際上小家電維修大部分人全是憑工作經驗,應用所教過的電子基礎知識去研究去實戰演練的,長此以往就匯總出了維修方式,大部分也沒有看了技術專業的小家電維修書本,今日我便舉一例電滋爐不加熱不檢鍋的,從一開始按住電滋爐開機鍵,電磁爐一直滴滴打車響都不警報,沒有檢鍋加熱的征兆。

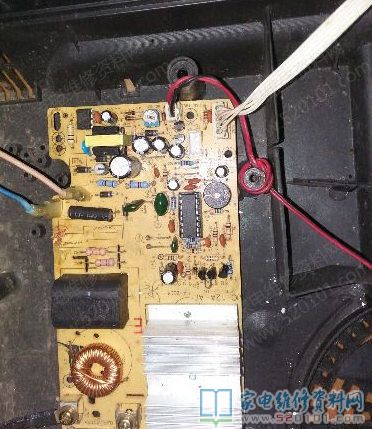

我終自身的工作經驗分析一下這類故障的維修步驟:第一步先估測一下電磁爐電路板上包含功能鍵板上能否有電容器發生爆炸、液漏或是別的電子器件斷腿的狀況,如果有則先拆換受損的構件,隨后可以調試看故障是不是清除。第二步,精確測量一下5伏和18伏是不是一切正常,第三步,在電磁爐電路板上把全部一百k以上的電阻器管腳一端全挑破,逐一精確測量看一下是不是有某一電阻器電阻值增加或引路,若有便換之并調試。第四步,假如以上查驗沒有發現問題,第四部就應當查驗OCL促進電源電路,是不是上管或下管引路、短路故障、無效,這個地方便是非常容易造成IGBT炸管的地區,假如僅僅無效而沒有炸管那就是悲劇中的萬幸,這個地方特別注意的是,這些喜愛夸數字萬用表功能強大的數據黨們就需要把數字表學會放下,換為機械設備數字萬用表,對每一個三極管的pn結開展粗略地檢驗,用x1檔精確測量,對三極管的pn結而言,指針會產生滿標尺一半左右的力度偏移,看不見這一狀況就證實三極管是壞的,在數字表你是精確測量不上這一功效的,為何?自身好好地揣摩。
在對OCL電源電路開展檢查時不必忘記了檢驗OCL前邊的那2個npn三極管構成的直流電藕合放大儀,自己親自修好過這個地方三極管發射結引路造成的不加熱不檢鍋故障。最終一招便是假如以上的辦法都用完后,你能拆換IGBT試一下,因為它是絕緣層?xùn)判蛨鲂Ч埽珿S原本便是堵塞的,倘若它無效你是沒有辦法根據精確測量獲得優劣分辨的,因此可以試著代用看一下故障是不是消退。倘若或是不好,在電源電路有339的情形下可以代用339試一下,339是一個用于造成推動波型的電源電路,外圍電路和339自身問題都很有可能會造成不加熱的故障。
最終一招用完后大部分可以判斷不加熱不檢鍋是全智能集成ic自身的故障了,自然假如你心不甘,可以查驗其外圍電路或是立即換電滋爐萬用代用線路板,開展迅速檢修,也是非常好的對策。
