美的C21

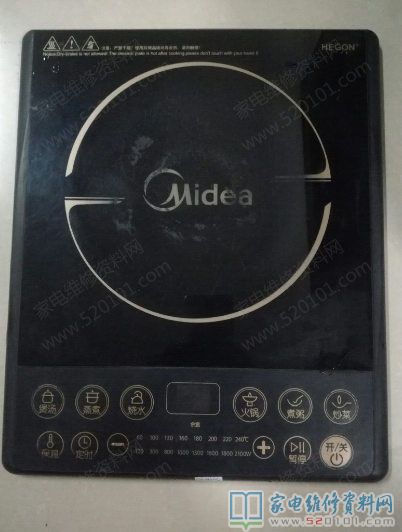

接修一臺美的C21-RK2101電滋爐要我修，插上開關電源不插電，拆卸電滋爐，見到12.5A保險管 早已變黑。用數字萬用表測量氧化鋅壓敏電阻一切正常，保險管早已短路，測量整流管沒事兒，測量IGBT管早已短路，測量促進級的好多個三極管沒有短路和短路，把igbt功率管限幅18V穩壓極管 拆卸一端用Rx10K檔測量反方向電阻器無窮，用Rx1K檔測量正方向電阻器13千歐。把5uF電容器拆下測量一切正常，把0.3uF電容器拆下測量一切正常，拆下2uF電容器測量一切正常。同歩電源電路的好多個大電阻器拆下一端測量電阻值一切正常，焊上元器件。

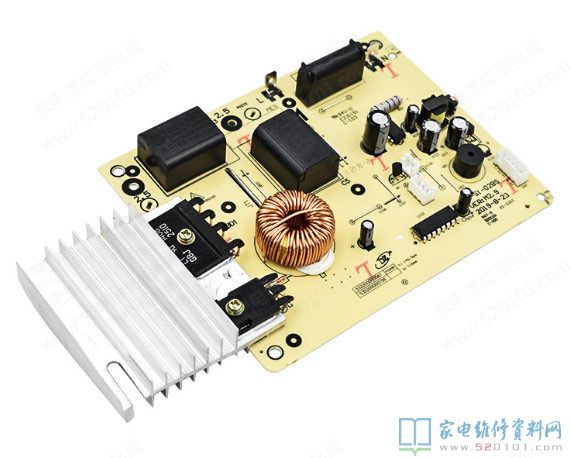

測量輸出功率調整電阻器一切正常。測量爐盤溫度傳感器220千歐，異常，換溫度傳感器。遠程服務器沒有電壓互感器，焊補康銅絲，拆下功率管，換掉新管。從百度下了個原理圖，我還在商業保險處串了個100w電燈泡插電，測量305 伏18 伏5伏工作電壓都一切正常，測量igbt功率管G級0伏，測量同歩電源電路工作電壓一切正常。此機沒有LM339，見到電燈泡不閃光，電源電路沒有顯著短路，焊發布盤，裝好pcb線路板，合上后蓋板插電開機有檢鍋聲，放入鍋電燈泡一亮一暗閃動，設備沒有短路。拆下電燈泡換掉保險管，裝好電滋爐，放入鍋，開機，見到水一會兒氣泡了。
