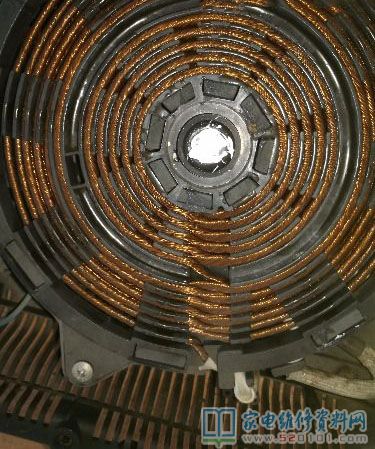

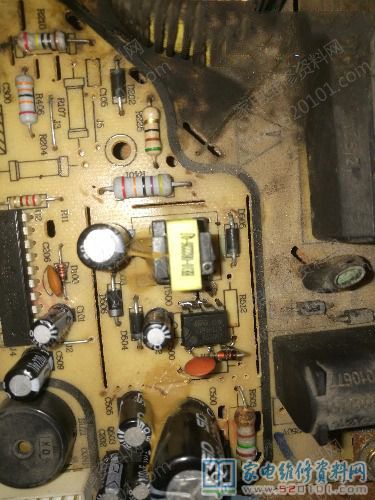

接修一臺客戶用來的九陽電磁爐,常見故障主要表現為不插電,拆卸一看是OB2226AP和保險電阻燒了,在網絡上找了個用12A改的實例更新改造取得成功,裝的情況下還給爐腔溫度傳感器加了點導熱硅膠,立即上。。

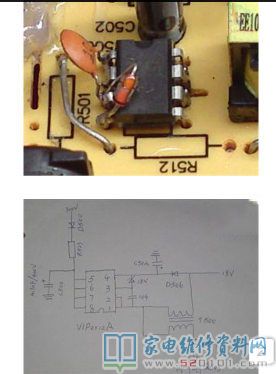

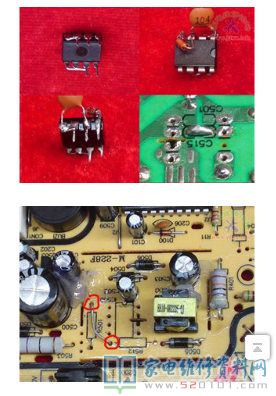

所需元器件為:VPer12A、104高壓瓷片電容,、18V穩壓極管各一只。(1)、將VPer12A的8、7腳向6腳折起來與 6、5腳連接成一體。1腳折起來與2腳相接與3腳并接一個104片電容器。3、4腳中間井聯一只18V穩壓極管,其正級接3腳,負級接4腳(如下圖1)。(2)、將毀壞的OB2226AP集成ic及其貼片電容C515、R501、R512所有拆走,將改造好的VPer12A稱片依然安裝在原先集成ic安裝位上;將C515元器件位上的兩點焊用錫立即相接(如下圖1)。在R501、R512元器件位上,按圖補上一 根漏線,使VPer12A的4即與D506負級相接 (如下圖2)。 此開關電源電路經技術改造后,電源電路基本上與九陽 JYCP-21S55C電腦主板開關電源電路同樣,特性平穩。此類技術改造方式對最新款選用0B2226AP開關電源的九陽電磁爐均可用,與此同時對別的其他知名品牌的電滋爐也可用。
