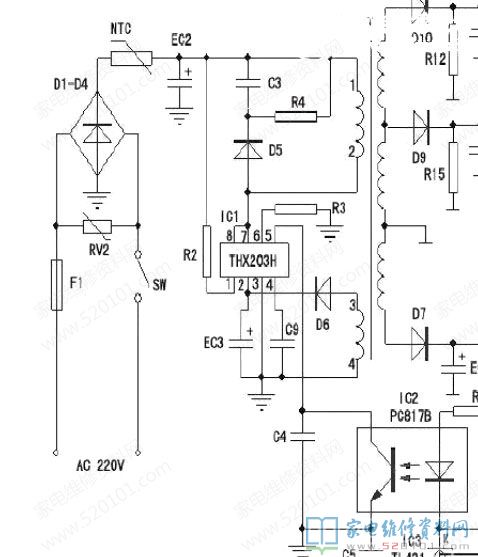

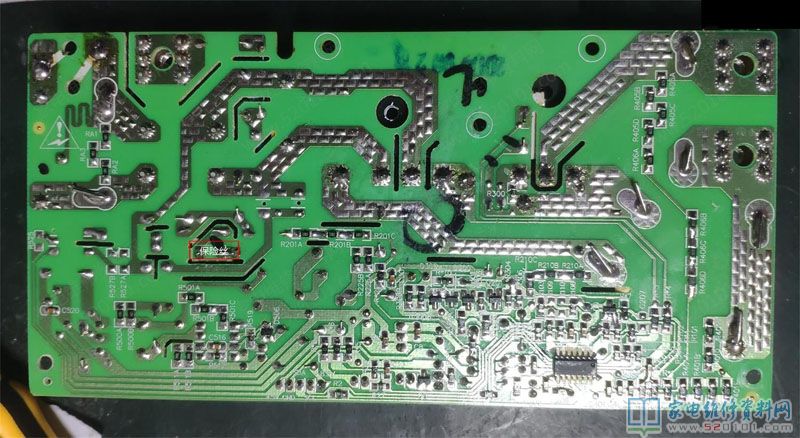

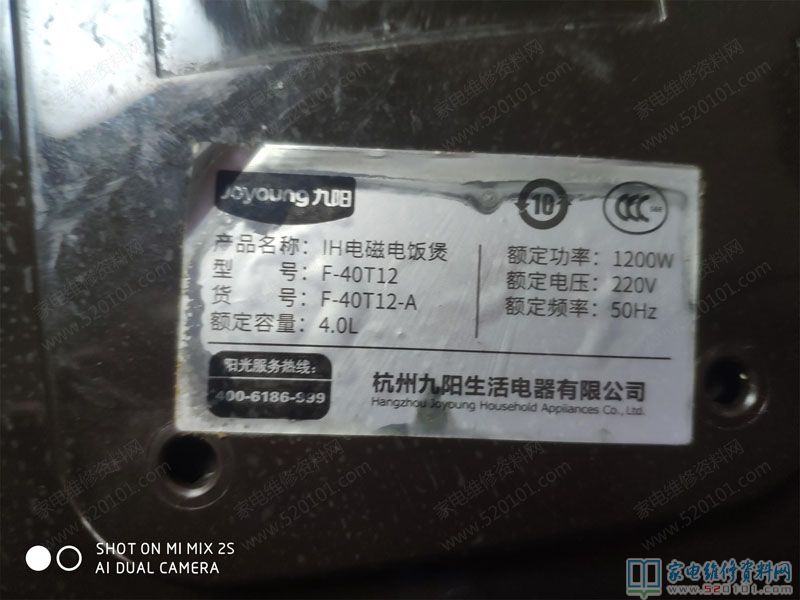

接修一臺九陽IH電飯鍋,型號規格是F-4012,常見故障主要表現為不插電,無表明,精確測量三相五線220V一切正常,精確測量整流管一切正常, -段電壓為300v。前面應該是好的,問題應該是出在后面電源電路了,查詢此電源板用的是TXH203H電源管理芯片,精確測量各管腳電壓 ,均異常。查詢此集成ic原理圖 7角和8角應當有300v電壓,精確測量是0v。跑路線往上面查發覺是熔斷絲短路了,造成無300v電壓。盡管是一個熔斷絲,也要我饒了許多彎道。
