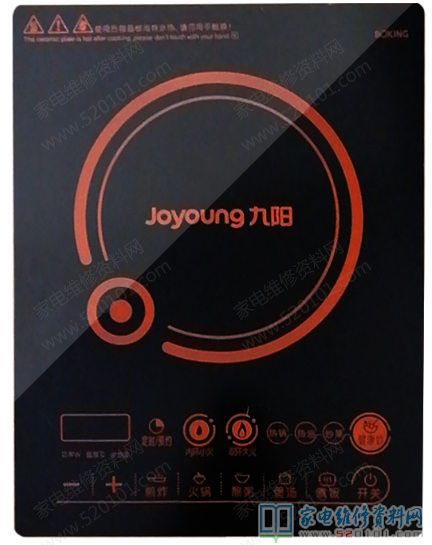

接修一臺九陽JYC-21GS06雙孔火電滋爐,常見故障主要表現為通電無反映,拆卸查詢,熔斷絲損壞,依據工作經驗,整流管IGBT、整流橋毫無疑問掛掉,一精確測量果真是的。順帶查了促進電路的對管,8050、8550也掛掉。更換常見故障件后,再測好多個大電容器,沒發現什么問題。立即通電,提醒E0:內部網絡故障,這下苦惱了了,查驗發覺,挨近igbt的電路意見反饋大電阻器330K早已霉變擴大。
更換后再插電檢測,沒有E0提醒,但不間鍋不加溫,再精確測量18v穩壓管,早已軟無效,更換后恢復過來。還行整個過程沒有炸管。
此次更換的原材料有:商業保險 整流橋、IGBT、8550、8050、330k、18V穩壓管。此外這一電滋爐的開關電源配電電路的107(一般整流二極管)非常容易發生毀壞。
