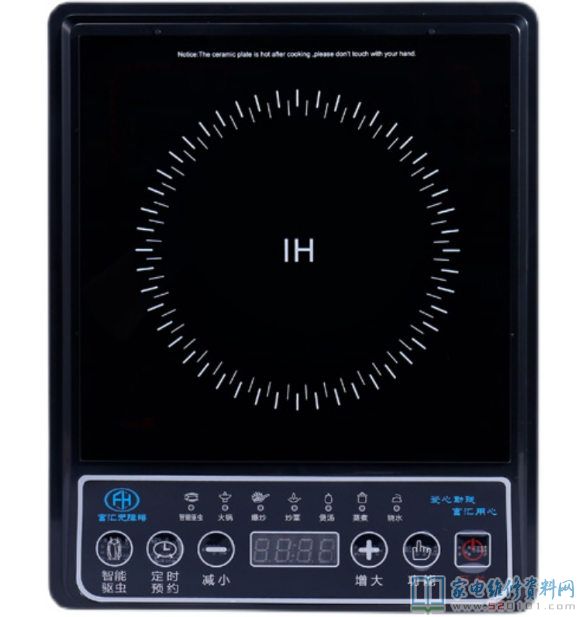

接修一臺視頻語音皇牌觸摸顯示屏電滋爐,故障主要表現為開機后報E1故障,加溫幾秒后保護。插電后,設備啟動加溫幾秒后就保護,表明E1,觸摸開關有語音提示,系統軟件有故障,按功能按鍵有反映,有語音提示,可是不加溫,處在保護情況,再次通電開、待機,故障依然。
拆卸發覺監管板油漬比較嚴重,顯示芯片上邊鋪蓋一層浮油,爐腔感應器的散熱膏早已滅掉,風機旋轉有異常響聲,轉速比十分的慢。先將觸碰控制面板開展洗板和烘干后,更換風機,再次加導熱硅膠后,開展調試,故障依然E1,因此將同歩振蕩一部分的大電阻獨立拆卸精確測量,未出現異常,此機沒有339,只有一個20腳的MCU單片機設計開展操縱,一切保護由電阻降血壓后,經MCU單片機設計操縱,包含同歩震蕩電路一部分。
拆卸發覺監管板油漬比較嚴重,顯示芯片上邊鋪蓋一層浮油,爐腔感應器的散熱膏早已滅掉,風機旋轉有異常響聲,轉速比十分的慢。先將觸碰控制面板開展洗板和烘干后,更換風機,再次加導熱硅膠后,開展調試,故障依然E1,因此將同歩振蕩一部分的大電阻獨立拆卸精確測量,未出現異常,此機沒有339,只有一個20腳的MCU單片機設計開展操縱,一切保護由電阻降血壓后,經MCU單片機設計操縱,包含同歩震蕩電路一部分。
依據過去工作經驗,假如同歩振蕩一部分沒有問題,電流量檢驗一部分沒有問題,極有可能是浪涌保護器保護或者市電 電壓檢驗一部分發現異常,導致電腦檢測不上市電電壓的主要參數,使設備保護。
認真仔細與市電 電壓相關的二極管和電阻后,發覺市電 電壓檢驗一部分有兩個820K、1W的大電阻,在其中一個與MCU1腳相接,另一個與10腳相連,全是取樣的 市電 電壓檢驗二極管的定位點電壓,在其中一個電阻值有出現異常,卸下來用2M歐母汽車檔位精確測量,早已短路,精確測量此外一個同樣型號的電阻,電阻值在819K/1W,基本上一切正常,故障早已找到,換掉好的820K、1W電阻后,修復設備,開展調試,E1故障消退,設備恢復過來,故障清除。
