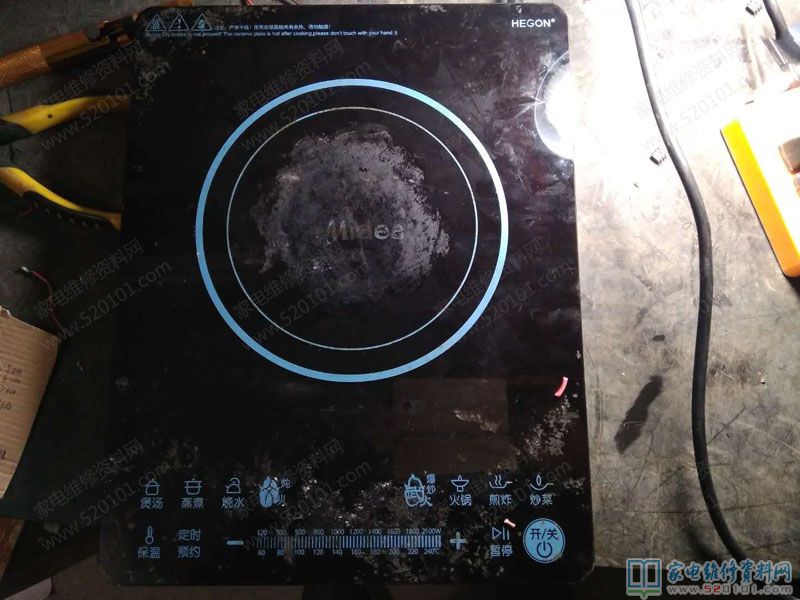

近期接修一臺美的纖薄電滋爐,常見故障主要表現為插電沒體現,開啟機器最先查驗電源商業保險,發覺優良。立即猜疑是副電源出了問題,當顧客的面精確測量副電源相關的各種各樣電阻器,二極管等,均一切正常。因此讓顧客回家,說問題較為復雜,等電話通知。

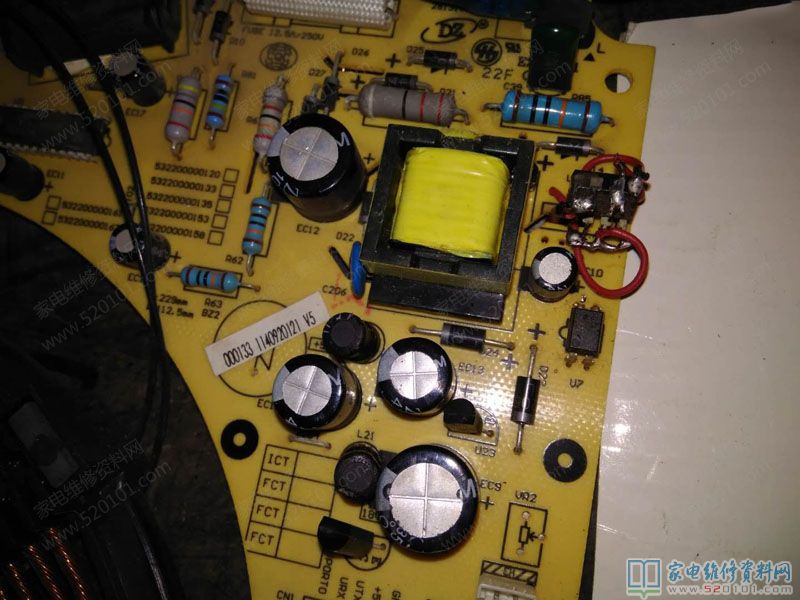

所有都精確測量沒出現異常,最終猜疑這一,如下圖所顯示。
這一型號規格是SM7028B,手里沒有這一控制模塊,Viper 12有好多個,想著代用一下試一下再講。

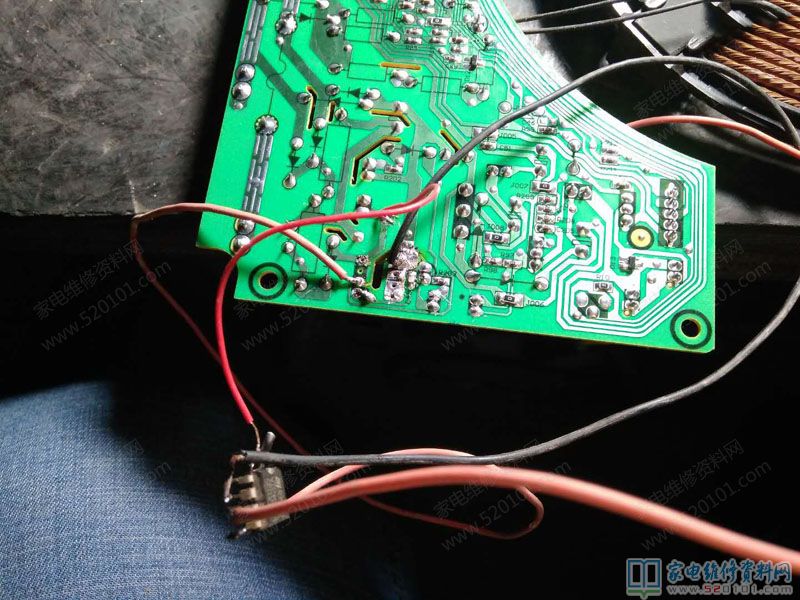

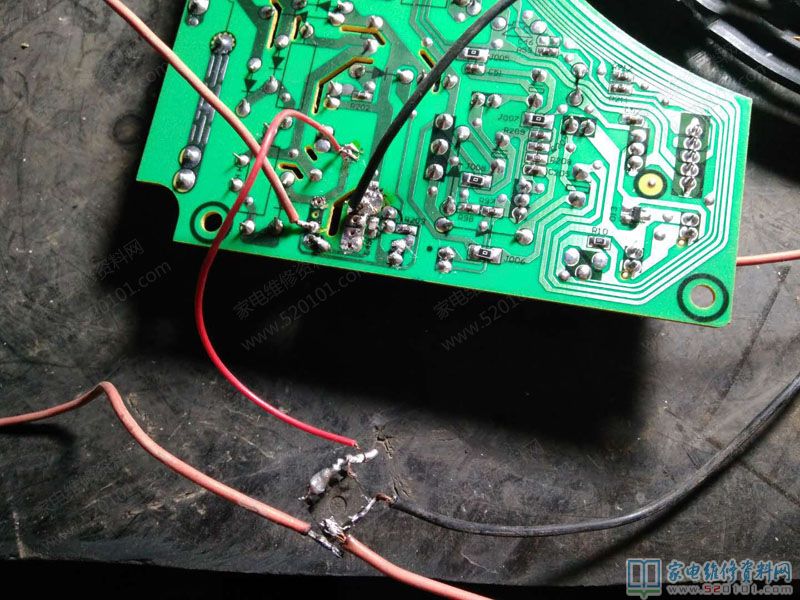

依照實例教程,線纏立即跳接,看一下實際效果,假如有用,再靠譜的安裝到木板上,先臨時性接好插電試一下。

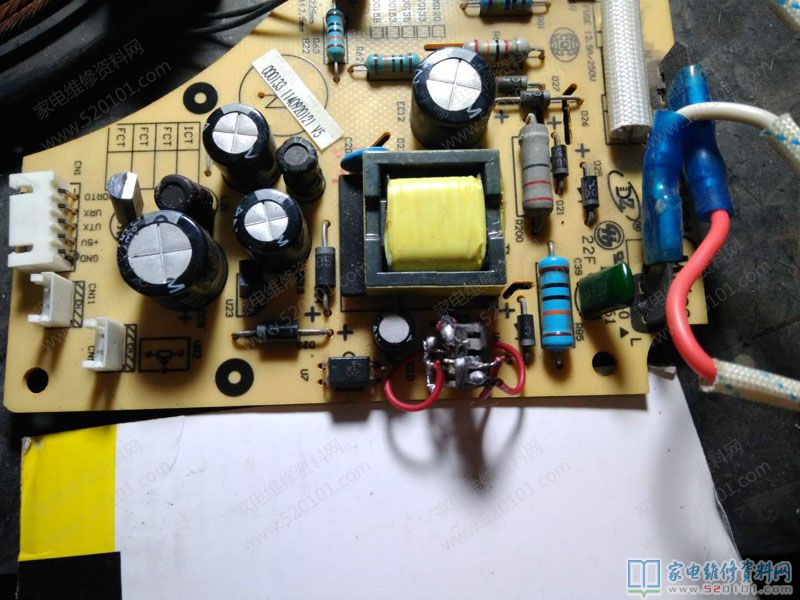

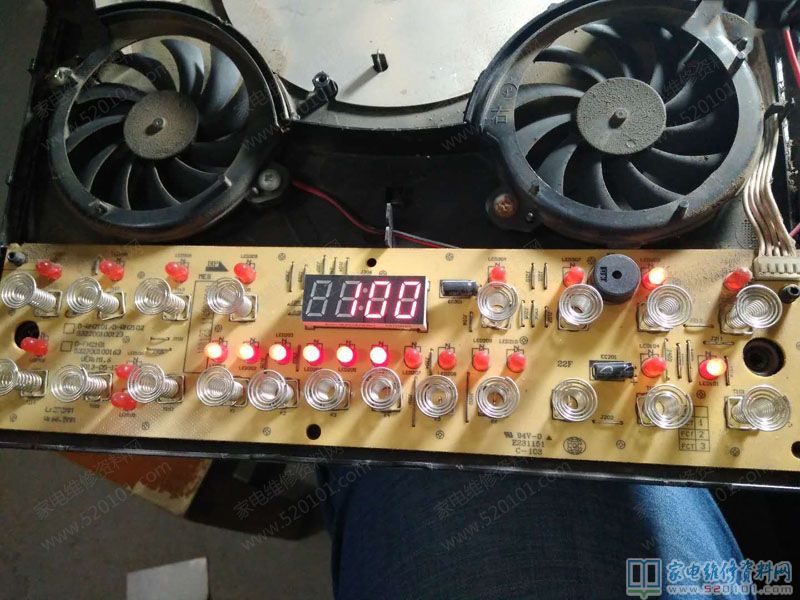

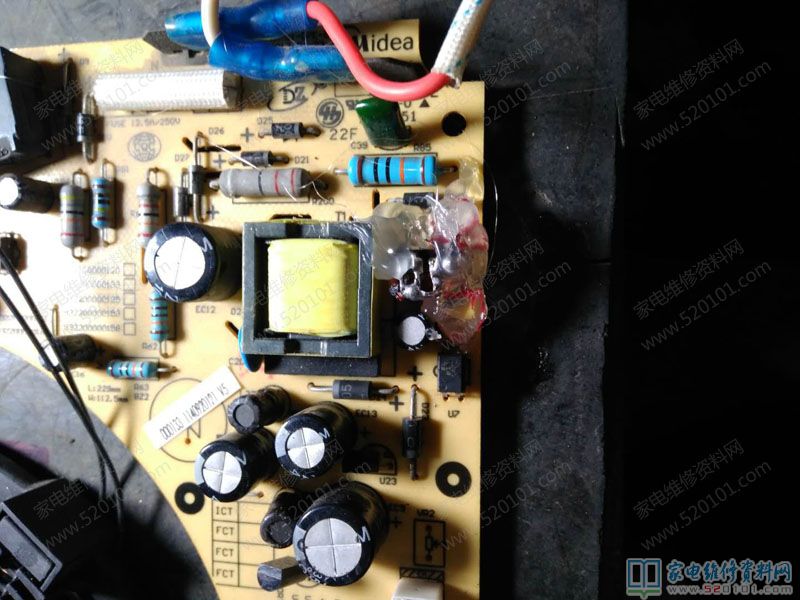

結果,插上電源插頭一瞬間,突然聽見“嘀”的一響聲,發覺顯示器亮起起來!拿手碰觸扭簧,能啟動,心里覺得應當就行了!因此固定不動安裝,由于Viper12a 的引腳和原先的sm7028的引腳部位不一樣,只能安變成下面的圖的模樣。

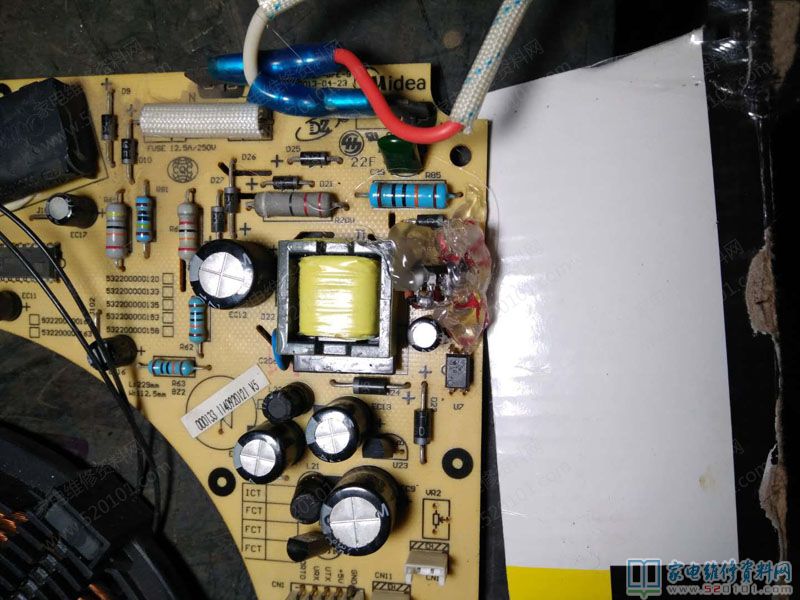

感覺還不靠譜,用膠打封一下。

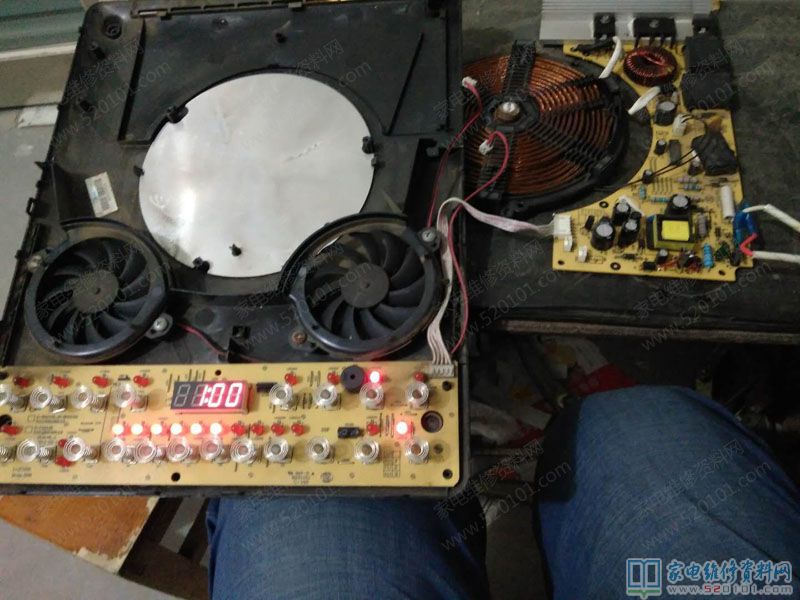

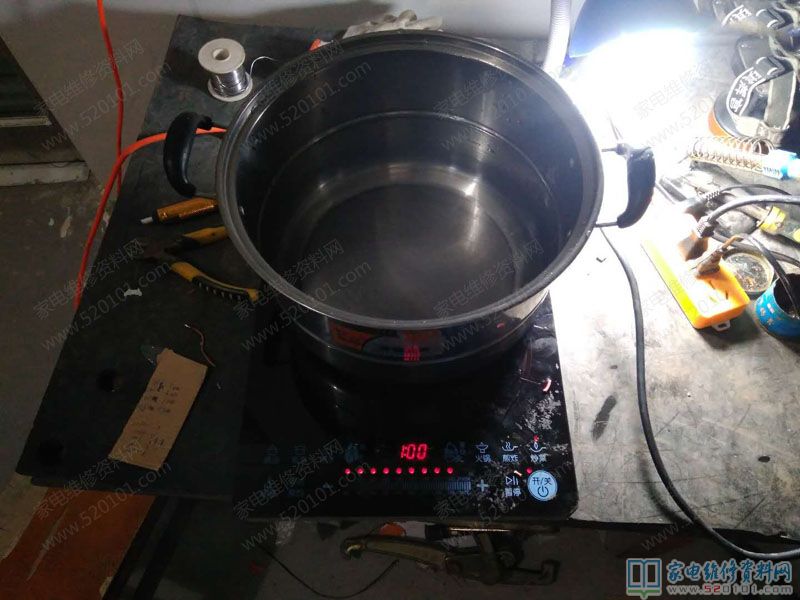

調試,如下圖所顯示。
此次檢修匯總:原機的SM7028電源控制模塊接線方法是:1腳意見反饋,2腳VDD(配電),3腳空,4腳接300伏電源正,5678腳接GND地;代用的Viper12電源控制模塊接線方法是:1腳,2腳接GND地,3腳接意見反饋,4腳接VDD(配電),5678腳接300伏電源正。
