電滋爐中的“三修”與“三不修”

電滋爐中的“三修”與“三不修”，“三修”指的是：買價不低于300 元的電磁爐可修，開機后顯示燈亮的電滋爐可修，雖保險絲管融斷但功率管未穿透者可修?！叭恍蕖敝傅氖牵嘿I價小于150元的電滋爐不修，維護費用小于50 元的不修，油漬十分情況嚴重不修。

一、原理介紹

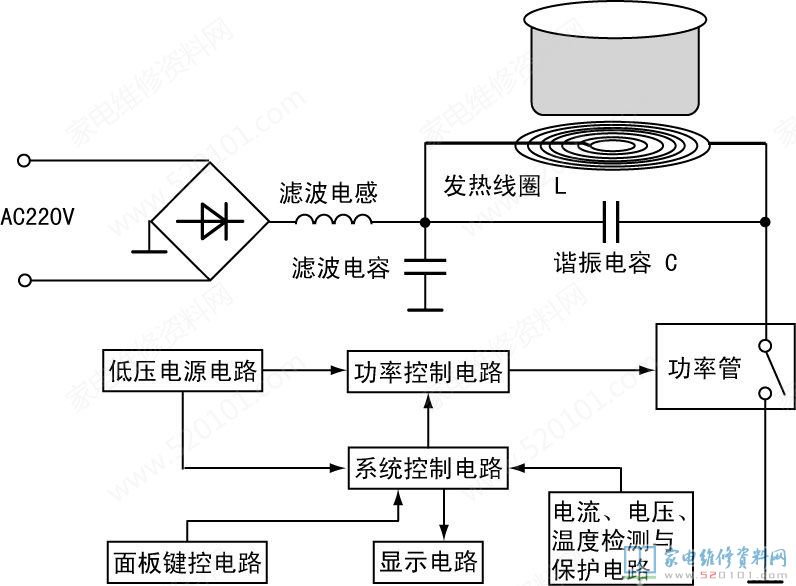

如下圖所示所顯示，通電后，單片機設計（MCU）校準，隨后推動無源蜂鳴器傳出一聲“嘀”音，整體進到休眠 情況；按住開/關機鍵后，單片機設計傳出風機運行命令，風扇運行，與此同時對各維護電路 情況開展檢驗。在各維護電路未進到維護情況，且IGBT 管、爐腔溫度一切正常的條件下， MCU 運行加溫程序流程，MCU 根據檢鍋電路及電流量檢驗電路分辨爐表面是不是放有符合規定 的炒鍋。若有，則MCU 導出相匹配檔位的PWM 單脈沖，整體進到一切正常加溫情況；如果沒有， MCU 仍將再次傳出檢鍋單脈沖，假如數十秒內并未檢驗到炒鍋，MCU 傳出停止命令，且 無源蜂鳴器傳出聲響，或屏上表明相對應的常見故障編碼。待機后，MCU終止導出PWM 單脈沖，但仍將傳出風機運行命令，約1分鐘（不一樣型號各有不同）后才讓風機終止運行。

二、模塊電路鑒別
1． EＭＣ（電磁兼容測試）安全防護電路

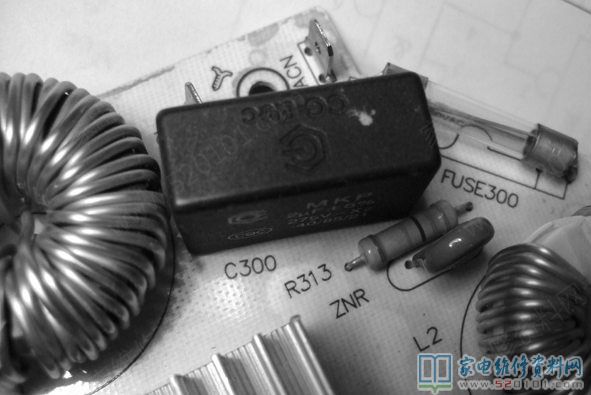

功效：濾掉電壓中的高頻率影響，并避免雷擊或別的弱電毀壞后邊的電路，與此同時抑止電滋爐工作中時對電壓配電網的電磁輻射。
特性：該電路接在電壓AC220V 的鍵入端。

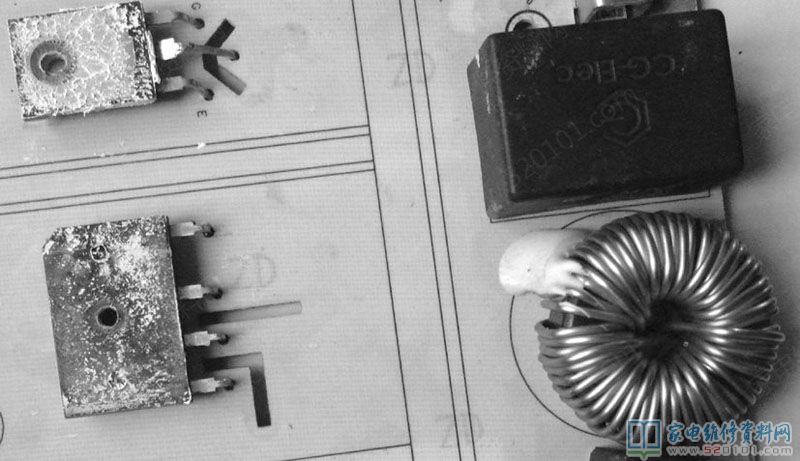

2．整流器過濾電路
功效：將電壓AC220V 轉換成 300V 直流電源。
特性：該電路前接EMC電路，后接LC震蕩電路，特點元器件是整流器全橋和耦合電容。

3．LC震蕩電路（主控制回路）
功效：LC并聯諧振造成20kHz～30kHz的高頻率無線電波。
特性：該電路的特點元器件是線盤、串聯諧振電容器及IGBT管。

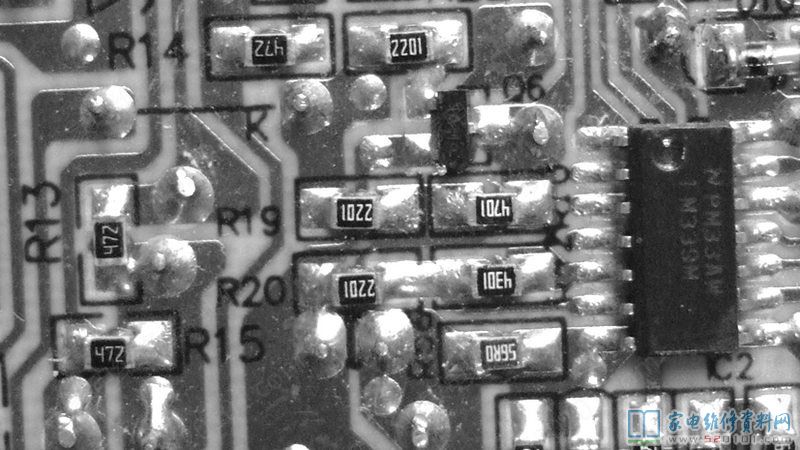

4． 同歩電路
功效：保證IGBT管在其c 極最高值工作電壓最少時導通，進而防止IGBT管過電流毀壞。

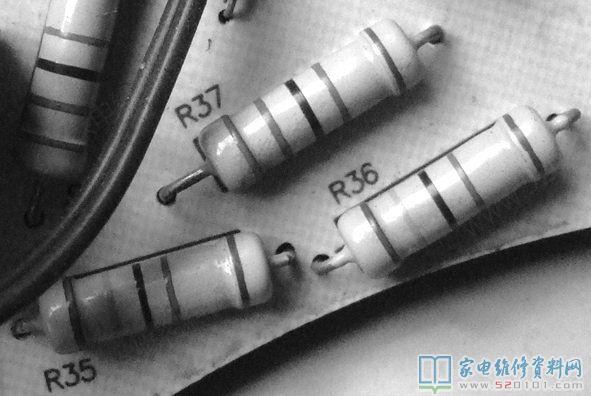

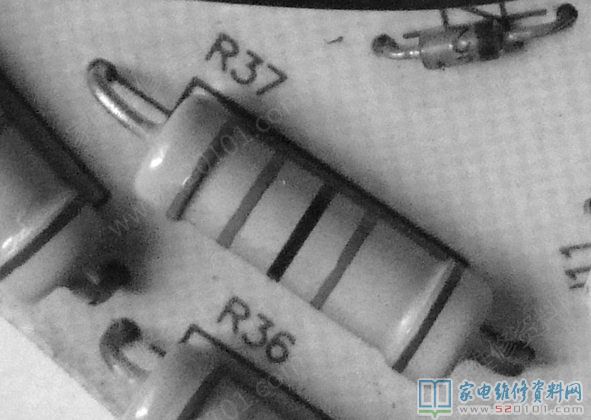

特性：該電路根據五色環高精密大功率（通常為2W）電阻器接在發燙電磁線圈兩邊，對這兩個方面的工作電壓開展即時檢驗、較為，比較結果送到功率操縱電路。

5．波型產生電路
功效：造成規范的鋸齒形波，便于開展功率調整。

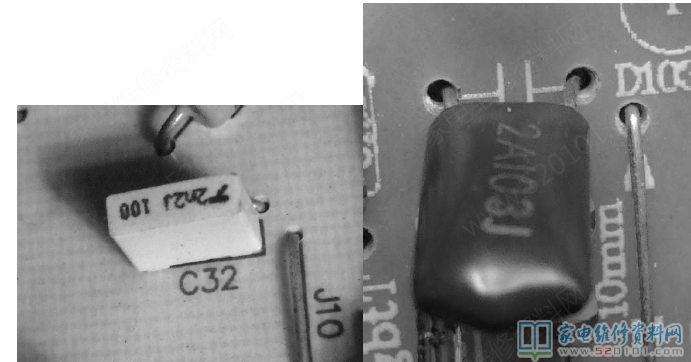

特性：該電路的特點元器件是鋸齒波形成電容器，該電容常采用特性比較好的獨石電容或滌綸電容，不同于電路中的別的電容器。

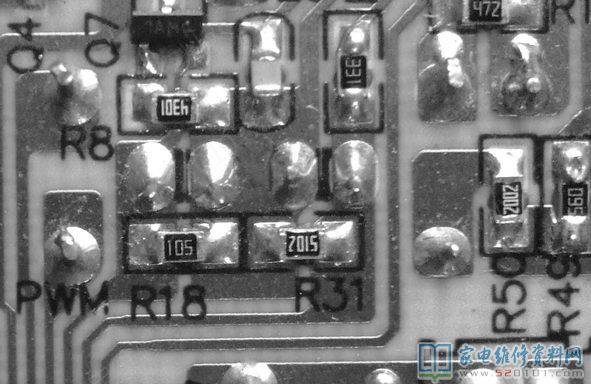

6．功率操縱電路
功效：將功率/意見反饋控制回路中的（直流電）功率脈沖信號和鋸齒狀波產生電路中的鋸齒形波數據信號完成較為，導出相匹配的波形推動數據信號，以實現對電滋爐功率調節的目地。
特性：該電路后接推動電路，并與單片機設計“PWM”端口號相接，在電路板上通常標著“PWM”字眼。

7．功率推動電路
功效：在IGBT管關斷時，給IGBT管G 極再加上十幾伏的工作電壓，使其靠譜關斷；在IGBT管截至時，給IGBT管G極給予充放電控制回路。
特性：該電路的配電工作電壓常以 18V～ 22V，電路方式多見二只相輔相成三極管連接成的推挽輸出方法。若選用場效應管，其型號規格多見TA8316或TA8316S。

8.髙壓維護電路（IGBT管Vce檢驗電路）
功效：避免IGBT管因c 極工作電壓過高而毀壞。若IGBT管Vce 過高，在本電路的效果下，將無推動單脈沖送到功率推動電路，IGBT管停止工作，整體無導出。
特性：在該電路中，電壓跟隨器正相反鍵入端根據五環精密電阻與IGBT 管c 極相接，而正相鍵入線接參照工作電壓，導出端與功率操縱電路導出端相接。

9 .檢鍋電路
功效：分辨爐表面是不是放有符合規定的炒鍋。若有，則MCU導出一切正常的PWM單脈沖，讓整體一切正常工作中。不然，機內發出聲響音或表明問題編碼。

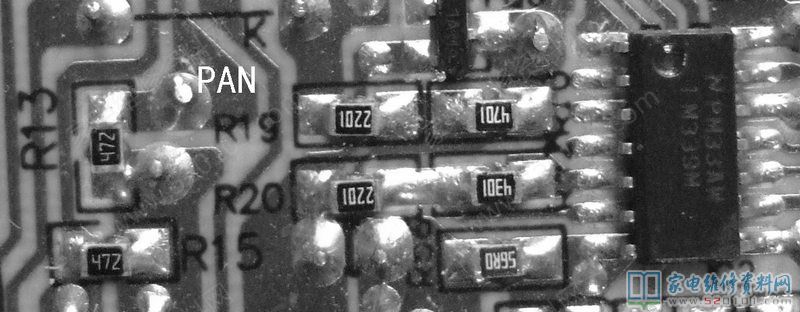

特性：檢鍋方法具體有三種：一是根據漏電檢驗電流量尺寸（有鍋時，電流量比較大）；二是使用單脈沖記數方法（有鍋時，因為電磁線圈中的熱量被鍋消化吸收，故串聯諧振時間短速度快，單脈沖數量少）；三是將前二種方法緊密結合開展分辨。不管哪種方法，其電路導出端均與單片機設計PAN端相接。通常，電路板上或工程圖紙上標明有“PAN”字眼。

10. 電壓檢驗電路
功效：檢驗電壓的多少，避免電路元器件（尤其是IGBT管）過電壓或欠壓保護毀壞。
特性：對電壓開展整流器、降血壓獲得抽樣數據信號，隨后送到單片機設計或電壓跟隨器開展分辨。

11．浪涌保護電路
功效：本電路是對于電力網中的浪涌保護器沖擊性而制定的，主要是為了避免電壓工作電壓陡然上升而毀壞IGBT管。

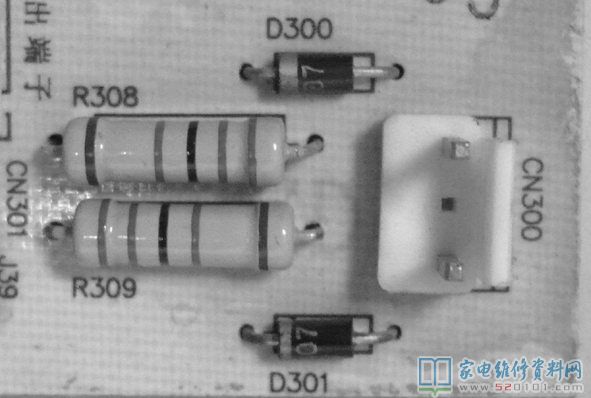

特性：該電路根據五環高精密大電阻值電阻器對電壓整流器導出的直流電壓抽樣。

12．電流量檢驗電路
功效：對電滋爐的工作中電流量開展實時監測，便于開展功率調整，并避免功率過大毀壞電子器件。
特性：本電路的特點元器件是電壓互感器及功率調整電阻器。

14．溫度測量電路
功效：對爐腔及IGBT管溫度開展即時檢驗，防止太熱毀壞。

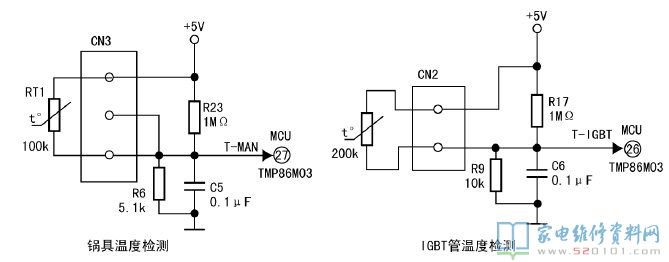

特性：本電路中配有溫度傳感器的對接電源插頭，通常標著“T-MAN”、“T-IGBT”字眼。

15．加溫開/關操縱電路
功效：操縱電滋爐是不是進到加溫情況。
特性：由單片機設計IGBT EN腳傳出操縱數據信號，在操縱電路的效果下，操縱功率推動極鍵入信息的有沒有，進而操縱整體是不是加溫工作中。該操縱數據信號在電路上常標著“IGBT EN”或簡稱“I-EN”字眼。遠程服務器在電路板上標明有“K”字眼。

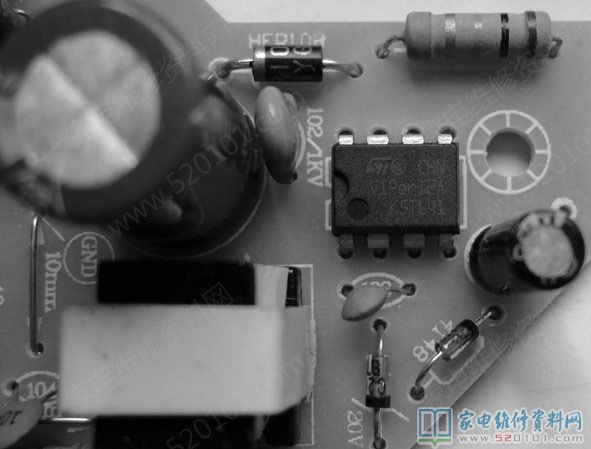

16．協助開關電源電路
功效：為單片機設計、電壓比較器、鍵控等電路給予工作標準電壓。

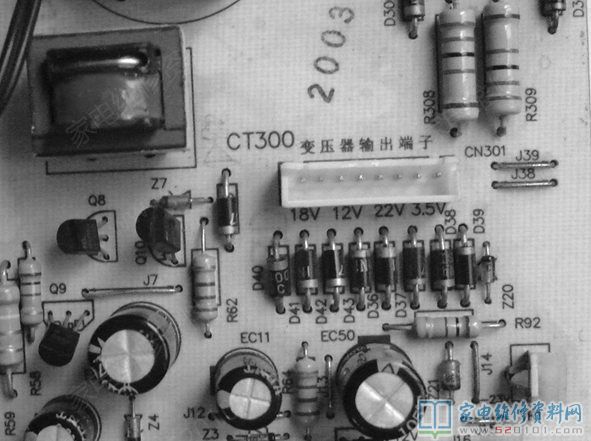

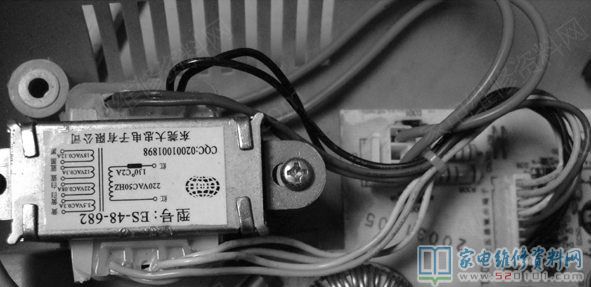

特性：協助開關電源電路有變電器降血壓式及開關電源電路之分，輸出電壓關鍵為 5V 和 18V。在其中， 5V 關鍵為單片機設計、上拉電阻、標準源配電； 18V 關鍵為功率推動電路及風扇配電。該電路的特點元器件是降壓變壓器或開關電源芯片。

三、 電滋爐工作中一切正常是否的判斷
一臺電滋爐工作中能否一切正常，關鍵從下列三領域來判斷：
1.控制面板實際操作一切正常
插電后，輕按控制面板上的開/重要或別的鍵時，應該有蜂鳴聲或屏上面有相對應標示。
2.無鍋時能維護
若爐表面無鍋，插電并按住開/重要，或一切正常加溫中，忽然將炒鍋挪走，數十秒后機里會發出聲響聲，一部分電滋爐并表明相對應的常見故障編碼，再過數十秒后自動開關機。
3.能一切正常加溫
將電滋爐放置不一樣功率擋時，鍋內升溫強烈水平應有一定的轉變。若有標準，可以用鉗形電流表精確測量鍵入電流量尺寸，在不一樣檔位時，電流應轉變，且與標準偏差（I=P/U）貼近。

四、常見問題維修

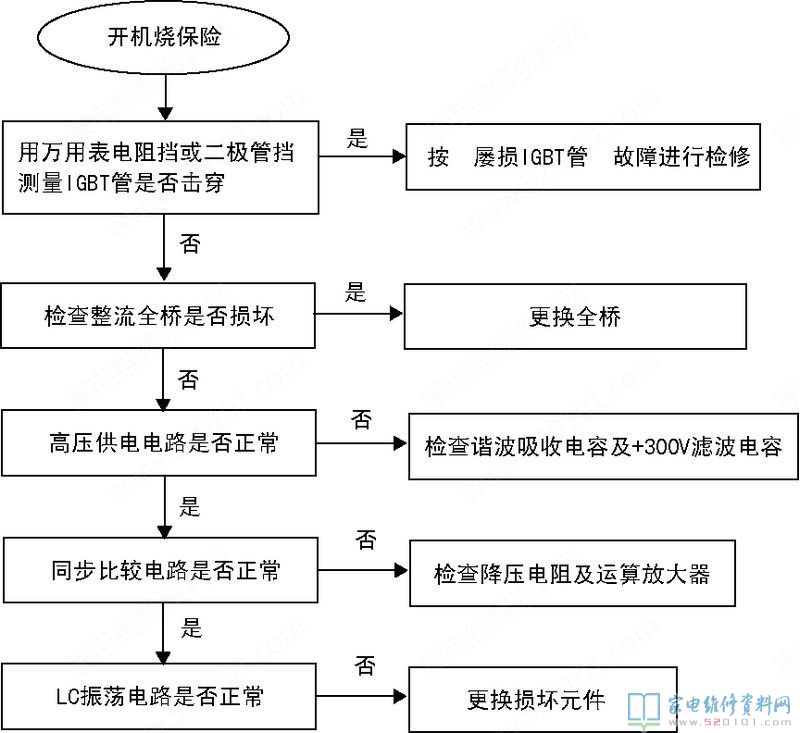

1．熔斷絲融斷，但IGBT管一切正常
遇此狀況，可先查詢保險絲管毀壞狀況，若保險絲管崩裂或熔斷絲變黑性融斷，表明高電配電電路有比較嚴重短路故障問題；若保險絲管中熔斷絲日常性融斷，通常表明電路未找到短路故障性常見故障，僅存有一般過電流常見故障，這時應主要查驗LC震蕩及同歩較為電路。

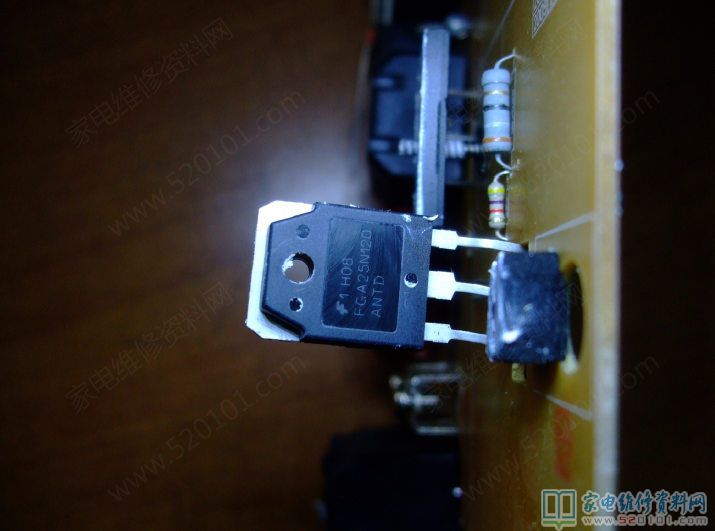

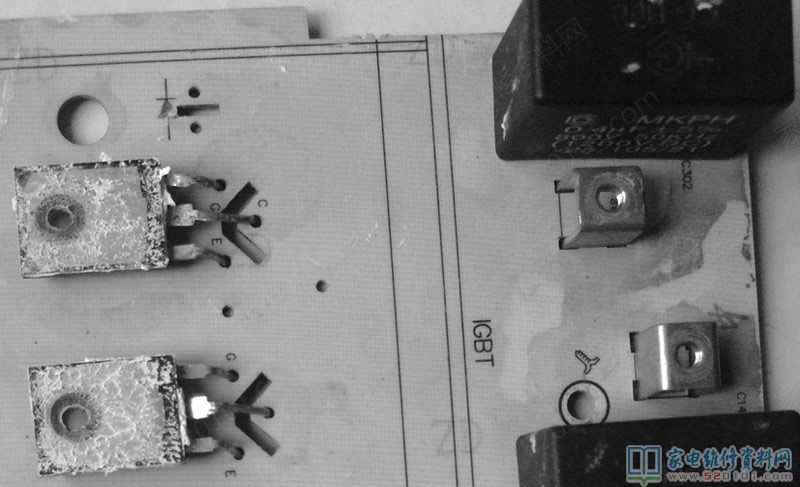

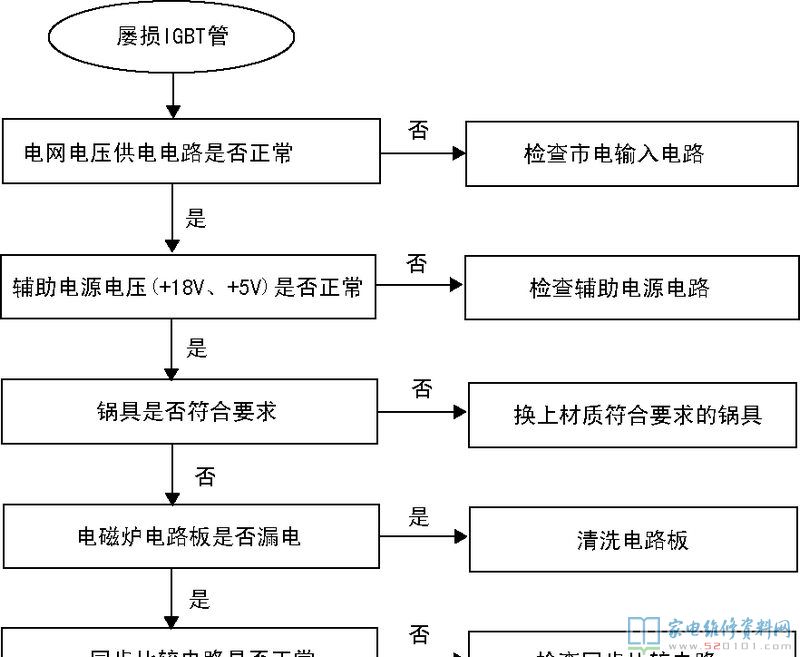

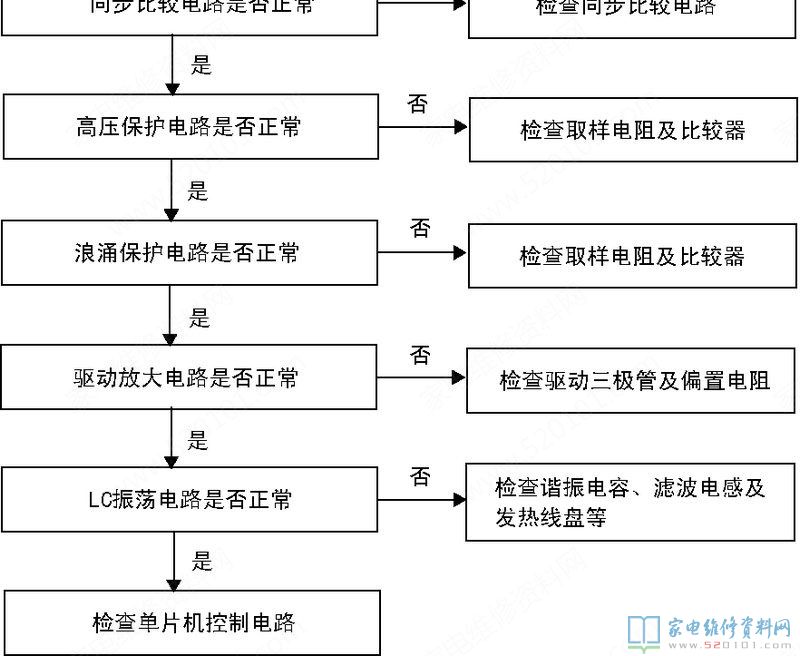

2．ＩＧＢＴ管穿透
因為ＩＧＢＴ管穿透通常是因別的電子器件毀壞而致，僅因本身品質差而毀壞的設備故障率較低，因而拆換ＩＧＢＴ管后不能盲目調試，防止再度毀壞。這時，應拆下達熱線電話盤，作下列查驗：

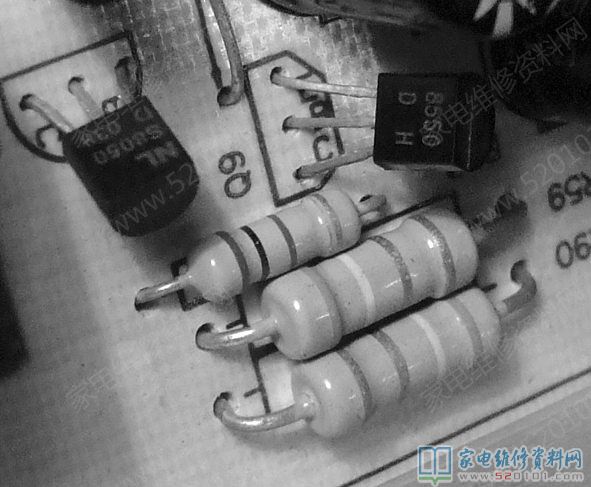

１.插電前，應查驗ＩＧＢＴ管Ｇ與地中間所接的鉗位二極管及電阻器是一切正常。
２.接入開關電源，不按一切鍵，ＩＧＢＴ管Ｇ極工作電壓應低于0.5V，最好低于0.3V，一切正常時約為０Ｖ，如下圖２－１７所顯示。若ＩＧＢＴ管Ｇ極工作電壓高過0.5V，一定不可以安上發熱線電話盤調試，不然會毀壞ＩＧＢＴ管，這時應查驗運放電路、功率推動管以及偏置電路是不是一切正常。
3.接入開關電源，按住開機鍵，風扇應旋轉，且ＩＧＢＴ管Ｇ極應該有間距發生的1V～2.5V 測試工作電壓。

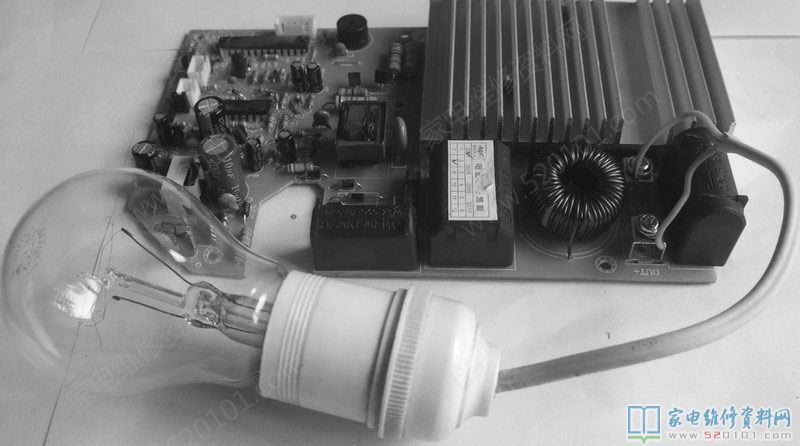

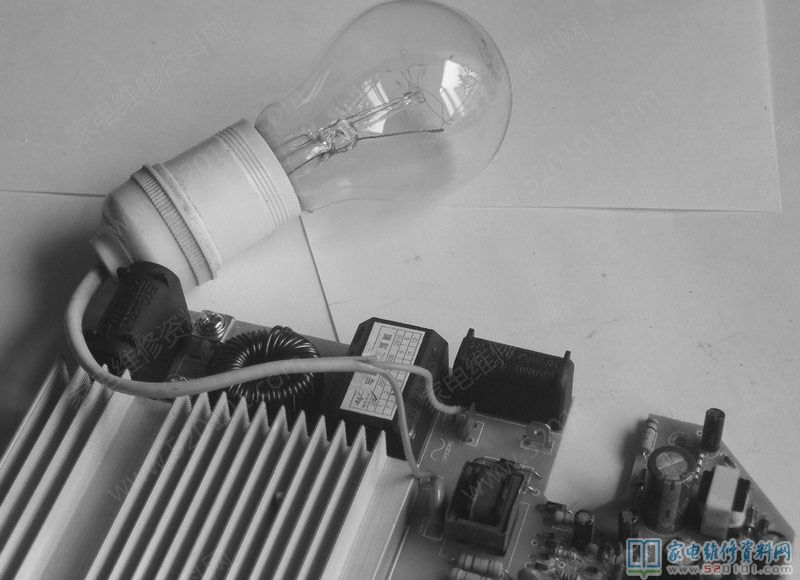

4.在以上檢測均一切正常的情形下，可在商業保險管處串連一只１００Ｗ/２２０Ｖ的電燈泡降血壓過流保護。插電調試，電燈泡燈閉，表明功率導出級已無顯著短路故障狀況；若較亮，表明功率導出電路仍存有短路故障狀況，需要做進一步查驗。此外，也可以用一只60W～150W/220V 的電燈泡做為假負載，替代發熱線電話盤調試，若電燈泡亮，表明常見故障仍未清除。一切正常時，電燈泡沒亮或時斷時續燈閉。
５.假如常見故障機的功率推動ＩＣ選用ＴＡ８３１６或ＴＡ８３１６Ｓ，在拆換ＩＧＢＴ管的與此同時，最好是也將ＴＡ８３１６/Ｓ更換。拆換ＴＡ８３１６/Ｓ后，在沒有無痕接發熱線電話盤的條件下，插電測ＴＡ８３１６/S 的7 腳是不是有０Ｖ～０.６Ｖ上下的單脈沖工作電壓。若有，表明電路工作中基本上一切正常，可接好發熱線電話盤調試；假如工作電壓超過０.6V，表明電路仍有常見故障，不能接好發熱線電話盤調試，應然后查驗同歩及功率推動電路。若同歩及功率推動電路一切正常，再查驗震蕩電路，最好是代用工作電壓較為ＩＣ。
６.在換掉新ＩＧＢＴ管時，要在ＩＧＢＴ管上涂上導熱硅膠，并將固定不動ＩＧＢＴ管的螺母上緊，與此同時還應觀查風扇轉速比是不是一切正常，整體自然通風是不是優良。
７.在溝通交流供電插座中提升ＬＣ過濾元器件，發防電壓中的影響尖單脈沖累加在直流穩壓電源上，造成一瞬間髙壓超出ＩＧＢＴ管的抗壓值，進而使ＩＧＢＴ管毀壞。

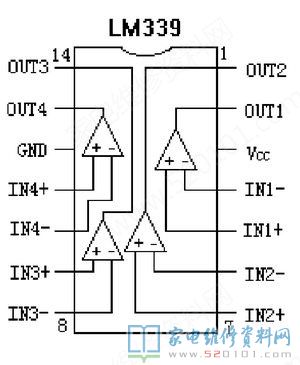

提醒：在實修中，為了更好地分辨電壓跟隨器的優劣，可人為因素地將其積分電路或正相反鍵入線接＋５Ｖ或地，看導出端（需裝有上拉電阻）的工作電壓是不是一切正常。正常時，若同相鍵入直流電壓高過正相反鍵入端，導出端為高電平；相反，導出端為低電頻。

3．通電無響應

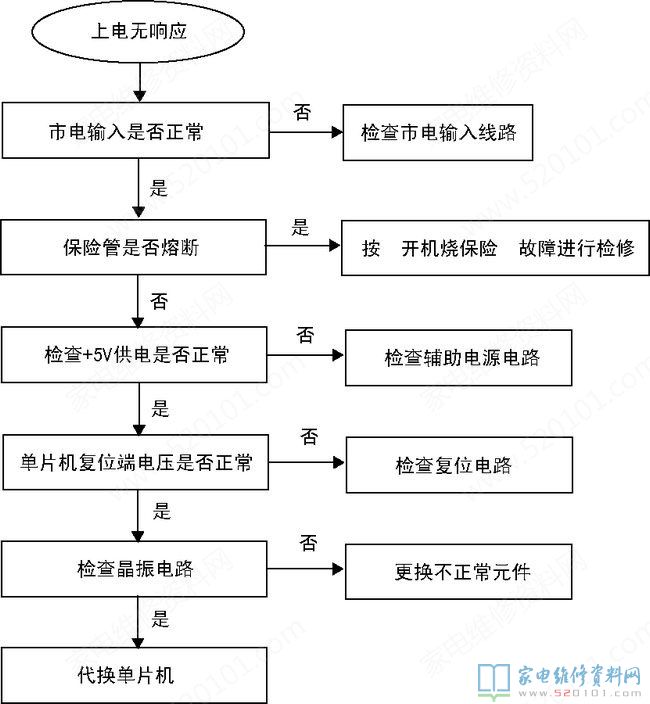

此常見故障需最先查驗電壓鍵入是不是一切正常，若異常，應進一步查驗電壓鍵入路線；若一切正常，則應查驗機內＋５Ｖ配電是不是一切正常，這主要是因為在接入電壓后，僅有在單片機設計的＋５Ｖ配電、校準立即鐘震蕩均一切正常的情形下，單片機設計才會運作有關程序流程，對電壓、炒鍋、溫度傳感器等主要參數開展檢驗。

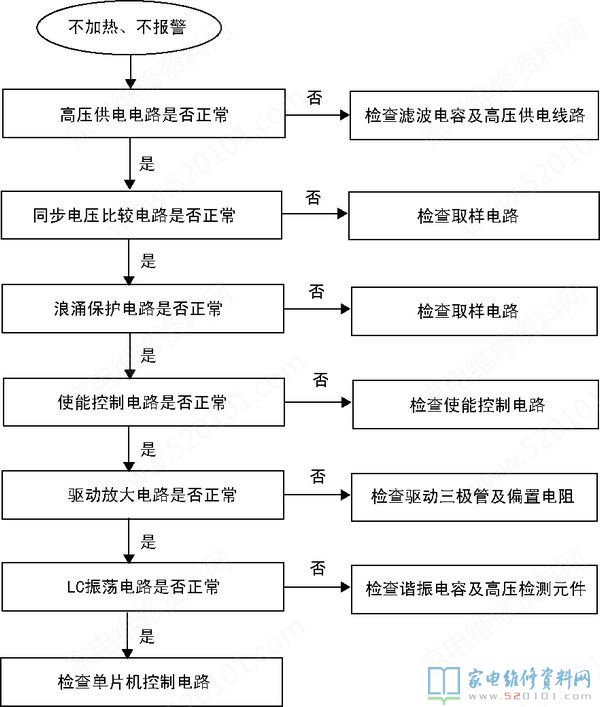

4．不加溫，無鍋或提鍋時不警報
電滋爐在無鍋或提鍋時警報，需符合下述標準：１.電壓一切正常；２.浪涌保護電路未進到維護情況；３.爐腔及ＩＧＢＴ管檢溫電路一切正常；４.檢鍋電路正常；５.功率推動電路一切正常；６.同歩電路一切正常；７.髙壓配電一切正常；８.單片機設計工作中一切正常。

5．不加溫，無鍋或提鍋時警報

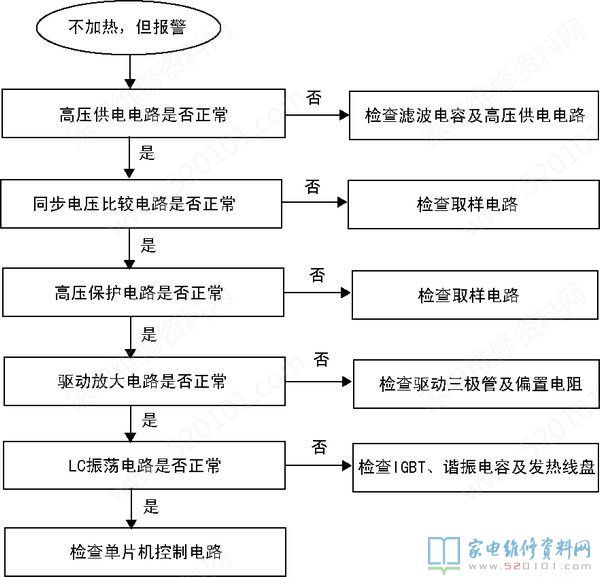

“無鍋或提鍋時報警”表明電滋爐已做好了加溫前的提前準備，在爐表面放上不合格的炒鍋后，功率操縱電路便會依據客戶設置的溫度（或功率）導出ＰＷＭ推動單脈沖，送到功率推動電路，ＬＣ震蕩電路工作中，與此同時髙壓維護電路（ＩＧＢＴ管Ｖcc 檢驗電路）進到運行狀態，以避免ＩＧＢＴ管因c 極工作電壓過高而毀壞。一旦髙壓維護電路啟控后，將無推動單脈沖送到功率推動電路，ＩＧＢＴ管停止工作，整體不加溫，進而發生此常見故障。

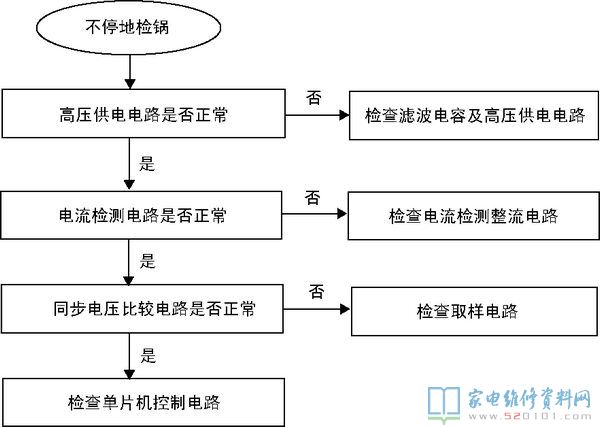

6．不斷地檢驗炒鍋，但不可以進到一切正常加溫情況
不斷地檢驗炒鍋，表明電滋爐能運行檢鍋程序流程，且也可以給單片機設計回到檢鍋數據信號。單片機設計分辨有鍋后隨后運行加溫程序流程，若這時運算放大器檢驗電路導出的電磁波力度值仍較低（小于有鍋時的閥值），單片機設計會錯判為無鍋，再度運作檢鍋程序流程，這般不斷，進而產生本常見故障。

7．加溫出現異常

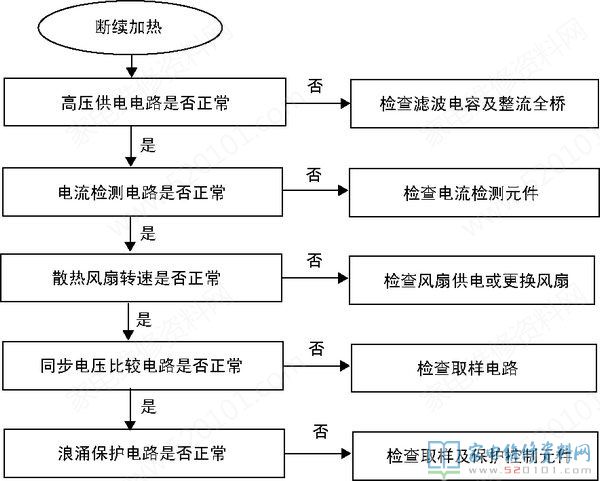

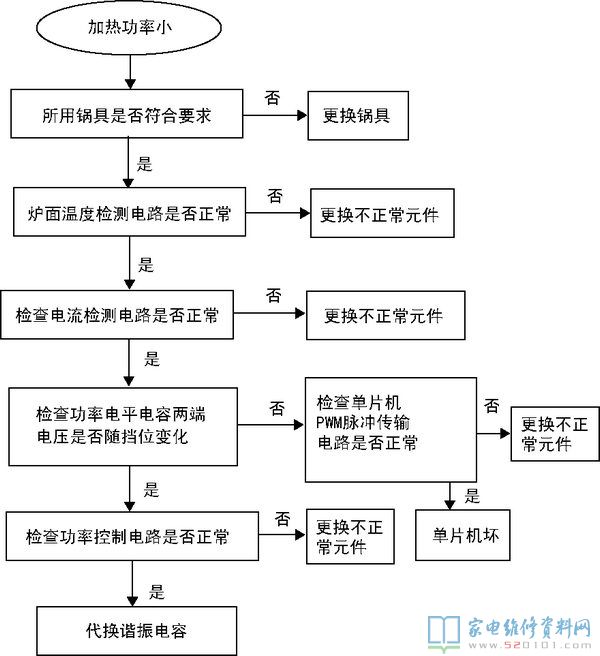

加溫出現異常常見故障就是指電滋爐能進到一切正常加溫情況，但功率達不上控制參數，具體表現為加溫功率小（或功率調并不大）和加溫時斷時續。

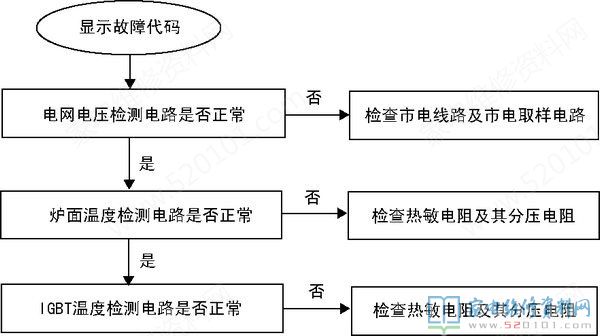

8．表明編碼常見故障
表明編碼常見故障就是指開機后爐內無源蜂鳴器長響一聲后待機，根據發光二極管或顯示器表明數據或符號的常見故障。若了解該型機常見故障編碼的實際含意，可立即查驗有關電路；若沒有問題編碼材料，可按下列緣故開展維修。
