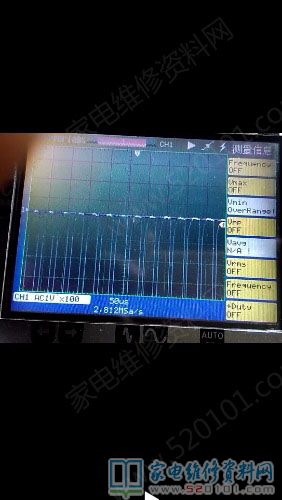

接修一臺美的MC-SP2115電滋爐,常見故障主要表現為不檢鍋,最先精確測量5v、18v工作電壓一切正常,好多個大電容器也一切正常。用數字示波器測pwm,波形如下圖所顯示,pan無波形。

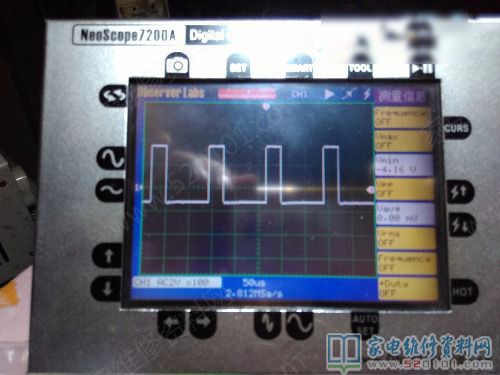

測散熱器下邊828k大電阻器變值為890k。拆換后測pan波形如下圖,調試一切正常,該設備檢驗不上炒鍋時,不轉,提示同行業留意。
