愛德C16電滋爐通電調試,果真不轉

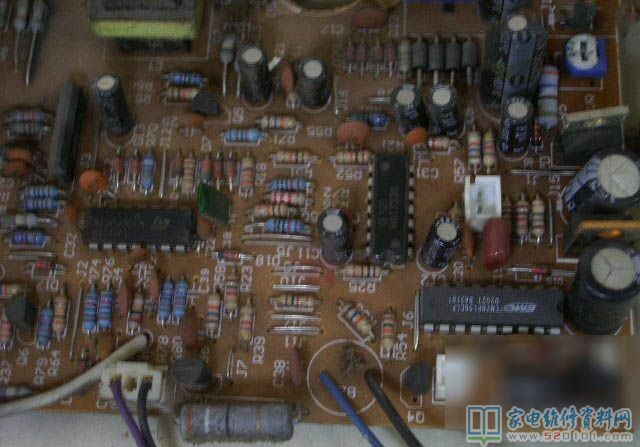

近期接修一臺愛德C16電滋爐，顧客體現說成應用全過程中警報關機。那時候的第一體現便是太熱維護關機了，應該是排熱一部分出問題了。通電調試，果真不轉。啟動檢驗推動動工三極管C2229Y損壞，分壓功率電阻表層色盤已消退，評測為39歐母。從在網上查得同樣型號規格電滋爐該電阻值便是39歐母（見下面的圖1）。
檢驗開關電源配電一切正常。開關三極管基極功率電阻4.7k（按色盤）一切正常。外接3V電源檢測風扇電機可以旋轉。拆換C2229后，推動風機逐漸轉動，形象化覺得散熱器風扇較為低，都扇不出來嗡嗡響，但那時候并沒有在乎。
通過以上流程，調試燒小量水一切正常，給朋友拿過去。可是，沒有用多久又拿回家了，或是和之前一樣的常見故障狀況，此次得認真完成了：
1、詳盡測繪工程了推動一部分電源電路（如下圖2、3），測得電源開關三級管C2229基極工作電壓0.6V，集電極電壓14.3V，顯而易見無法飽和狀態開啟，電動機兩直流電壓僅為3.5V，而拆卸后的風扇電機工作標準電壓為12V（如下圖4）。
2、查C2229材料，基極電阻器4.7K，基極電流量為1mA，集電極電流評測為50mA，應當可以飽和狀態關斷，但具體便是不飽和脂肪，換了另一只C2229，仍然不飽和脂肪關斷，開關三極管工作中在了變大情況，這也是最初三極管毀壞的緣故吧，但為什么這一電滋爐用了10年才出這個問題呢？但這恰好是非常值得大伙兒探討的地區，上班時間長了，整流模塊和igbt模塊的功能降低熱值擴大的原因，沒有造成常見故障狀況產生？沒法明確，但得再次解決困難。

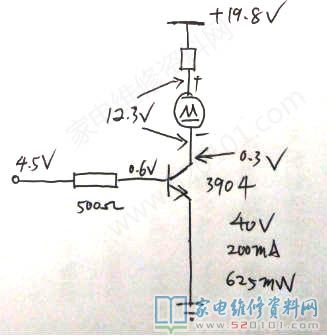

3、查了2N3904開關三極管材料，主要參數達到工作中要求，拆換為3904，與此同時將基極電阻器拆換為500歐母，基極電流量操縱在5mA之內（單片機設計驅動電流不小于10mA）。檢測，風機剛帶勁，風機兩直流電壓12.3V，三極管集電極工作電壓0.3V，工作中在電源開關情況。
4、調試，燒了一大鍋水，一切正常。
