微波爐加熱電腦板構成部分

一、微波爐加熱電腦板構成部分

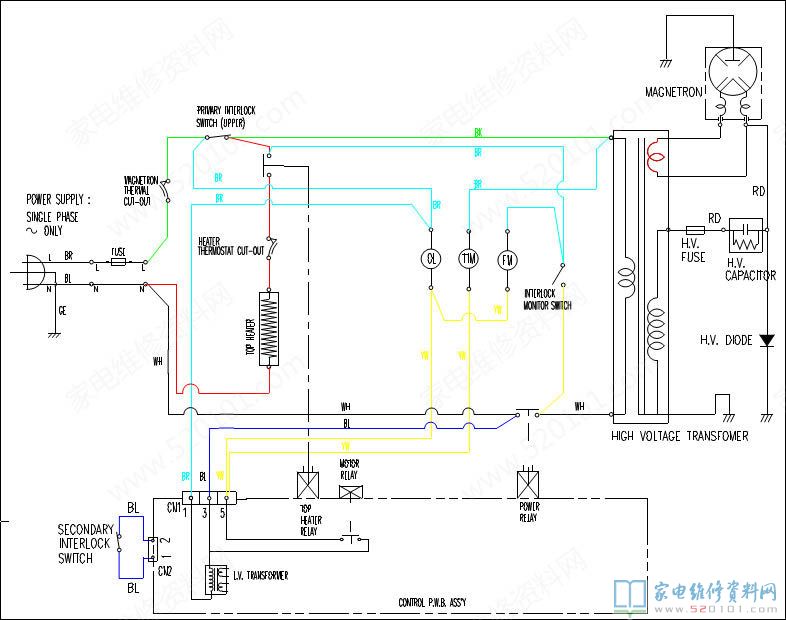

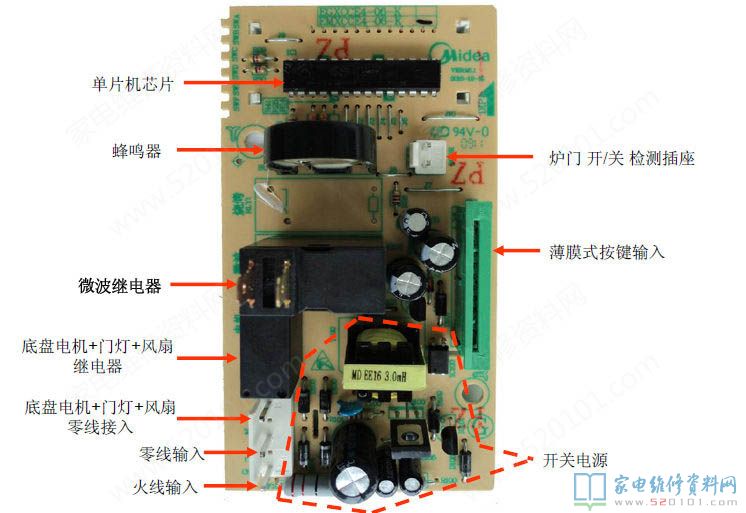

1. 開關電源一部分，為電腦板給予12V、5V的直流電壓，包含開關電源電路、整流器、穩壓管一部分。
2. 主板芯片，給予電腦板運作子程序。
3. 表明電源電路，時間、輸出功率、運作情況表明，通常有顯示操縱集成ic。
4. 響聲控制回路，功能鍵聲、警報聲提醒。
5. 汽車繼電器控制回路，監管微波爐加熱情況。
6. 延時電路，通電校準，主板芯片歸零。
7. 時鐘電路，給予震蕩數據信號。

二、關鍵元器件主要參數

1、汽車繼電器
電腦板常用汽車繼電器為大空間汽車繼電器，接觸點較大操縱容積：5A 250VAC和16A 250VAC二種。

（精確測量其電磁線圈鍵入工作電壓，有12V上下鍵入則為汽車繼電器本身常見故障，精確測量其導出，接觸點關斷，電阻器小則有導出；接觸點斷掉，電阻器無窮則無導出。拆換汽車繼電器；要是沒有鍵入工作電壓，則表明其前一級電路中三極管或二極管有常見故障，一般被穿透或點焊掉下來，應當拆換或檢修。）

2、變電器
選用變電器直流變壓器后整流器的電腦板一般選用6329系列產品的變電器，既鍵入工作電壓220V，導出5V提供電腦板主板芯片和別的操縱集成ic，和12V工作電壓提供表明和汽車繼電器電源電路；
選用電源方法的電腦板一般選用T_EE16-L3.0和T_DZ_BCK19-D1829，導出均也是5V和12V。
3、三極管
汽車繼電器電源電路、整流器穩壓電源電路常用的三極管型號是8050系列產品，表明電源電路常用的型號規格為8550系列產品。

四、常見故障主要表現及維修步驟
1）、電腦板的關鍵常見故障主要表現
a) 無微波加熱
b) 無烤串
c) 不插電
d) 表明欠佳
e) 直達（微波加熱、烤串與此同時造成）
f) 不運行
g) 無法控制（插電全部顯示燈輪番閃爍，鍵入沒有反映）
h) 燈不閃（打開門情況下，爐燈不閃）

五、檢修步驟

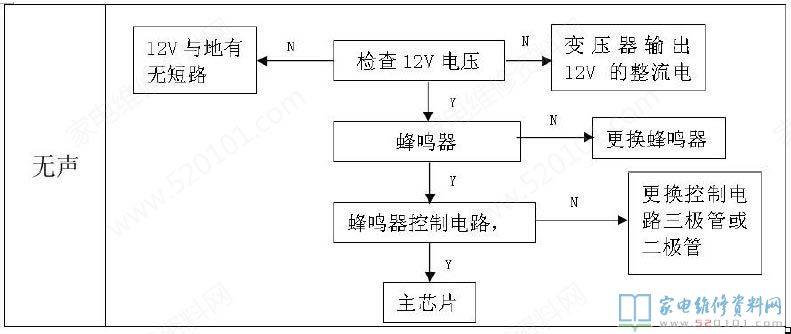

1、無音常見故障

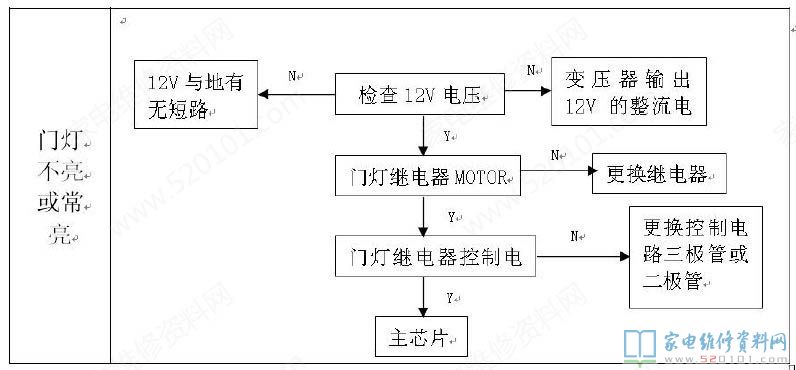

2、門燈不閃或長亮

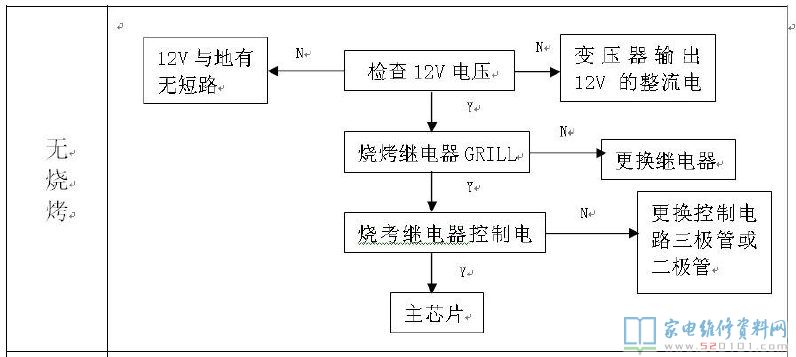

3、無烤串

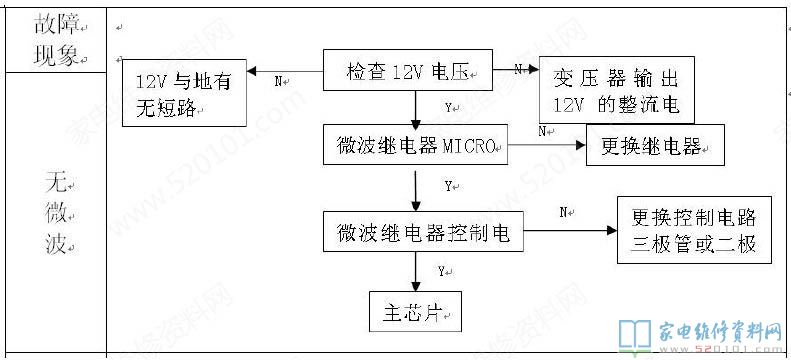

4、無微波加熱

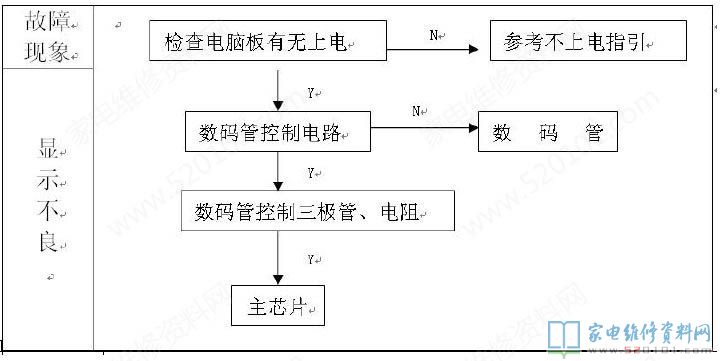

4、表明欠佳

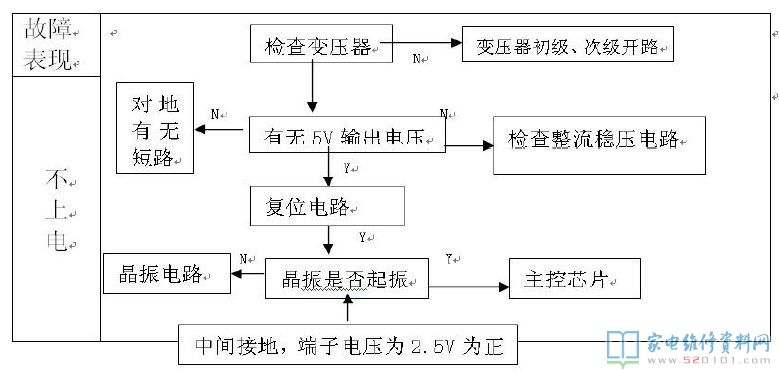

5、不插電

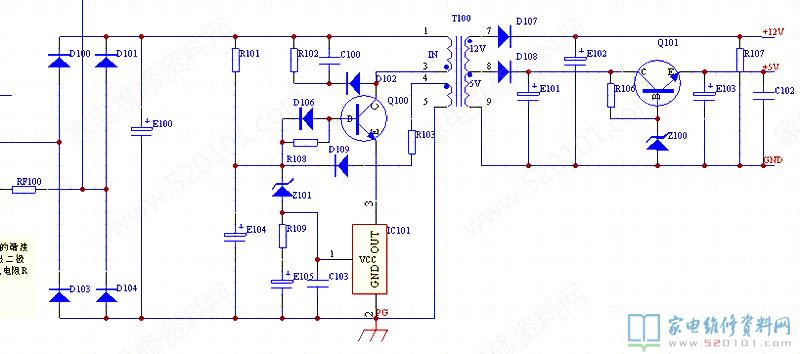

六、內銷開關電源電路和各常見故障點主要表現（本章節目錄合適美的微波爐加熱）

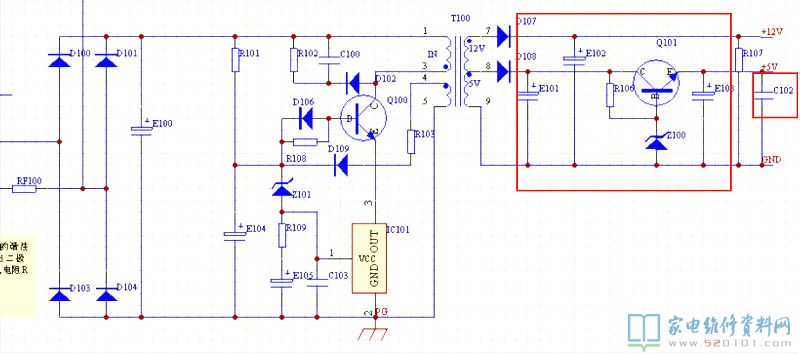

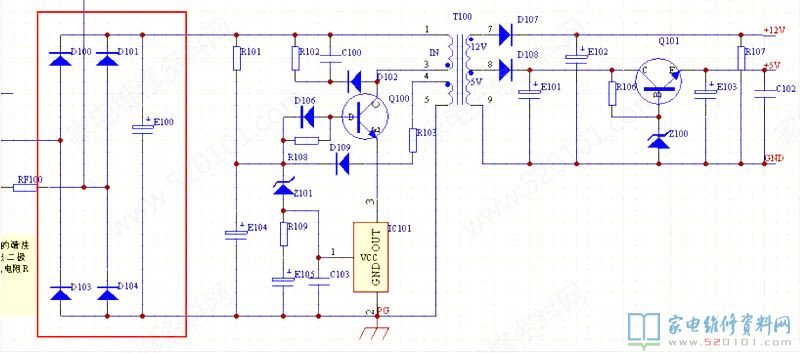

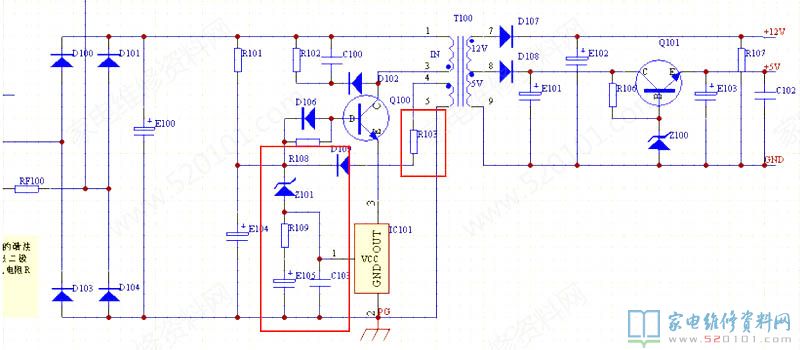

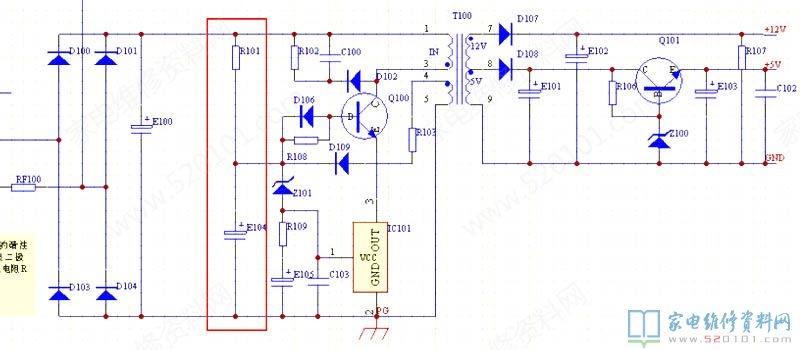

整流器過濾一部分：一般狀況非常少損壞，若有損壞則RF100會一起燒壞。常見故障狀況：電腦板不插電，開關電源芯片不工作中，5V/12V無導出。

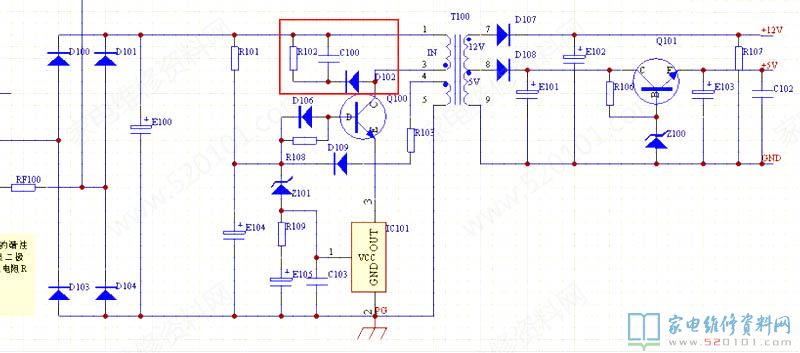

RCD消化吸收一部分：一般狀況非常少損壞，若有損壞則RF100、Q100、IC101很有可能會一起損壞；鍵入工作電壓稍低的情況下也是有將會會一切正常工作中。常見故障狀況：電腦板不插電，開關電源芯片不工作中，5V/12V無導出。

開關電源運行電源電路：若有損壞則RF100、Q100、IC101很有可能會一起損壞；提議：遇有維修型號無論是不是損壞都拆換R101成1/2W同電阻值電阻器。常見故障狀況：電腦板不插電，開關電源芯片不工作中，5V/12V無導出。

集成運放電路：一般狀況非常少損壞。常見故障狀況：電腦板反復通電，開關電源芯片不工作中。

電源開關控制回路：一般狀況非常少獨立損壞，若有損壞則RF100、IC101很有可能會一起損壞。常見故障狀況：電腦板不插電，開關電源芯片不工作中，5V/12V無導出。

開關變壓器：一般狀況非常少損壞。常見故障狀況：電腦板不插電，開關電源芯片不工作中，5V/12V無導出。

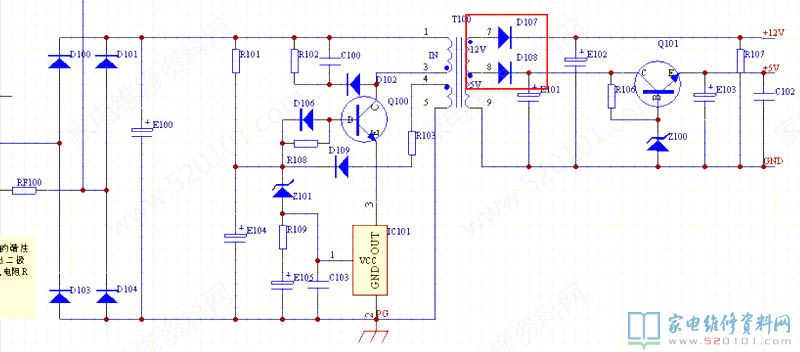

輸出橋式整流電路：一般狀況非常少損壞。常見故障狀況：電腦板不插電，5V/12V無導出。

輸出低通濾波器：一般狀況非常少損壞。常見故障狀況：電腦板不插電，5V/12V無導出。

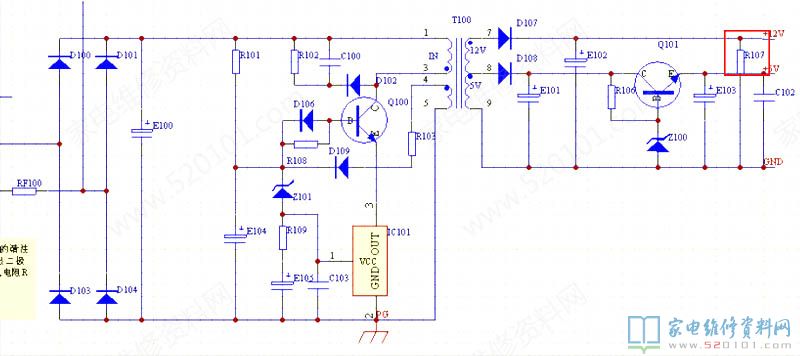

12V假負載：避免12V飄高。常見故障狀況：無源蜂鳴器異常響聲。

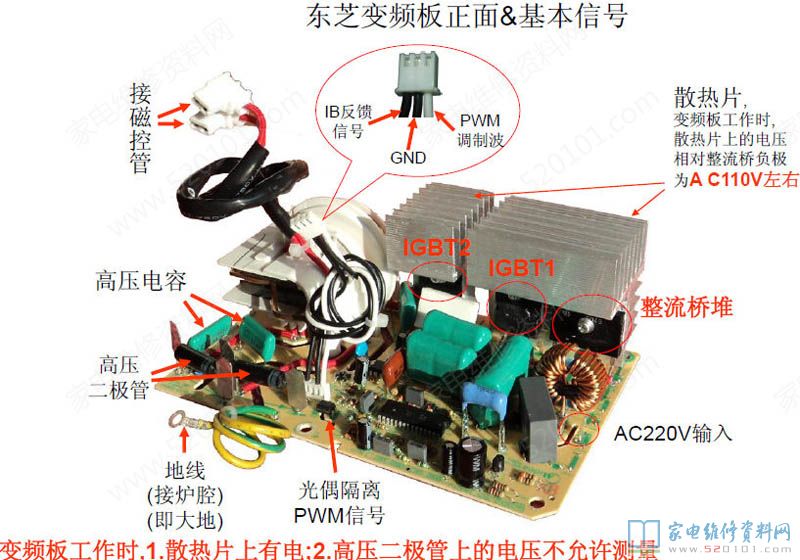

七、飛利浦變頻式板檢修引導

八、檢修常見問題

1、插電前,先用萬用表測量DB1,IGBT1,IGBT2,D3,D4是不是有短路故障,有短路不可以插電,
精確測量IGBT2時,要把C114短路一下(充放電),要不然精確測量禁止.
2、 IGBT---E-C極,在線測量,電阻值32.2KΩ,超過5%視作異常.

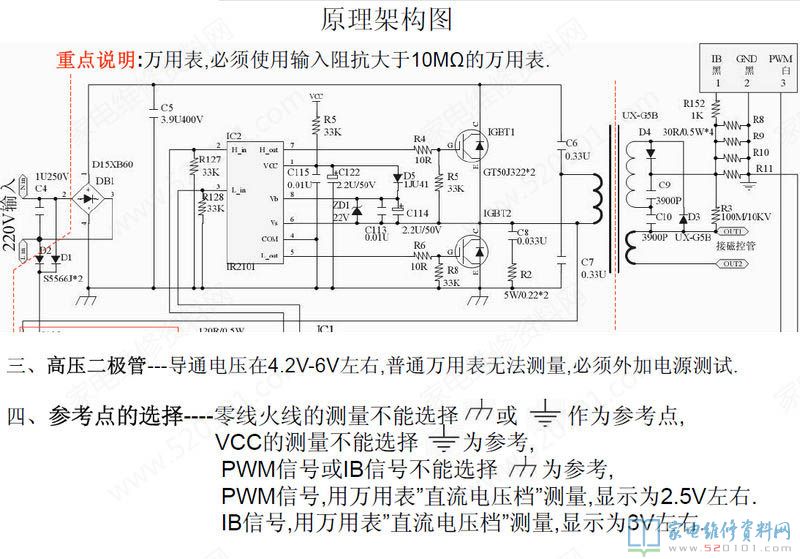

3、高壓二極管---關斷工作電壓在4.2V-6V上下,一般數字萬用表沒法精確測量,務必另加開關電源檢測.
4、定位點的挑選----零線火線的精確測量不可以挑選 或 做為定位點,VCC的精確測量不可以挑選 為參照,PWM信號或IB數據信號不可以挑選 為參照,PWM信號,用數字萬用表”直流電壓檔”精確測量,表明為2.5V上下.IB數據信號,用數字萬用表”直流電壓檔”精確測量,表明為3V上下.

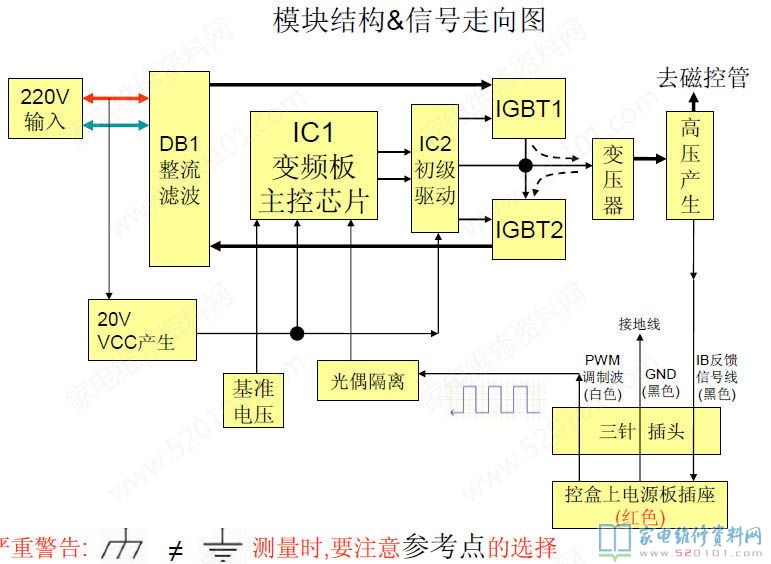

5、變頻式板工作中標準---

（1）.AC~220V鍵入一切正常
（2）.VCC正常(20V-22V,19V下列都不好,插電就可以造成)
（3）.PWM調配波一切正常,(光偶PC1壞時,數據信號也是沒法發送給IC1)

九、很容易損壞的零配件

橋堆---DB1
復合型整流管---IGBT1, IGBT2
光偶---PC1
初中級推動集成ic--IC2
高壓二極管----D3,D4

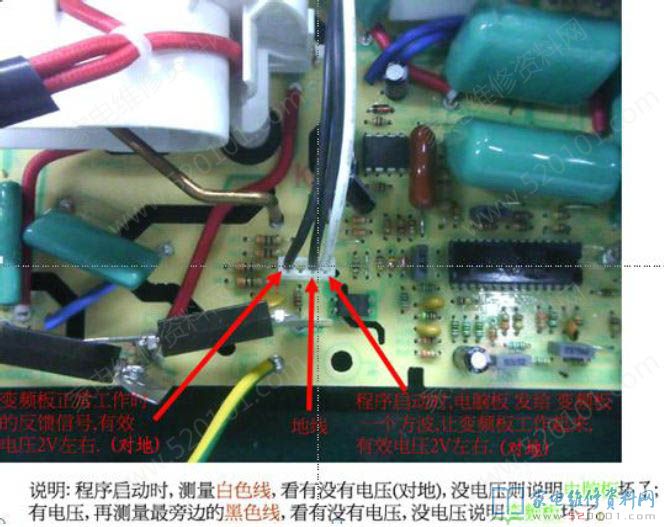

IB,PWM信號線沒插好,松動
接地線松動
基本概念:
IGBT-----(Insulated Gate Bipolar Transistor),絕緣層柵壓型整流管,
是由BJT(雙極型三極管)和MOS(絕緣層柵型場效管)構成的復合型全控型工作電壓推動式電力電子器件。
簡單的說便是-----”場效鍵入” ”結晶導出”,即 工作電壓操縱鍵入的 功率大的的 電子管(混種雜交種類)。
