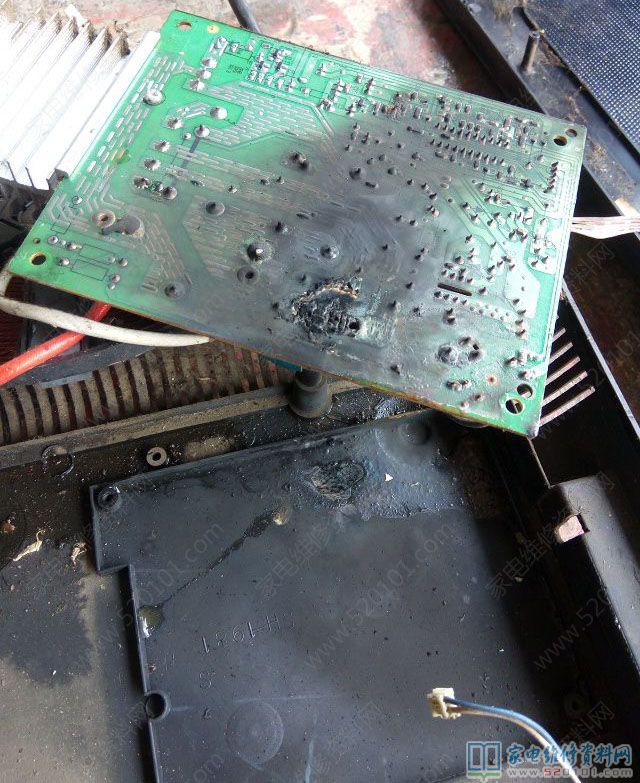

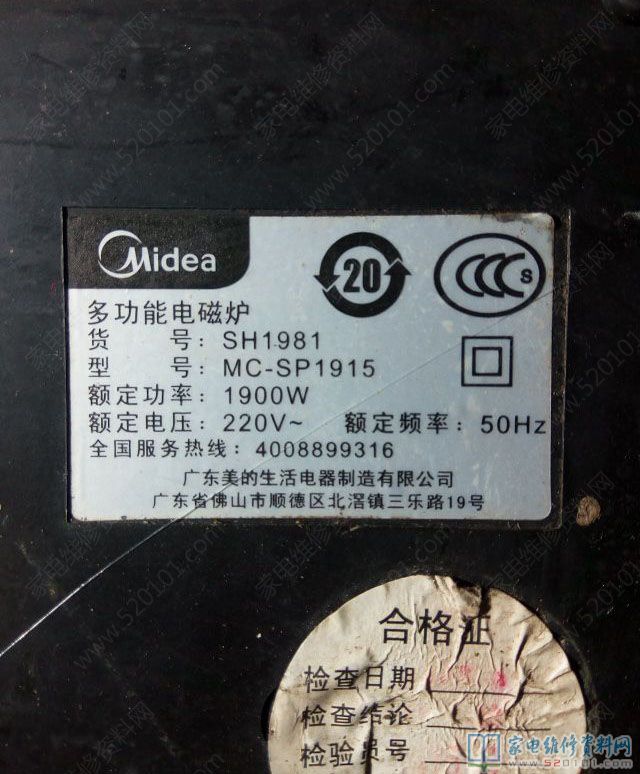

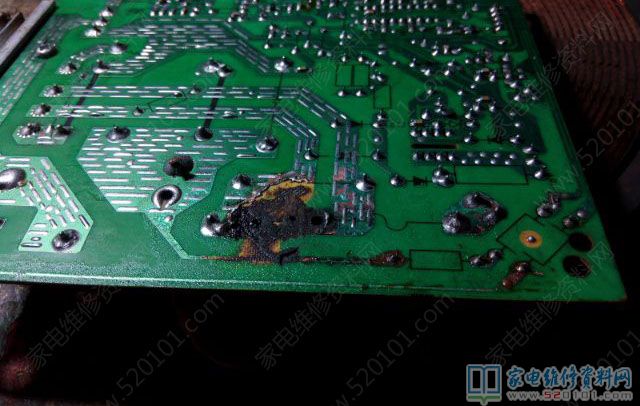

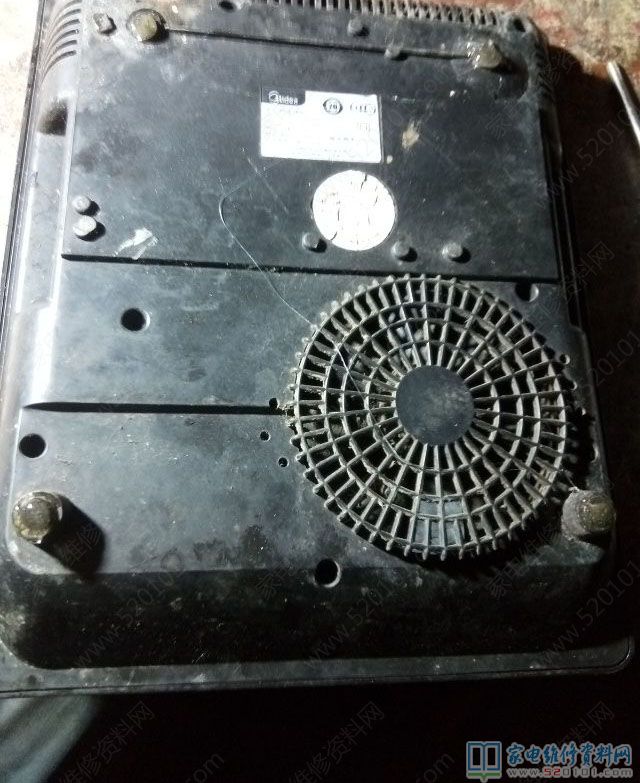

接修一臺美的MC-SP1915電滋爐,常見故障緣故是滲水了,拆卸電滋爐后如下圖1所顯示,來看修補工程項目較為大,修或是不修。還是修吧,最先清理電腦主板,再把燒黑的地區接好,熱風槍烘干插電調試,滴的一聲,哪些元器件也沒有壞,來看看見燒的越黑的越非常值得一搞,開心之外裝好,放鍋,插電調試,滴!滴滴打車……或是不加溫,不可以開心過早。

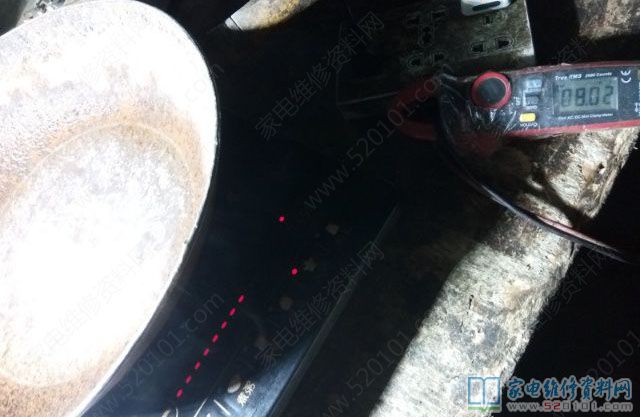

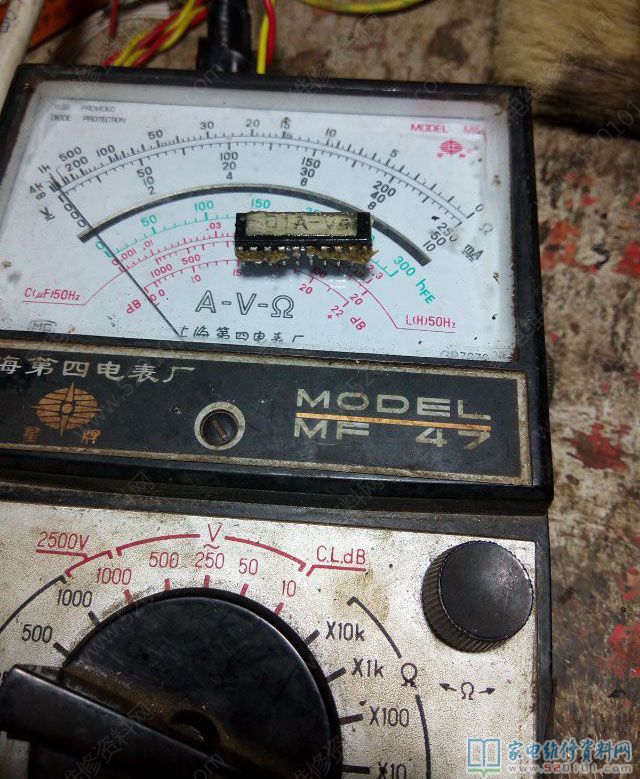

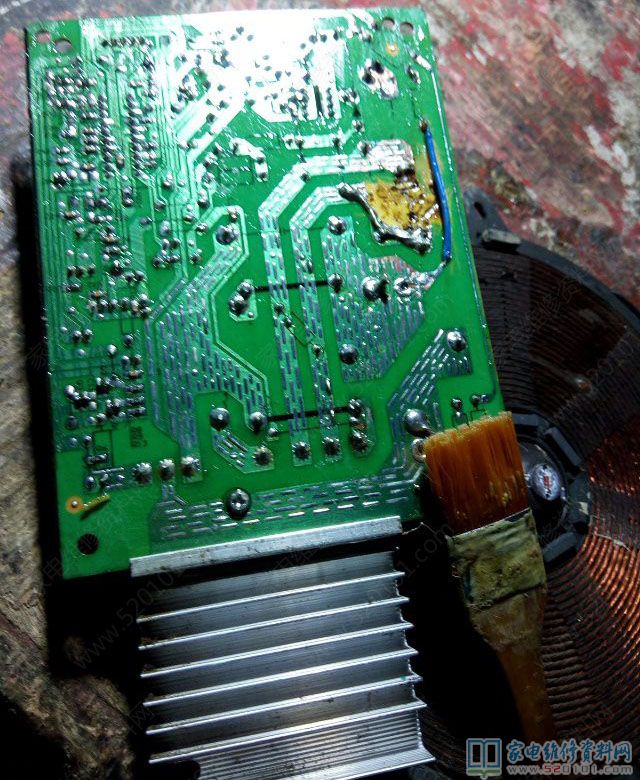

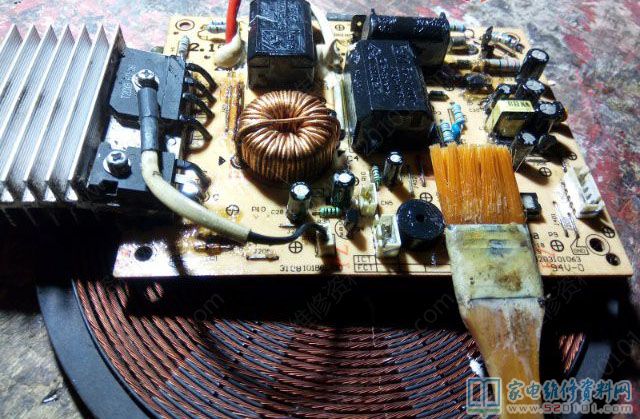

精確測量同歩電壓為0.1V和4.66v顯而易見不對,斷掉集成ic的第20腳同歩電壓低的起來了,為2.99V,覺得大事不妙,集成ic壞掉,過來陪你尋找一個舊集成ic,裝上同歩電壓為2.99v和4.66v,不清楚這一設備的同歩電壓額定值如何相距這么多,再度插電調試,工作中電流量為8A.燒一壺水。調試一切正常。最終電腦主板上三防漆,燈板上絕緣紙。
很有可能有好朋友在問,同歩電壓是怎樣精確測量出來的?我在這轉截一篇電滋爐同歩電源電路原理的文章內容,供各位參照。

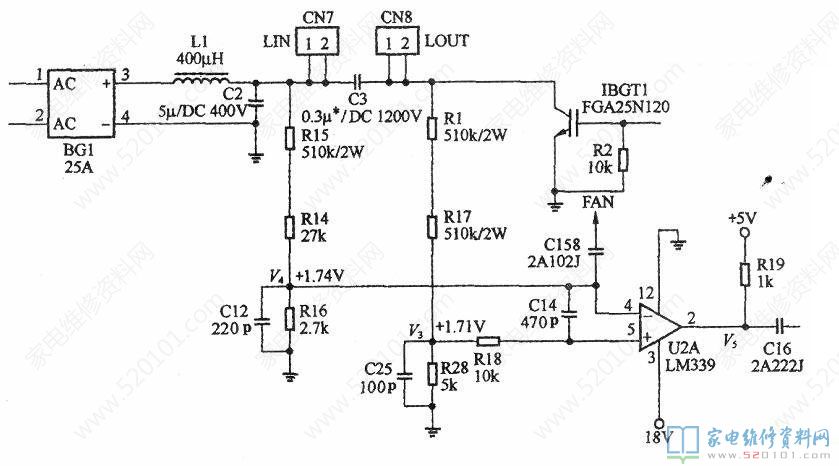

電滋爐中的同歩電源電路如下圖所示所顯示,在圖內,220V溝通交流電壓經電子整流器整流器、過濾產生后的310V直流電電壓,由R15、R14、R16分壓造成V4,由Rl、R17、R28分壓產生V3。在高頻率交流電的一個周期時間里,因為C14兩邊的電壓為“上負下正”,因此V4<V3,V5=0V。諧振電路中V6>V5,V7=0V,振蕩電路沒有導出。也就沒有電源開關單脈沖加至IGBT1管的G極,確保了IGBT1管不容易關斷。當C3兩邊的電壓為零時,V4>V3,V5升高,諧振電路有導出,有電源開關單脈沖加至IGBT1管的G極。以上姿勢全過程確保了加進IGBT1管的G極上的電源開關脈沖前沿與IGBT1管上形成的UCE脈沖后沿同歩。
