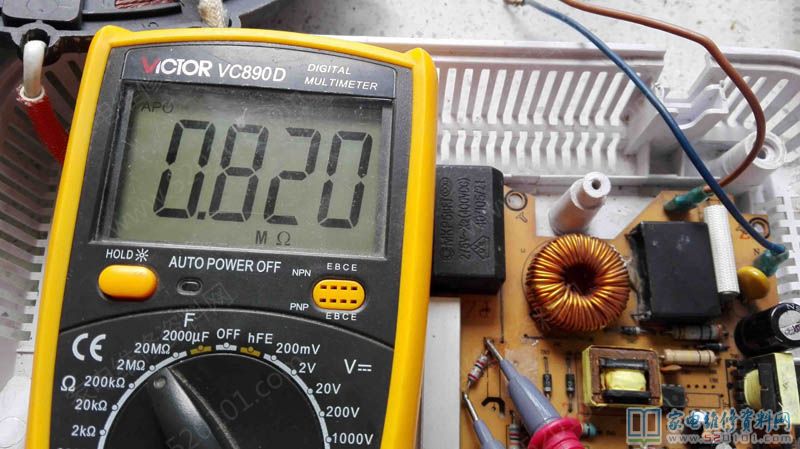

接修一臺美的MC-EP201電滋爐,常見故障主要表現是滴滴滴警報不加熱,拆卸檢測,三大電容器一切正常,三大工作電壓一切正常。逐漸感覺可能是同歩電源電路或工作電壓檢驗電源電路大電阻器的事,因此逐漸精確測量大電阻器,可是測了一遍,統統是好的。

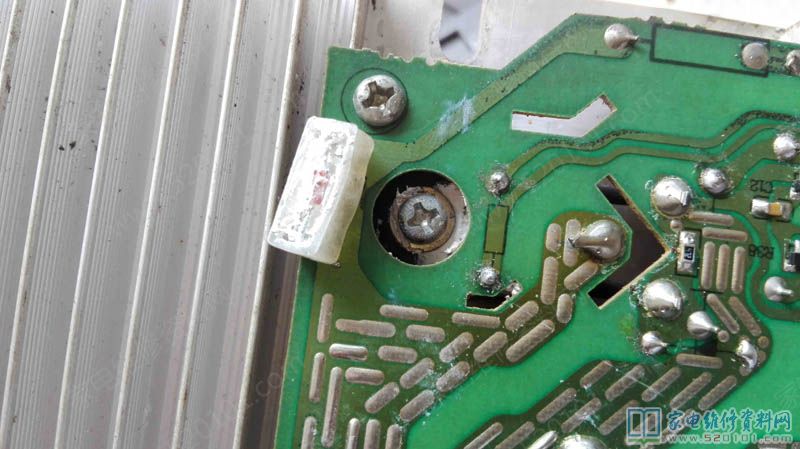

溫度傳感器電阻值出現異常也是有將會造成不加熱,因此檢查一下整流管的溫度傳感器,也是常規的,換了一個或是不加熱。

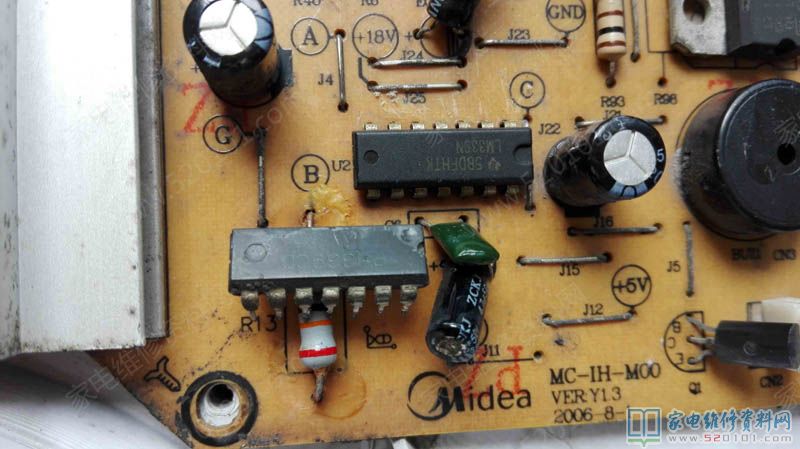

二極管和電解電容器也測了一下,都沒什么問題,猜疑是339的問題。我原先的是PJ339CD,從其他木板上拆了個LM339N換了上來,可是啟動檢測或是滴滴滴警報不加熱。
線路板正臉基本上查驗完后,表明同歩電源電路、工作電壓檢驗電源電路、太熱維護電源電路等都沒什么問題。CPU也換了,也沒問題,那問題就很有可能出在光耦電路上。這一木板光耦電路都是在線路板反面,全是些貼片式元器件,因此逐漸都不愿查這種。

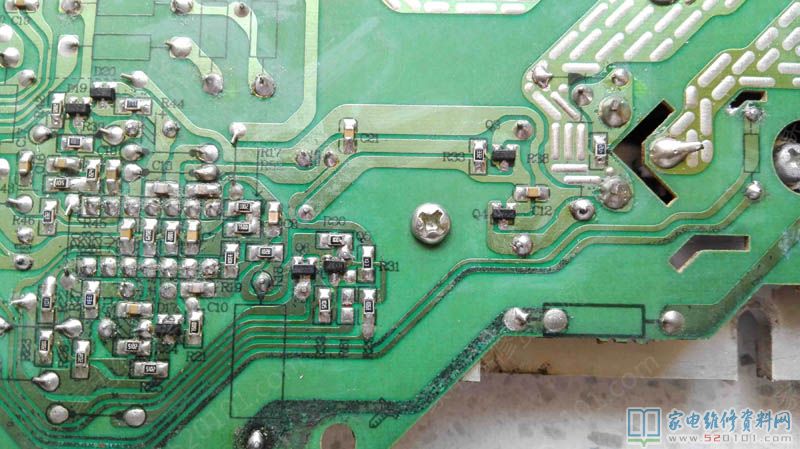

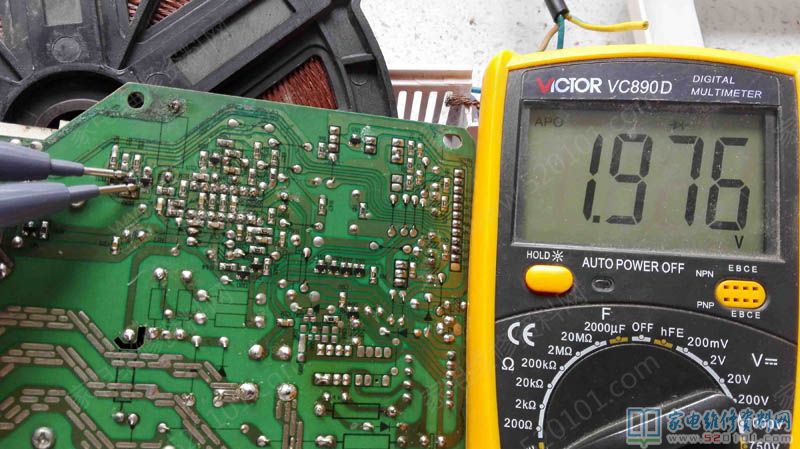

因此逐漸精確測量,在線測電阻基本上一切正常,然后測貼片三極管,當測下邊這一Q5時,BC中間的正反兩面向均為1900多,顯著異常。

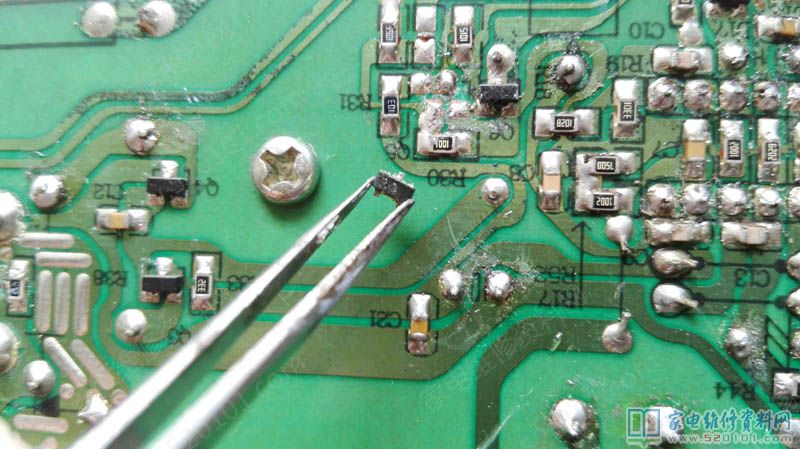

用電烙鐵拆下來這一貼片三極管。拆的情況下先把上面用電烙鐵加熱,下邊用醫用鑷子撬一下,先把一邊拆下來,再拆另一邊。

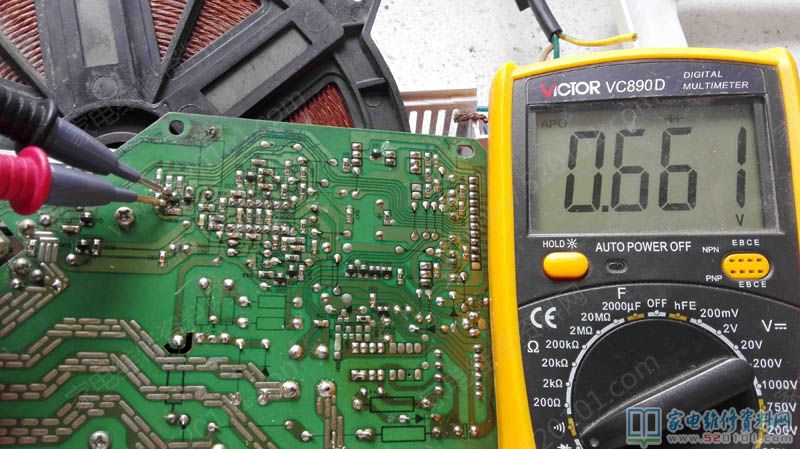

找一個一樣的三極管焊上去,測一下BC中間(NPN三極管,紅直流電流表接B極,黑電筆接C極)600多,CB中間2000多,這才算是正常的的標值,BE中間也一樣。

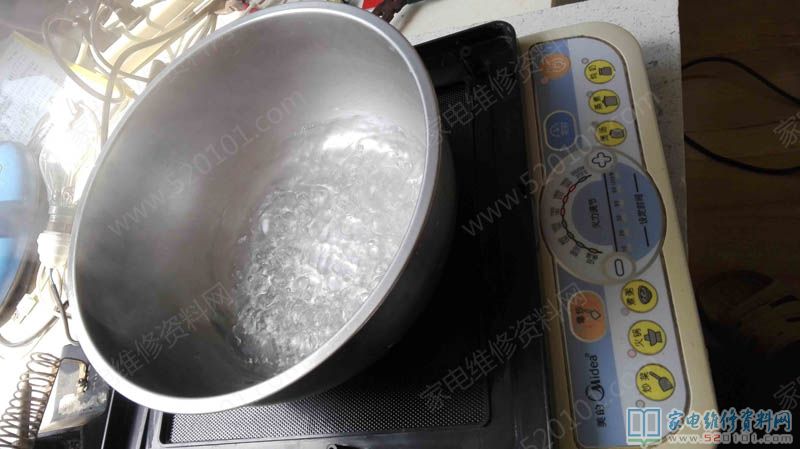

插電檢測,不會再警報,一切正常加熱。
聯系實際電源電路再去剖析一下這一Q5的功效。當Q5關斷時,其C極致E極接地裝置,會拉低Q6的基極工作電壓,Q6截至,IGBT推動數據信號立即經漏線前往推動對管Q3和Q4,IGBT一切正常導通與截至,電滋爐一切正常加熱;當Q5毀壞截至時,Q6基極工作電壓不容易被降低,Q6一直處在關斷情況,IGBT推動數據信號經Q6的C極致E極接地裝置,推動對管Q3和Q4不可以工作中,進而沒法推動IGBT的導通與截至,電滋爐也就不可以加熱了。本例便是Q5毀壞造成的電滋爐不可以加熱,歸屬于推動電路故障。
