美的MC

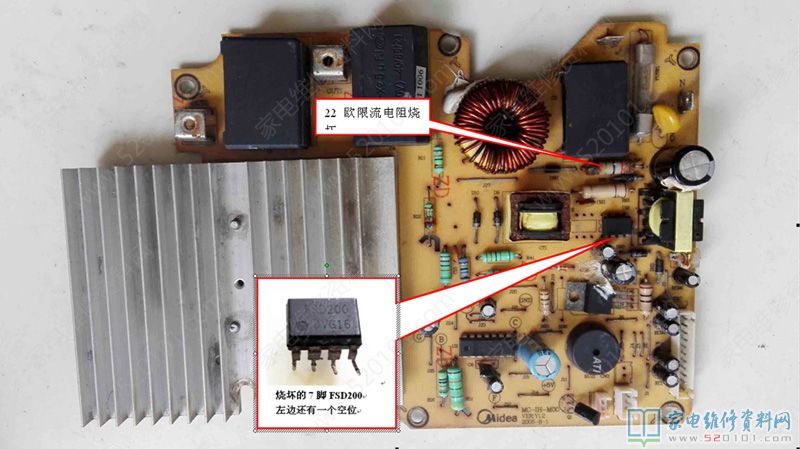

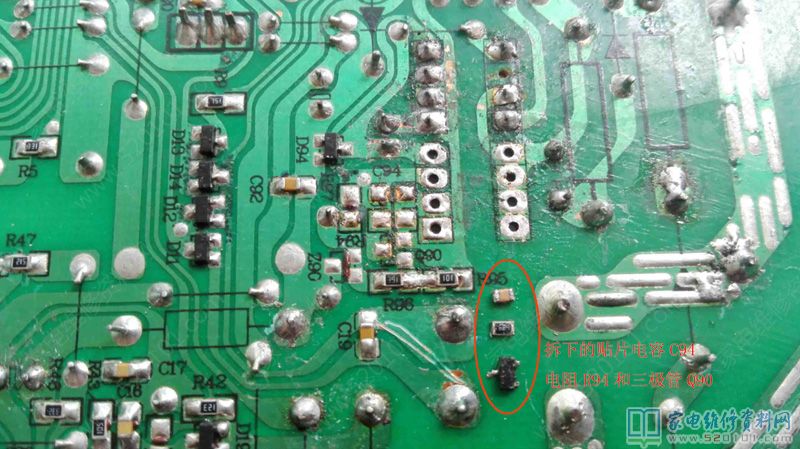

接修一臺美的MC-EP201電滋爐，常見故障主要表現為插電無反映，核查22歐功率電阻燒毀，集成icFSD200燒毀，F(xiàn)SD200是個7腳集成ic，芯片左側還有一個8腳位置。因?yàn)槭诸^上沒有FSD200，僅有VIPer12A，便準備用VIPer12A代用，可是要略微變動一下電源電路。集成ic左側那一個位置便是用于安裝VIPer12A的。先把線路板反面的貼片電容C94，電阻器R94和三極管Q90拆卸。

隨后拆卸原先的FSD200，在左邊的位置安上VIPer12A。

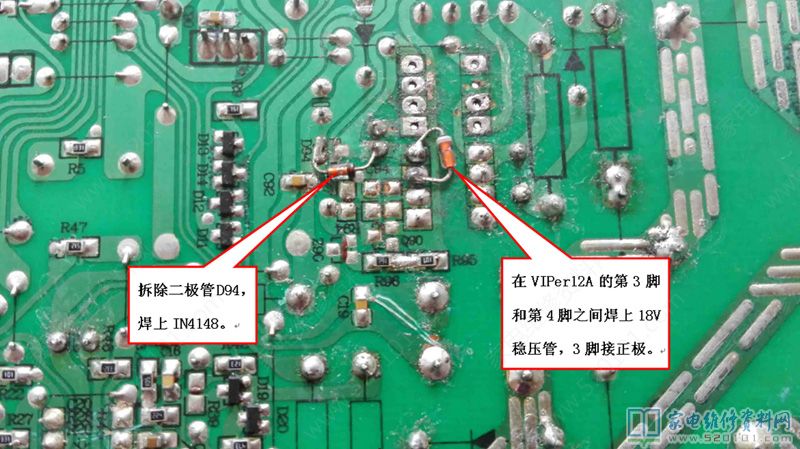

再把反面的貼片二極管D94拆卸，換掉IN4148。在VIPer12A的第3腳和第4腳中間焊住18V穩壓極管，第3腳接穩壓管的正級，4腳接負級。

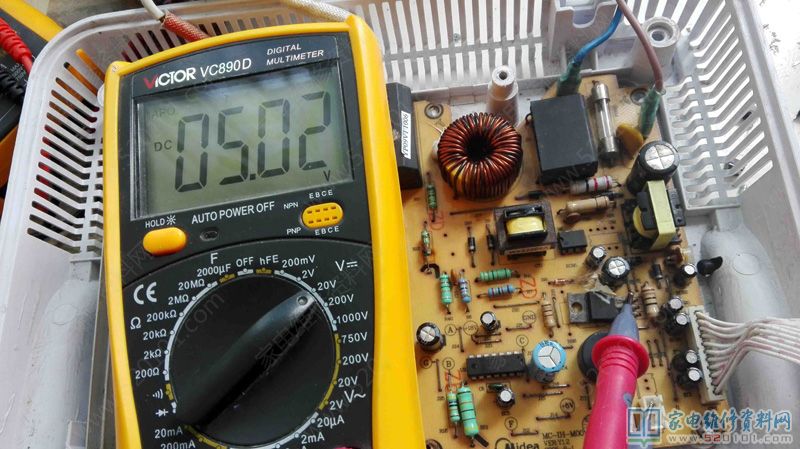

焊住燒毀的22歐電阻器，插電檢測，7805導出端5V一切正常。

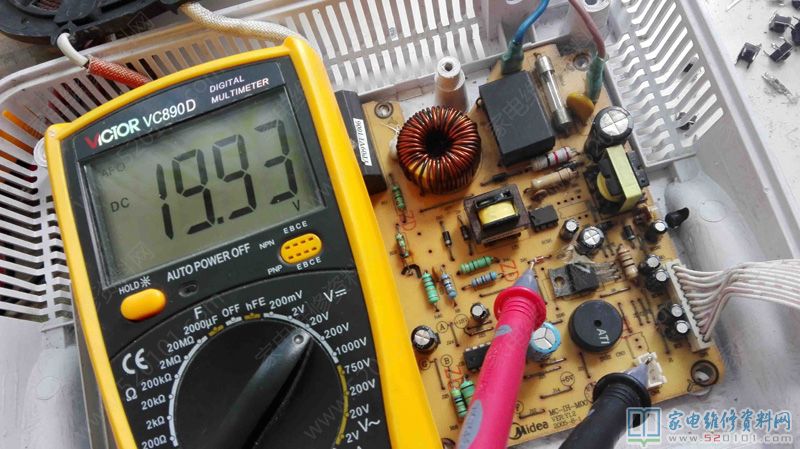

穩壓極管一直流電壓也一切正常，代用取得成功。
