九陽JYC

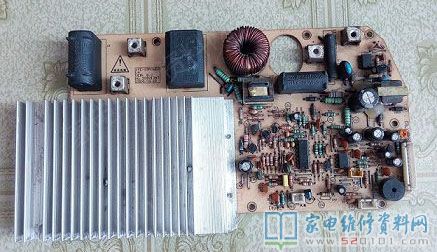

接修一臺九陽JYC-19BS3電滋爐，此設備的電腦主板icp許可證是JYC-19POWER，常見故障主要表現是各功能鍵作用一切正常，不放鍋顯示E1，放鍋顯示當今輸出功率，便是不加溫，都不警報。摘掉鍋馬上顯示E1，表明檢鍋電源電路一切正常，最先斷掉電流量檢驗，不放鍋通電顯示E1，放入鍋顯示輸出功率，再摘掉鍋不顯示E1了。表明電流檢測電路一切正常。光耦電路不用查，由于檢鍋一切正常，光耦電路也應當一切正常。

精確測量LM339各管腳工作電壓如下所示：1腳5.1V 2腳0V 3腳19.84V 4腳0.91V 5腳3.15V 6腳0.72V 7腳1.3V 8腳2.83V 9腳3.03V 10腳18.77V 11腳0V 12腳接地裝置 13腳0V 14腳18.64V 再測LM393各工作電壓如下所示：1腳0 2腳57V 3腳0V 4腳0V 5腳4.7V 6腳2.78V 7腳5.1V 8腳19.84V。

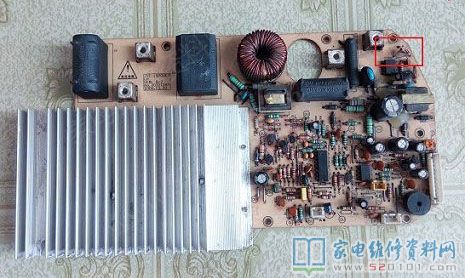

剖析各管腳工作電壓都一切正常，檢修一期限入窘境，不斷查詢JYC-19AS3工程圖紙，除開低電壓5V一切正常，19.8V有點兒高，在高倍放大鏡下查詢開關電源一部分，電源管理芯片被前維修人員換過，ZD500穩壓管被換過，對比工程圖紙，ZD500是16V穩壓管，前維修人員換掉的是18V穩壓管，手上沒有16V穩壓管，用13V 2.7V串連后通電精確測量19.8V變成了16.3V，上電放鍋調試一切正常，測電流量7.8A，本次緣故是開關電源輸出電壓較高造成不警報不加溫常見故障。
