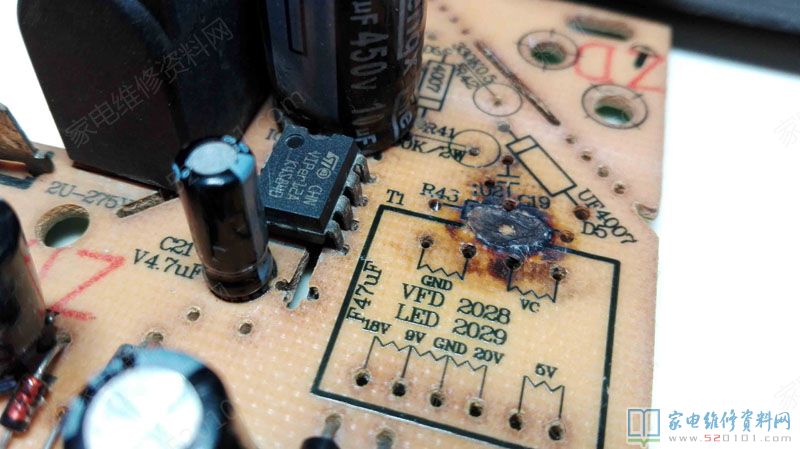

接修一臺電滋爐，常見故障主要表現為插電無反映。拆卸查驗熔斷絲燒毀，整流管穿透，IGBT倒是好的。再看副開關電源這里，限流電阻燒糊，把PCB都煮出個坑。進一步查驗，三個IN4007整流二極管穿透（全波整流非橋式整流），變壓器線圈初中級引路。限流電阻就和變電器初中級在一塊兒，這一下把變電器也給燒毀了。

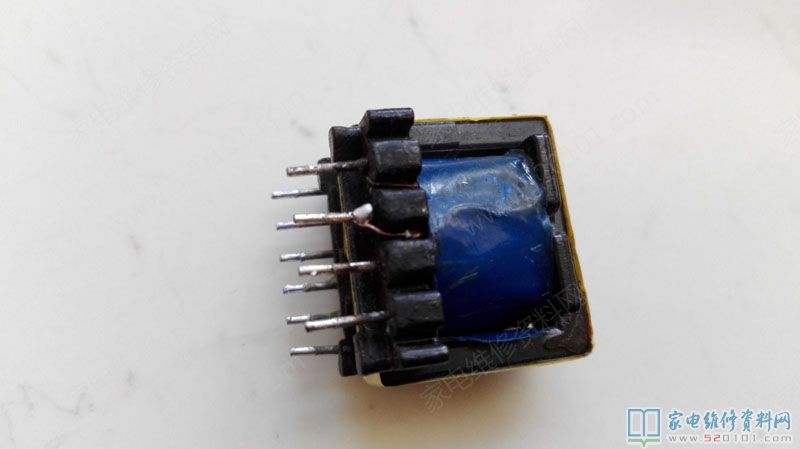

二極管比較好找，這一變電器不大好找，那么就看一下能否修補。認真仔細了一下，原線圈僅僅針腳處斷掉。因此用一截銅線把一頭先纏到針腳上，用錫電焊焊接，再把另一頭和斷開的原線圈再擰在一起焊接一下。

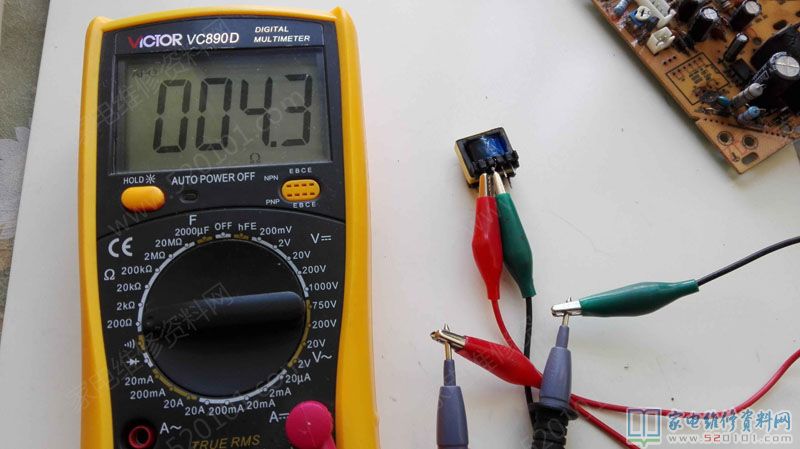

隨后精確測量一下，初中級電阻值4.3歐，一切正常。

限流電阻燒毀，那副開關電源IC兇多吉少，這一集成ic是VIPER12A，精確測量果真燒毀。

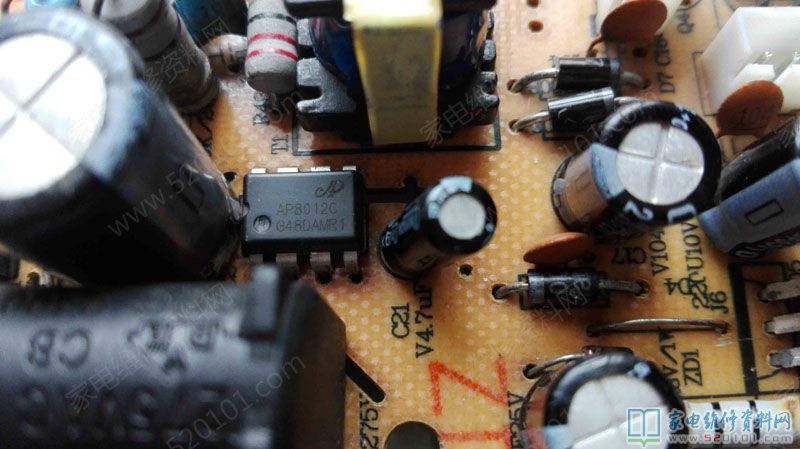

手頭上沒有這一集成ic，便想要其他代用，尋找一個AP8012C換了上來。這2款集成ic針腳界定徹底一樣，可以代用。

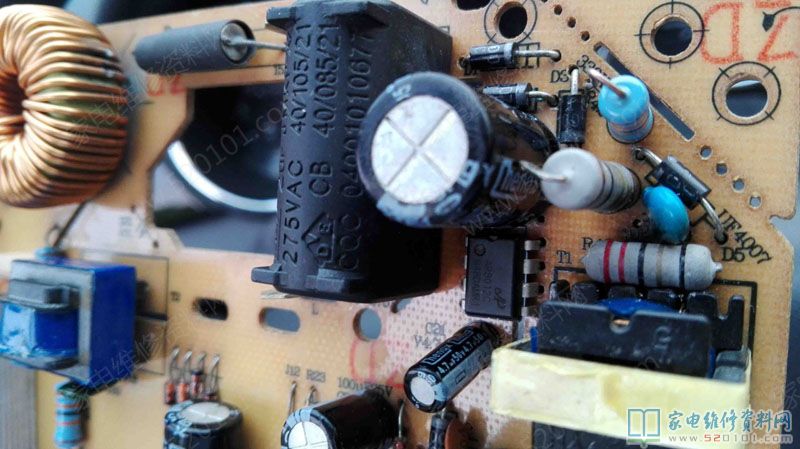

下面再把其他燒毀的正本都換掉，原先的限流電阻燒糊了也不知道是多少的，因此就換一個通用性的22歐。

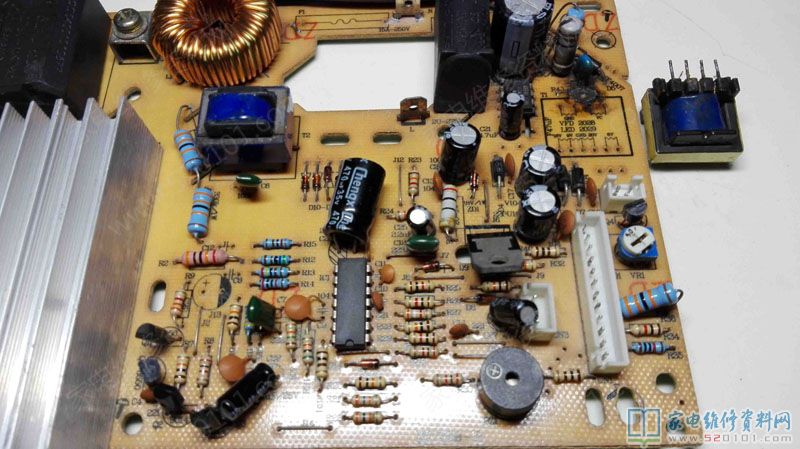

換完后再把其他一些元器件測一下，以除后遺癥。限流電阻上邊的頂峰三劍客（100K2W電阻器,102電容器，UF4007二極管）一切正常；大過濾電解法一切正常；18V穩壓極管一切正常；推動三極管一切正常，三大電容器一切正常。

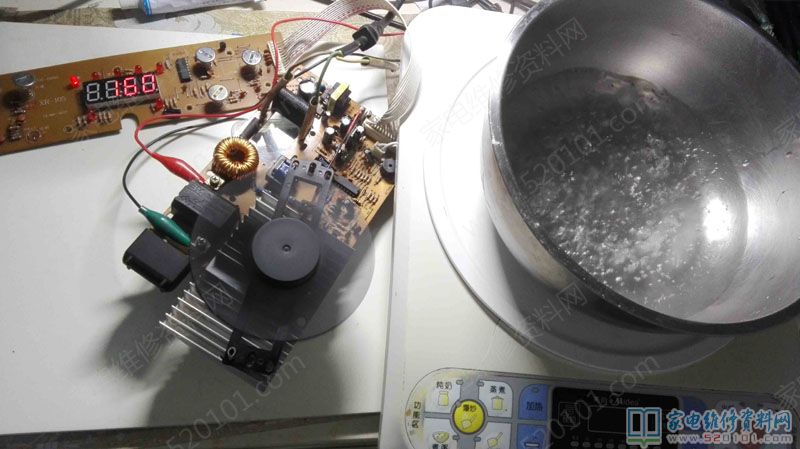

打維護插電檢測，嘀的一聲，控制面板標示燈亮。放上不銹鋼盆，檢測各類作用一切正常，檢修完畢。
