微波爐加熱主控制回路配電一部分及其它的電源電路

針對一些家用電器而言，完全弄清楚它的原理，相對性于辦法而言，是很重要的。微波爐加熱主控制回路配電一部分及其其它的電源電路，就不多說了，今日便說說這一關門開關操縱。剛一觸碰微波爐加熱，自己取名它為S3開關。

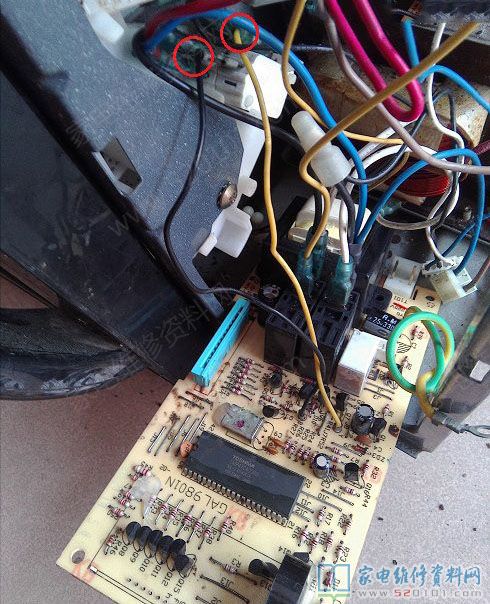

如下圖所示所顯示，如果你關掉門，這一開關接入，開門，開關斷掉，它由一根灰黑色線和一根淡黃色線聯接到電腦控制板。

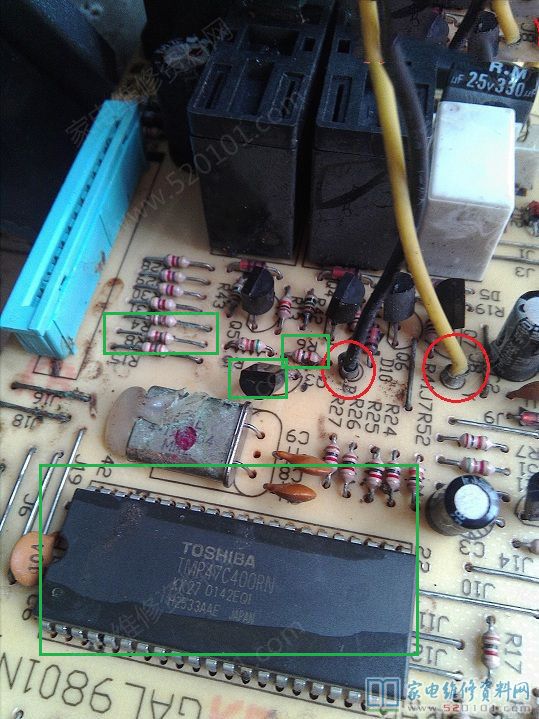

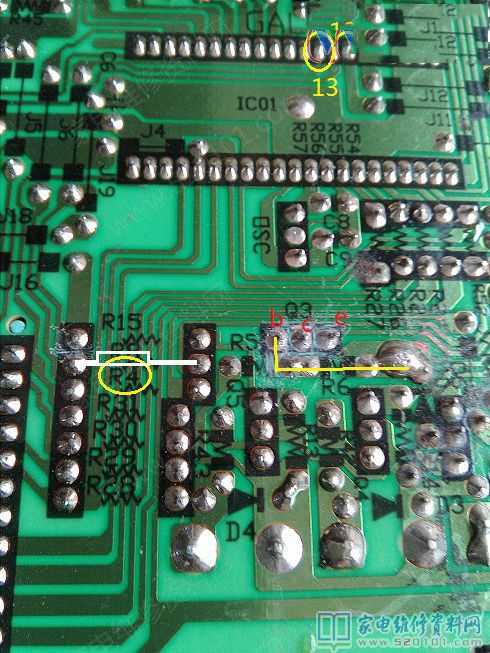

通過一番搜索，發覺這一黑條和雙黃線是接入線路板兩個點，但為何要接入這兩個點呢？觀查發覺，黑條點根據一個R6接一個名字叫做Q3的三極管的基極，雙黃線點接地裝置。而Q3的C極根據一個R52接地裝置，另一端根據一個R4收到MCU的13腳，而E極插線。

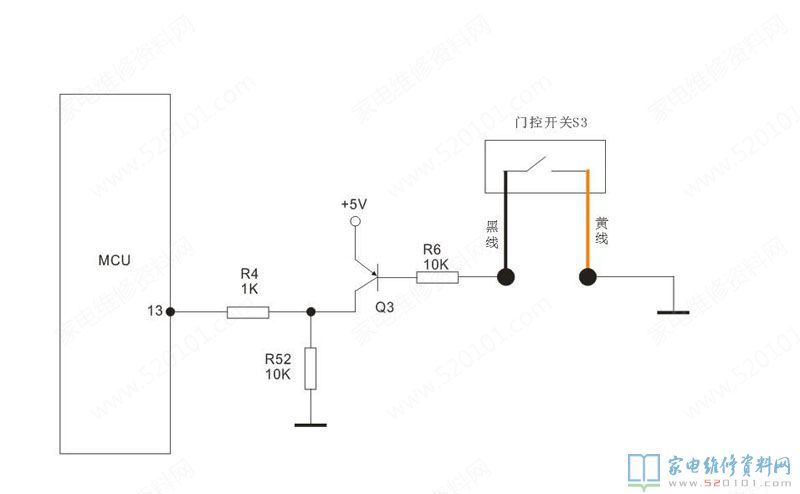

最終畫一下原理圖，應該是下面的圖那樣的，這一下就很搞清楚這一電源電路了：應門合閉時，推動S3接觸點合閉，Q3具體是一個PNP三極管，黑條和雙黃線根據R6，S3開關將Q3的基極降低，Q3關斷，將5v工作電壓根據E-D送至MCU的13腳高電平，做為微波爐加熱閉店數據信號，這一13腳檢驗到這一工作電壓，就覺得門早已關好啦。

忘掉說一點了，插上開關電源時14V工作電壓根據R5，給Q3基極一個自始至終的高電平，Q3 B極要不是低電頻得話，不是關斷的，那樣微波爐加熱不工作中，這一開關很重要。
