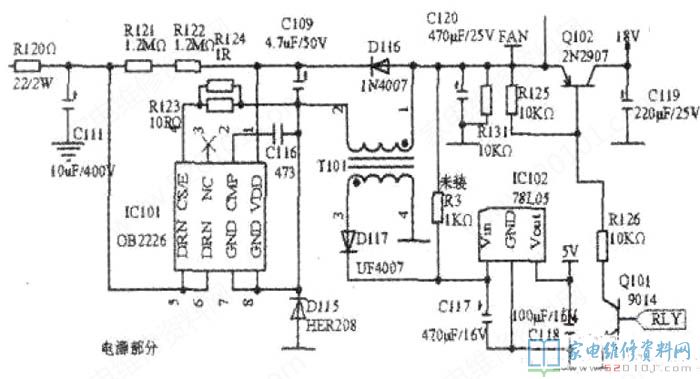

說白了串連型自激振蕩式電源開關穩壓電源電路,是指電源開關整流管(集成化在開關電源IC芯片內)與導出電源電路呈串連情況。該電路如圖下所顯示。蘇泊爾近期生產制造的電滋爐SDHC21、SDHC22及其SDHC19等全新升級表芯均選用此電源電路。
插電后,300V直流電壓加進C111兩邊,同肘經R121、R122給予運行電流量加進IC101①腳,IClol導通,電流量流過IC101⑤一④腳、R123、Tl01②~①腳,對C120電池充電。電容器C116決策IC101的導通時間(插電一瞬間,C116電池充電,方位為右正左負),電流保持IC101⑤。④腳的導通;C116充斥著電時進到充放電情況,IC101⑤。④腳中間截至。當IC101導通時,T101初級線圈儲存的磁感應電勢差為②腳正,①腳負,D115、D116、D117均截至。當IC101截止時,T101初級線圈的磁感應電勢差正相反為②腳負,①腳正.D115、D116、D117均導通。續流二極管D115的導通,為T101初級線圈的磁感應電勢差給予了釋放出來安全通道.C120兩邊產生19V工作電壓:D117的導通,使C117兩邊產生12V工作電壓,經IC102導出5v平穩工作電壓;D116的導通,使C109兩邊產生18V工作電壓,為fC101給予工作標準電壓。C116的不斷電池充電與充放電,使IC101循環往復地導通與截正,開關電源進到平穩運行狀態。當觸碰電滋爐開機鍵時,Q101獲得啟動數據信號導通,Q102亦隨著導通,整體獲得18V工作標準電壓。
