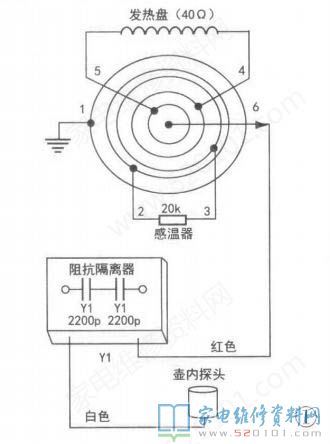

接修一臺希德XH-ZX2型電茶壺,插電后可啟動,按“智能型熬水”鍵,加水臂可指向水壺蓋孔全自動加水,電熱水壺已滿仍不斷,接著屏顯“E8”編碼,且不加溫。拆卸電熱水壺后蓋,實繪其電源電路如下圖1所顯示,汽車底盤有6個與機身相接接觸點。

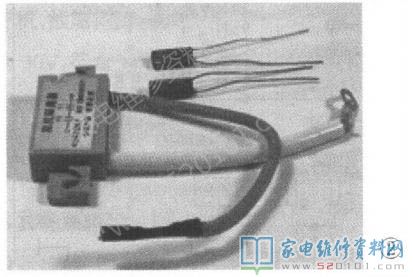

④、⑤端接發燙盤,測其電阻值約為40。,一切正常;②、③端接壺內溫度傳感器器,評測其常溫下電阻值為80kC;核心端⑥腳根據阻抗隔離器與壺內水攝像頭相接。阻抗隔離器外觀設計如2所顯示,標著二只電容串聯。評測其兩邊容量約為20pF,顯著偏小,分辨阻抗隔離器內部電容器出現異常。因為小編手頭上不存在阻抗隔離器,因此找來二只2200pF/400V電容器,串連后替代阻抗隔離器。通電調試,常見故障清除。
