接修一臺蘇泊爾C20S05電磁爐,通電機會內無源蜂鳴器

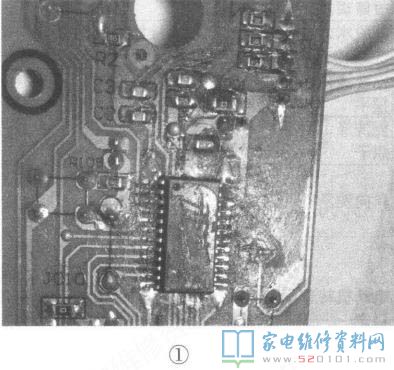

接修一臺蘇泊爾C20S05電磁爐，通電機會內無源蜂鳴器傳出一聲“嘀”音，按鍵板上的數碼管與顯示燈亮一下后滅掉，這時輕按按鍵板上一切按鍵均無反映，既不啟動、不加溫，也無一切標示或表明。剖析維修：該型機為舊款型號，按鍵板（又被稱為燈控板或燈板）選用一般輕按按鍵。依據工作經驗，遠程服務器故障狀況表明主板自查一切正常，其故障緣故通常是“開/關”鍵因使用時間較長而無效。拆卸查驗，發覺按鍵板上的9只輕按按鍵已被前一位維修人員拆換過，在路檢驗這9只輕按按鍵均一切正常。通電后，用鎰子短路“開/關”鍵兩邊仍不可以啟動，來看故障并不是按鍵出現異常而致。該設備按鍵板根據一個5針電源插座CN1及線排與主板相接，CN1管腳作用標明如下圖1所顯示。

通電測出CN1中的 5V配電一切正常，但STB、CLK、DA直流電壓在輕按按鍵時均無顯著轉變，猜疑按鍵板控制回路有什么問題。查詢按鍵板路線，無短路故障、短路、返潮、浸蝕狀況；在路檢驗按鍵板上的鮮紅色發光二極管（作為作用標示）均一切正常，逐一另加1.5V直流電壓均能一切正常閃光;拆下來數碼管調試，故障依然。以上查驗基本上清除了按鍵PCB板、顯示燈和數碼管出現異常的概率，下面查驗按鍵板推動集成icIC1（TM1668）以及外部元器件。IC1是一塊帶電腦鍵盤掃描儀插口的LED驅動操縱專用型IC，內部集成化有MCU數據插口、數據信息鎖存、LED驅動、電腦鍵盤掃描儀、RC震蕩（450kHz±5%）、通電校準等電源電路，選用貼片式SOP24封裝類型。從路線邁向看，IC1的⑥腳為 5V配電端，?腳為接地裝置端，①~③腳各自與CN1的DA、CLK、STB端相接。在路精確測量IC1①-③腳外接貼片電容和電阻器，未出現異常;通電精確測量⑥腳與?出腳間工作電壓為 5V，一切正常，難道說IC1壞掉？提醒：若電磁爐按鍵板上的發光二極管（含數碼管內的發光二極管）引路、短路故障或走電，均很有可能造成按鍵失效、不啟動或操縱出現異常等故障。因小編手頭上無TM1668，但有一塊美的電磁爐按鍵板推動集成icMC2102D，這二者的各腳作用基本一致，決策代用一試。

換掉MC2102D后調試，故障依然。此故障是另有緣故，或是TM1668與MC2102D不可以立即代用呢？在調試中，控制面板上未放鍋，針對一切正常機來講，這時按鍵板上的數碼管會表明故障編碼°倘若按鍵板推動集成ic毀壞造成數碼管不可表明故障編碼，那麼數分鐘后主板上的單片機也會傳出關機指令，無源蜂鳴器會隨著傳出一聲“嘀”音，但遠程服務器并無這一聲“嘀”音。因無源蜂鳴器只由主板上的單片機操縱，因此猜疑主板上的單片機運行狀態出現異常。為了更好地認證以上猜疑是不是恰當，拔退出盤正中間的爐腔溫度測量電源插頭長期調試，無源蜂鳴器仍僅僅在通電時傳出一聲“嘀”音，來看主板上的單片機電源電路確實有問題。

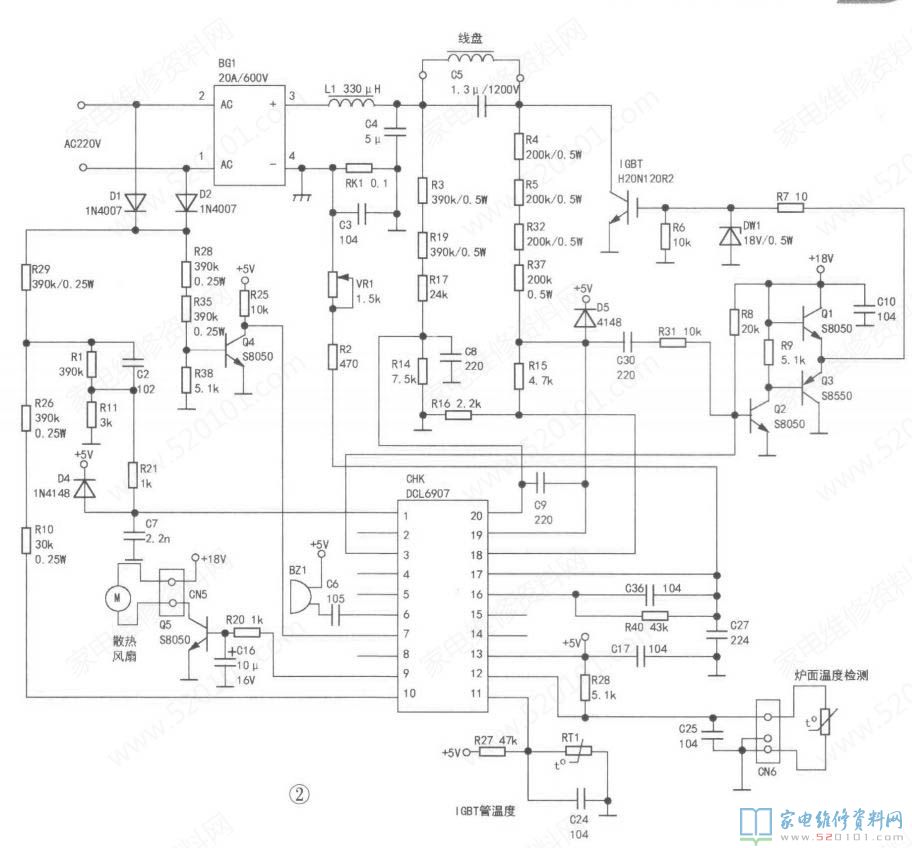

該設備主板上的單片機UI（CHKDCL6907）是一款針對電磁爐電源電路特性而制定的專用型MCU，內部集成化有SH6610D（CPU核心）、RAM、ROM和計時器，及其電磁爐的操縱函數公式電源電路，包含檢鍋、輸出功率勻速運動、電流量限定、輸出功率限定和工作電壓、電流量、溫度等數據采集電源電路，普遍用以蘇泊爾、崩騰、康樂等知名品牌電磁爐中，其外圍電路十分簡約，實繪該設備有關電源電路如下圖2所顯示。提醒：在具體運用中，須向單片機內部儲存器載入管理程序（這一全過程常稱之為程序編寫或燒寫），不然單片機沒法工作中。

針對同一型號規格單片機來講，在同一知名品牌電磁爐中所寫程序通常同樣，而在不一樣知名品牌電磁爐中所寫程序一般不一樣（在電源電路上面主要表現為一部分自定管腳作用不一樣，外圍電路有一定的差別）。因而，若要拆換電磁爐的單片機，在一般而言，只有換用本知名品牌電磁爐常用的同樣型號單片機。通電精確測量5?腳配電一切正常，關閉電源后精確測量U1?、?腳外接的同歩工作電壓檢驗電阻器，及其①腳外接的浪涌電壓檢驗電阻器，均一切正常。轉為檢驗爐腔溫度與IGBT管溫度測量電源電路，未出現異常，猜疑U1毀壞，回購用以蘇泊爾電磁爐的單片機CHKDCL6907，裝上調試（未放鍋），指示燈亮，按“開/關”鍵后，機內傳出檢鍋聲，兩三秒后按鍵板上數碼管表明編碼“E1”;放入鍋調試，加溫與各類操縱作用均一切正常，至此故障清除。過后沒多久，小編又接修一臺同型電磁爐，故障狀況是開機后數碼管表明編碼“E0”，不加溫，而且無源蜂鳴器也無鳴叫聲。

在蘇泊爾電磁爐中，編碼“E0”表明內部電源電路出現異常。核查，故障緣故是IGBT管操縱極外接的18V穩壓二極管PW1穿透，更換后故障清除。

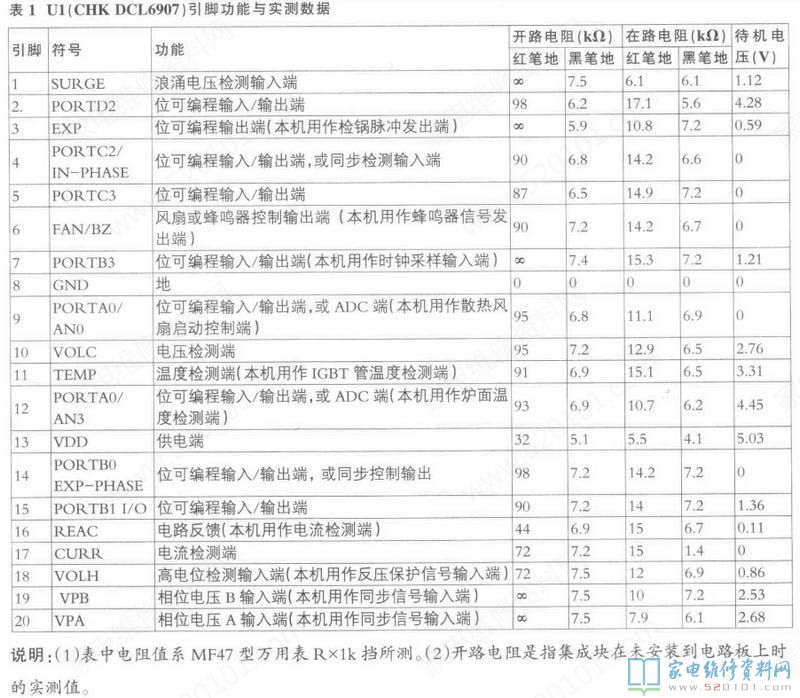

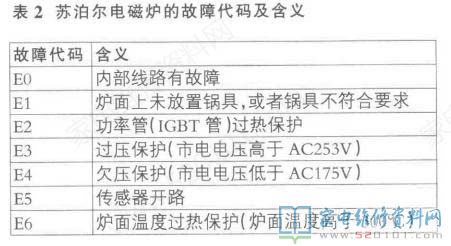

提醒：TM1668.SM1668與MC2102D均為電磁爐顯示系統集成ic試驗后發覺，這三者可以互相立即代用。為有利于實修時參照，特另附U1在常規狀況下的引路電阻器、在路電阻與休眠工作電壓實測值（見表1），及其蘇泊爾電磁爐的故障編碼及含意（見表2）。
