通電精確測量電容器EC4兩直流電壓為 5V

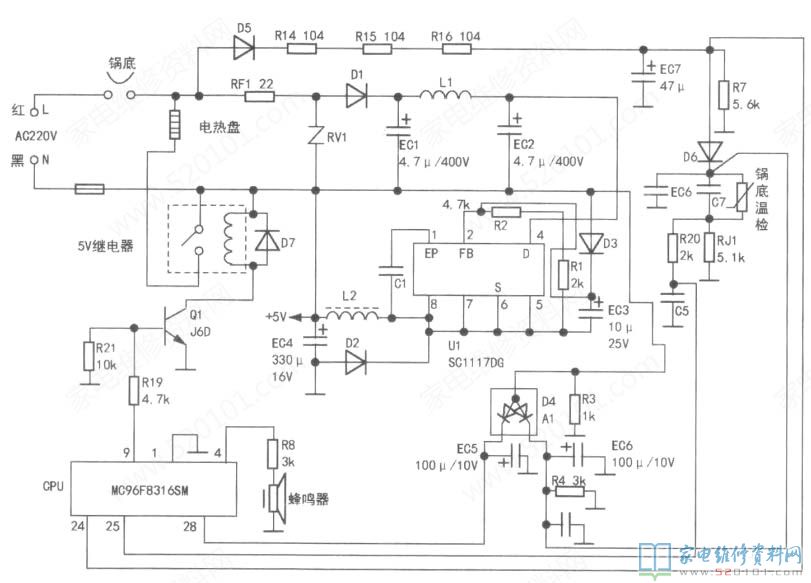

一臺佑品（IUIPI）YPC50H5電飯鍋，煮米飯會爆，并且機內異味重。開啟后蓋，發覺繼電器已燒蝕，內部接觸點黏連在一起，不可以斷開電加熱盤配電。依據檢修工作經驗，換上12V繼電器試機，繼電器不吸合。精確測量繼電器操縱三極管Q1（絲印油墨號:J6D）b、e結已短路故障，拆換Q1后試機，繼電器沒法徹底吸合。為有利于維修，特實繪其電腦主板（板號：EN1-YC4OH5-CN-CIO）電源電路，如下圖所顯示。通電精確測量電容器EC4兩直流電壓為 5V，原先該設備常用繼電器電磁線圈工作標準電壓為5V（在小電器中，很多應用5V繼電器，一些攜帶式商品還選用3.3V繼電器），換上5V繼電器后試機，常見故障清除。
