該抽水器電路以每節鋰電池恒流電源/恒壓線形充電維護集成

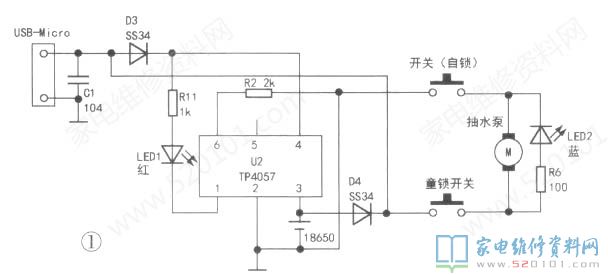

該抽水器電路以每節鋰電池恒流電源/恒壓線形充電維護集成icTP4057為關鍵構成，實際上繪電路如下圖1所顯示。TP4057內嵌防倒充電路、熱意見反饋等電路，可對充電電流量開展自動調節。該抽水器選用USB-Micro插口，非常容易兼容開關電源；內嵌18650型鋰電池，為離心水泵配電。應用時，將抽水器放置純凈水桶上，按壓電源開關，鐵桶內的水便可抽中電熱水壺或別的器皿內，具備很強的應用性。

拆卸查驗，鋰電子器件電池電壓小于3V，已沒法推動水泵旋轉；查驗pcb線路板，發覺有滲水印痕；通電，測出TP4057④腳（VCC）工作電壓約為5V，但充電導出端③腳工作電壓為0V，猜疑TP4057因滲水已燒毀。在廢充電板上尋找一只TP4057換掉后，充電標示紅燈亮且充電一切正常，待紅燈滅掉后（充電完畢）調試，一切正常。
