一臺小熊YSH

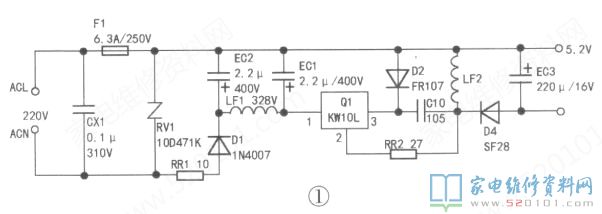

一臺小熊YSH-B18P1型養生壺，通電后控制面板無表明，各功能按鍵失靈，不加溫。依據故障狀況分辨，故障緣故該是電源電路出現異常。拆卸基座，由此可見該壺操縱集成ic為JC1628A，電源電路中有一形近塑封膜三極管的元件Q1(KW10L)，實際上繪電源電路如下圖1所顯示。

搜集資料獲知，KW10L是一款致力于小輸出功率非防護開關電源電路而制定的電源管理芯片，內嵌500V髙壓MOSFET管，具備寬工作電壓鍵入、精確恒壓操縱、過電壓、欠壓保護等作用。插電，測出EC1兩端電壓為328V，但開關電源導出端EC3兩端電壓為0V。關閉電源檢驗Q1以及外部元件，未出現異常。先后代用Q1外部元件調試，當拆換C10后，故障清除。
