        X0G50一428G型全自動洗衣機變速電源電路

        發布日期: 2021-12-20 00:24 瀏覽:167
        核心摘要:X0G50一428G型洗衣機調速電路如圖1所示。TDA1085C的⑤腳和⑨腳間的電路為轉速設定電路。⑤腳為設定速度信號輸入端,⑨腳為V∞、端。在⑤腳和⑨腳問的4個電阻構成電阻網絡(速度設定網絡),接入
        點一下變大

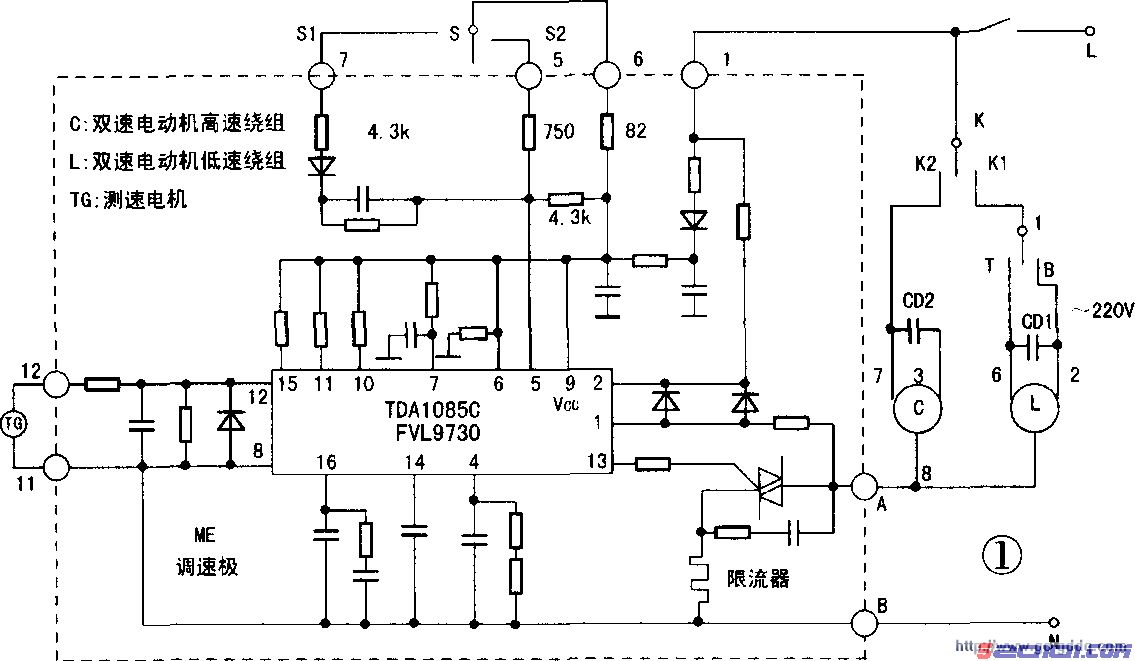

        X0G50一428G型全自動洗衣機變速電源電路如下圖1所顯示。TDA1085C的⑤腳和⑨出腳間的電源電路為轉速設定電路。⑤腳為設定速率數據信號鍵入端,⑨腳為V∞、端。在⑤腳和⑨腳問的4個電阻組成電阻互聯網(速率設定互聯網),連接的電阻值,不一樣集成ic獲得的標準工作電壓也不一樣。
        程序控制器K線操縱清洗和脫水的變換,1線操縱電機正反轉,s線調節脫水轉速。當K與K1接入、S懸在空中時,TDAl085的⑤腳和⑨出腳間電阻為4.3kΩ,清洗電動機L(即單速電動機的低速檔繞阻)推動滾桶以55r/min的轉速作清洗運行;當K與K1、S與S1與此同時接入時,⑤腳和⑨出腳間多連接一只4.3kΩ電阻及二極管等元器件,電動機L推動滾桶以100r/min轉速作脫水前的擺勻運行;當K與K2、S與S2接入時,⑤腳和⑨腳間接性入電阻是4.3kΩ與82Ω和750Ω電阻并接互聯網,電動機C推動滾桶以800r/min轉速作快速脫水運行。那樣,根據程序控制器接觸點的變換促使單速電動機具備4種轉速。
        限速電動機TG將機械設備轉速以工作電壓方式(即抽樣工作電壓)運輸至TDA1085C的12腳。通過TDA1085C內部解決后由13腳導出開啟單脈沖,操縱晶閘管導通角,使電動機做到設定轉速。
