大陽能熱水器已經進入人們的生活一段時間了。眾所周知,太陽能熱水器可以給我們帶來更便宜的資源消耗,使用太陽能更干凈,可以說是為了減輕我們生活中的節能負擔。今天,王師傅將和大家談談從農村到大都市的偉大發明,太陽能熱水器的安裝過程是什么??希望大家能參考一下。文章由專業工程師總結整理,這是標準!
準備工作
準備施工工具:扳手、電鉆、螺絲刀等。
打開包裝,按裝箱單檢查配件是否齊全。
(1)真空管的數量和完整性。
(2)電加熱(可選件)外觀是否完好。
(3)水箱箱體是否完好。
(4)各支撐輔件是否齊全。
(5)智能控制器包裝是否完好。
(6)恒溫混水電磁閥包裝是否完好。
安裝支架
選擇安裝位置
一般安裝在屋頂上,座位北朝南 ,向南偏西5~10°,確保沒有陽光遮擋。盡量減少入口管道,增加日照時間。用指南針找到正南位置,做好標記。
2.組裝支架(下圖)
安裝時,前片(斜梁、方盒、方盒支撐、地腳、前水平支撐、前斜支撐)和后片(后立腿、后水平支撐、后水平梁、后斜支撐)應按說明書組裝在一起。用扳手擰緊螺釘,扭矩適當,無松動。然后安裝前后片的側斜支撐,起到結構加固的作用。左右對稱,逐一安裝。最后,前后片由桶拖(見下圖)組裝在一起。組裝后,確保后支架垂直框架與地面成直角。用扳手擰緊所有螺釘,適當扭矩,防止滑扣。所有支架連接均采用不銹鋼螺栓。
3.安裝水箱和真空管后,檢查所有螺釘并擰緊。
固定支架
一般采用水泥墩、膨脹螺栓或鋼絲繩固定,根據屋頂情況選擇最佳固定方式。如果只能打膨脹螺栓,膨脹螺栓可能會損壞防水層,需要防水處理。僅介紹常用的鋼絲繩固定方法。
鋼絲繩固定方法:將鋼絲繩或大鋼筋套在前支架左右框架和桶支架左右U型環上,并用螺母擰緊,將連接好的四根鋼絲繩或鋼筋拉伸到熱水器的四角,在女兒墻或其他地方選擇合適的位置,鉆孔按膨脹鉤,用U形環牢固連接鋼絲繩或鋼筋與相應膨脹掛鉤。
安裝水箱
安裝電加熱
打開電加熱口的防塵保溫蓋,松開里面的螺絲,用起子撬開底部堵塞,檢查內置密封膠圈,看是否合適,放入內置電加熱棒,擰緊,恢復擰緊螺栓。(逐漸擰緊,避免部分地方膠圈壓力不實,防止漏水),然后蓋上防塵保溫蓋,電源線穿出留在外面。如下圖所示:
2.先將水箱放在組裝好的支架上,用螺栓連接水箱和桶托,擰緊架子與桶托連接的螺母,使水箱兩端與支架左右兩端的距離相等,真空管中心線與前支架平行,然后將硅膠密封圈放入內桶翻邊孔中。
3.水箱高度高于入戶高度1-2米。
安裝真空管
1.管座安裝:首先安裝真空管座,集熱管下部安裝管座,管座安裝在支架指定位置。
2.插管:插管前,檢查保溫層水箱內膽上的密封硅膠圈是否安裝到位,真空管工藝尾角是否損壞,水銀涂層的透明度,管口是否有加工毛刺和圓度。將真空管外的密封膠圈套入真空管約15個CM,用肥皂水充分浸泡管口,右手握住真空管的尾端,一是保護工藝尾角,二是方便插管用力。將真空管插入垂直管口,用力均勻,輕輕推入水箱,插入后退回管座。所有真空管依次安裝。如下圖所示:
3.管道連接后,檢查無漏水現象后,將真空管外密封膠圈推至水箱連接處底部,密封緊密。
接冷熱水管
1.進出口用生膠帶包裹,然后上管件,連接太陽能專用管道。進出口高度高于入口高度1-2米。
電伴熱帶緊貼管道外壁(見下圖),用粘性扎帶扎緊。
3.傳感器安裝在水箱上側的水位計孔內,然后送鎖緊裝置,插入金屬傳感器,插入水箱底部,鎖緊固定,防止移動和脫落。如下圖所示。傳感器線隨入口水管進入房間。
4.管道外側采用δ=30cm厚聚乙烯橡塑管殼保溫,外包鋁鉑膠帶保護層。電加熱器的端口也需要保溫。
5.太陽能水箱由自來水口連接。
室內安裝: 找到冷水源,安裝球閥、止回閥和四通。注意止回閥的安裝方向(箭頭指向水箱進水方向);球閥手柄的旋轉方向與人們的習慣一致。太陽能熱水連接在四通上口,閥門(或球閥)和鎖母連接在一起,自來水冷水連接在一起,淋浴噴頭和盆水噴嘴(或盆水噴嘴)分別連接在左右。如果在高水壓區域和自動供水太陽能(非溫度控制儀器),則在室內安裝單向限流閥。具體安裝方法為:在供水管道混水閥前安裝高水壓區域(防止冷水在混水洗澡時不使用熱水);自動供水類型安裝在混合閥后的供水管道前。如果用戶使用區域定期供水,可以安裝儲水箱,可以安裝在室內或屋頂。如果用戶使用區域的水壓較低,可以安裝增壓泵。增壓泵的安裝位置應干燥通風,避免潮濕。
連接后,用管卡固定管道,直徑為 6MM鉆頭,鉆深為4CM孔,位置在兩塊瓷磚之間,加木楔。管卡間距不得大于0.6M。拐彎時以90°、半徑10CM要求橫平豎直,并加雙管卡。
若廚房接太陽能熱水,如果你想在室內打墻孔,你應該選擇一個隱蔽的位置,從外到內打,目測墻壁的厚度。當鉆頭將穿透墻壁時,減弱用力,用錘子輕擊穿透的部分,用木板按壓墻孔周圍部分,避免孔太大,墻壁脫落,影響美觀。
室內管道與太陽能相連:室內管道固定后,通知樓上工作人員將上下水管與太陽能水嘴連接,上下水管長度適中,方向合理,避免水嘴受力過大,下水嘴高度高于煙道處下水管,嚴禁反坡。
接線
1.電加熱接線:紅線為火線,雙色線為接地線,其余為零線(見各品牌說明書)。剝皮,露出2cm左右銅線,并套熱縮管,絕緣防塵。然后將電源線與三根線對色連接,連接牢固,用防水絕緣膠帶從外面包裹,避免短路。三根線的另一端對應智能控制器的1#(地線)2#(火線)3#端子(零線)。
2.電伴熱帶接線:在電伴熱帶端口切割斜截面,使兩條線距離相對較遠,避免短路連接。用絕緣膠帶纏繞,使其完全絕緣,將電伴熱帶端頭與管道端頭對齊,用絕緣解釋固定在管道上,使其靠近管壁。另一端是智能控制器的4#、5#端子,如有增壓泵,泵接線與電伴熱并聯。
安裝智能控制器
智能控制器具有自動供水、定時供水、定溫供水、缺水保護、定時加熱等功能。
1.首先定位,一般安裝在室內側墻上,打孔,插入塑料管,將塑料管全部插入墻內,然后在墻上安裝測控儀的固定底座。如下圖所示。
傳感器信號線與控制箱的信號線接口按標記對接,插牢。
3.恒溫混水電磁閥應水平安裝,電磁閥的接線應分別連接到控制箱上的接線端子。
安裝全天候測控儀:
打開測控儀下方的接線盒蓋
2.將水溫和水位傳感器探頭電纜的插座與插頭的紅色標簽對應,然后插入。
3.將支架安裝在不直接淋水、易于觀察的地方,用螺釘固定牢固。
4.將測控儀掛在支架上,參照接線示意圖將電磁閥、水泵或電熱帶、電加熱管連接到相應的接線座上,不得連接錯誤,否則會造成電器燒壞等故障。
5、 連接線可從左右后三個位置出線,蓋上接線盒蓋,安裝后檢查無誤上電自檢。
調試運行
安裝完畢后,接通控制器電源,試運行。
確認正常運行后,清理工具,清理現場。
3.計算和記錄室內安裝用品的數量,并與用戶核實。請在配件材料清單上簽字,認真講解和演示太陽能的使用方法和注意事項,直到用戶學會為止。請填寫安裝質量評估表,填寫保修卡后交給用戶,告知其功能。
安裝完畢。
注意事項
熱水器主體朝陽,前上方無遮擋物,確保全天陽光照射,注意固定牢固,每年檢查一次。
2.水邊插管用水潤滑真空管頭,雙手輕輕將真空管插入水箱,插入時縱向用力,不要斜插。
3.普通水箱上部排氣口不得堵塞,以免因進氣或排氣不暢而損壞。
4.為了在冬季安全運行,室外管道必須保溫良好,防止管道在冬季凍結或每天適量通水(安裝管道電伴熱帶),防止管道結冰。
5箱與玻璃真空集熱管接觸處滲水,應重插或更換防水圈。
6.嚴格防止缺水和空水。斷水空曬后,集熱管悶熱溫度高時不要突然注入冷水,以免管道因溫差過大而爆裂,早晚無陽光時再注入冷水。
7.塵埃影響陽光透射率,真空管表面應經常清潔。
8.對于自來水壓力過大的用戶,請在供水時打開進水閥;自來水壓力不足的用戶可安裝管道泵。

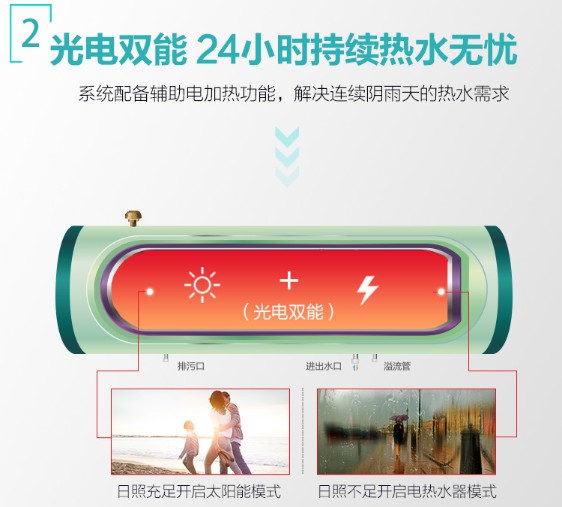

9.光電互補產品,電加熱器接地良好,嚴禁帶電洗澡。
在我們的專業工程師為您提供建議,專業安裝材料,非常詳細,你可以看到專業決定質量,我們在實際安裝中也必須小心,可以請師傅為您安裝,因為師傅更專業,對于太陽能熱水器,一些安裝也是一個安全問題。所以我們必須仔細考慮,才能享受無憂無慮的生活!
