三菱電機空調連接線與壓縮機回氣管之間間距短，解決斷電故障問題

故障現象：安裝使用半年后，空調不規則顯示P0模塊保護，后期頻率高，有時半小時，有時10分鐘。

故障范圍：室外電控、壓縮機、壓縮機、連接線組、變頻模塊

故障處理的思路和步驟：

第一步：開機檢查室內機L，N有230V電源電壓輸出到室外，N、S之間有直流2-24V脈沖電壓，故確定故障在室外機。

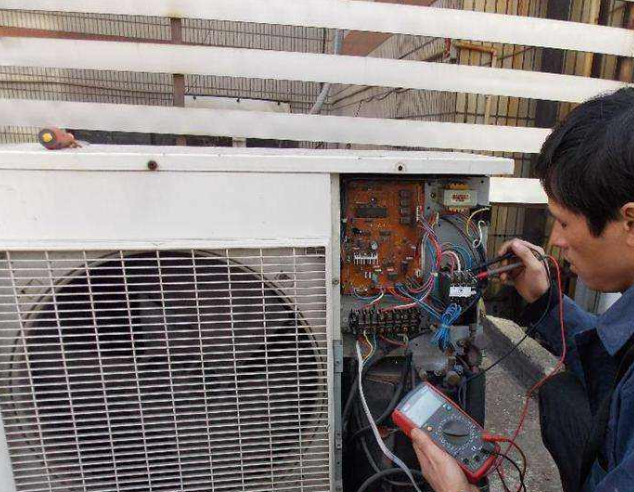

第二步：第一次壓縮機運行3分鐘后，室內機顯示P0 第二次壓縮機運行10分鐘后顯示P0，打開外殼，發現電源指示燈亮，用萬用表測量模塊P，N端有300V外電路板整流濾波電路的直流輸入是正常的。

第三步：關閉整機電源，待指示燈全部熄滅后，將壓縮機輸入U,V,W拔下插件，用萬用表二級管檔測量變頻IPM測量電控板上的U(藍)模塊，V（紅）、W(黑)測量U之間的電阻V、VU、UW、WU、VW、WV一般情況下，6個模塊的組合電阻應為300KΩ-800KΩ并且阻值平衡，如果電阻小于100KΩ或大于3MΩ或阻值不平衡(差值大于30)KΩ)，模塊損壞，6路阻值為450 KΩ阻值正常。

第四步：用萬用表二級管檔測量壓縮機三相繞組的阻值和絕緣，阻值為1.6Ω，沒有短路和開路現象。當測試壓縮機繞組對外殼的絕緣時，意外發現壓縮機繞組對外殼的電阻為零，存在短路現象。進一步檢查發現，壓縮機連接線與外銅管之間的間隙過小。壓縮機長期運行時，壓縮機線組與銅管摩擦，損壞壓縮機連接線組的絕緣，繞組與地面間歇性短路，導致模塊電流過大，P0模塊保護不時發生。

處理措施：

更換壓縮機連接線，調整連接線與壓縮機回氣管之間的距離，避免再次摩擦。通電試驗機正常。
