全自動收縮包裝機控制原理及維修介紹

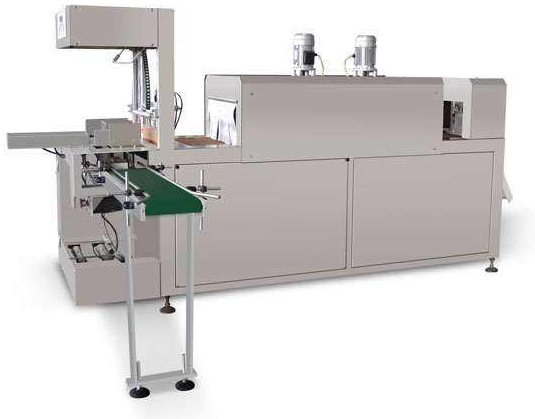

全自動收縮包裝機是一種高度自動化的設備，該產品廣泛應用在藥品、食品飲料和家化等行業，應用收縮機可大大減少采用中盒包裝的材料和人工成本，具有重要的經濟意義。其簡單介紹如下：

　　1、設備原理和結構

　　全自動收縮包裝機是一種氣動元件和機械裝置相結合的，由plc和其它外圍線路控制的自動包裝設備。該設備的執行元件是氣缸。由二位五通電磁閥控制其前進和后退。氣缸的工作位置由磁性開關和接近開關檢測并反饋給plc，由plc通過程序發出控制命令給相應氣缸的電磁閥，從而控制氣缸的動作。

　　2、故障維修

　　plc故障主要有輸出點繼電器接點粘連。如果該點控制電機，故障現象為有信號啟動電機后，電機運轉，但停止信號發出后，電機卻不停止運轉，當plc停電后，電機才停止運轉。如果該點控制電磁閥。故障現象為電磁閥線圈不斷電，氣缸不復位。如果用外力撞擊plc使粘連點分開的方法，可以協助判斷該故障。

　　plc輸出點故障的維修方法有兩種，比較方便的一種是用編程器修改程序，將損壞的輸出點修改為備用輸出點，同時調線。如控制電磁閥的1004點損壞，改為備用點1105點。可用編程器找到1004點的相關語句，keep（014）01004為keep（014）01105。控制電機的1002點損壞，改為備用點1106，修改1002點相關語句out01002為out01106，同時調線即可。

　　如果沒有編程器，則可采用比較麻煩的第二種，拆下plc，拆開plc將備用點的輸出繼電器拆下換到損壞的輸出點上。再按原線號安裝即可。

　　2.2接近開關故障

　　收縮機包裝機有五個接近開關。三個用于刀保護，二個用于控制上下膜放膜電機。其中用于控制刀保護的，偶爾一二次誤動作，就會打斷正常的運轉過程，且由于故障出現的次數少，時間短，給故障的分析、排除帶來一定的困難。故障典型表現為偶爾出現熔刀下降未到位又自動抬起。故障原因是熔刀在下降過程中沒有遇到被包裝物，而熔刀升位接近開關失去信號，就與護刀板接觸到被包裝物一樣，熔刀自動向上返回。

　　故障維修方法，可將熔刀升位接近開關并聯安裝一個同型號的開關，雙開關并聯工作，以提高其可靠性。

　　2.3磁性開關故障

　　磁性開關用于檢測氣缸的位置和控制氣缸的行程。疊層、推包、壓包和熔刀四個氣缸動作相互關聯，用磁性開關來檢測和控制它們的位置。故障主要表現為后續氣缸不動作，原因是氣缸速度較快，導致磁性開關不能檢測到信號。如推包氣缸速度太快，推包復位后，壓包和熔刀氣缸不動作。

　　故障維修方法，可調整氣缸及其二位五通電磁閥上的節流閥，調小壓縮空氣流量，降低氣缸運行速度，直至磁性開關可以檢測到信號為止。

　　2.4電磁閥故障

　　電磁閥故障主要表現為氣缸不動作或不復位，原因是該氣缸電磁閥不能換向或竄氣。

　　如果電磁閥竄氣，由于進出氣路相通，機器的空壓壓力達不到工作壓力，刀梁上升不到位。刀梁保護接近開關不工作，全機運行的先決條件不成立，機器不能運行，這很容易與電氣故障相混淆。電磁閥竄氣都存在漏氣聲，仔細聽聲源和用手搜尋漏氣點，一般可以很容易找出竄氣的電磁閥。
