轉子流量計測量方法工作原理

工作原理

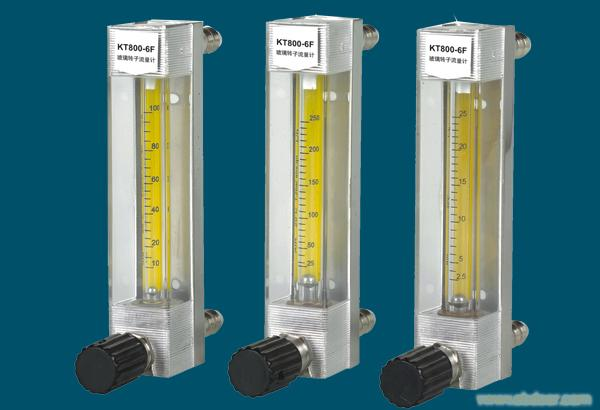

轉子流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管;轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力(這個力的大小隨流量大小而變化);當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，這時作用在轉子上的力有三個:流體對轉子的動壓力、轉子在流體中的浮力和轉子自身的重力。 流量計垂直安裝時，轉子重心與錐管管軸會相重合，作用在轉子上的三個力都沿平行于管軸的方向。當這三個力達到平衡時，轉子就平穩地浮在錐管內某一位置上。對于給定的轉子流量計，轉子大小和形狀已經確定，因此它在流體中的浮力和自身重力都是已知是常量，唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時，轉子將作向上或向下的移動，相應位置的流動截面積也發生變化，直到流速變成平衡時對應的速度，轉子就在新的位置上穩定。對于一臺給定的轉子流量計，轉子在錐管中的位置與流體流經錐管的流量的大小成一一對應關系。

測量方法

將銜接上透明的水管，用水柱高坐壓力，用高靈敏度數字萬用表測量電壓，傳感器接上12v電壓。記錄數據。如成線性關系，則表示性能穩定，可以使用。差壓式壓力傳感器通過氣管被連在兩取壓管上。當有液體流過導液管時，輸入管與輸出管之間會產生的壓力差，輸入管壓力大于輸出管的壓力。由差壓式傳感器檢測這個壓力差，并轉換成電壓信號。

轉子流量計的調試期故障調試期待故障一般出現在儀表安裝調試階段，一經排除，在以后相同條件下一般不會再出現。常見的調試期故障一般由安裝不妥、環境干擾以及流體特性影響等原因引起。輸出信號亦會有一定程度波動。兩種或兩種以上液體作管道混合工藝時，若兩種液體電導率(或各自與電極間電位)有差異，在混合未均勻前即進入流量傳感器進行流量測量，輸出信號亦會產生波動。傳感器可以水平和垂直安裝，但是應該確保避免沉積物和氣泡對測量電極的影響，電極軸向保持水平為好。垂直安裝時，流體應自下而上流動。傳感器不能安裝在管道的高位置，這個位置容易積聚氣泡
