玻璃與水玻璃的區(qū)別

每個人都看過“水玻璃”和“玻璃”，知道水玻璃的人不多，今天我們一起來看看下它們之間的情況有什么不同。

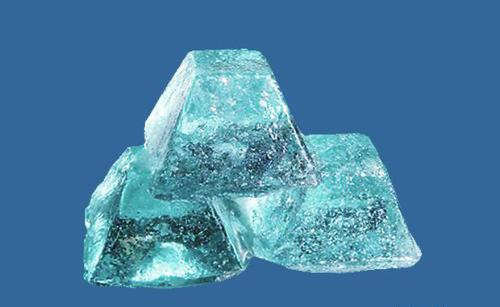

首先講一下玻璃吧，玻璃的形體無處不在，一般的玻璃都是透明的固體，主要成分是二氧化硅，用來隔風透光，玻璃不會像液體一樣靠重力流動。南有水玻璃俗稱，咱這邊一般叫泡花堿，是水溶液中的硅酸鈉，主要成分是水分，氧化鈉和二氧化硅。水玻璃與玻璃的不同之處在于：水玻璃是液體，玻璃是固體；玻璃是以白炭黑為主要成分，水玻璃是用石英砂、碳酸鈉等經(jīng)高溫水浸得到的液體，以硅酸鈉為主要成分。

玻璃是易碎的，但是如果保護好，使用幾十年沒有問題，但是水玻璃不同，一般保存期在5年左右，水玻璃應(yīng)置于無油、無水、干凈、干燥的地方保存。

在許多方面，水玻璃也有多種用途，可以與各種礬配制成防水劑，用于局部搶修；水玻璃與石英粉配制，可用于高抗酸性工程，如硫酸池等。

建筑中使用的玻璃較多，水玻璃主要用于各種結(jié)構(gòu)的防腐，因為水玻璃耐酸、耐溫，而且價格便宜，使用方便，例如，家里都有洗衣液、肥皂等，可作水質(zhì)軟化劑和助沉劑。

水玻璃鑄造掛砂時應(yīng)注意什么

水性玻璃在鑄造工藝中起著重要作用，先將料漿配成兩層面層：水性玻璃加水稀釋至1.28~1.30，然后加入鋯英粉，其比例為1:1.1~1.2 (注意根據(jù)溫度變化調(diào)整比例)，進行機械攪拌，然后加入清洗劑、消泡劑百分之零點零五，繼續(xù)攪拌，時間不少于6小時，靜置4小時后再攪拌均勻即可使用。在密度為1.30~1.32的水玻璃中，三層過渡層添加鋁粉和石英粉，比例為1:0.5:0.5。加強層與三層相同，比例稍有加厚。

然后用100 Ml的流杯對料漿進行粘度測定，表層、二層和三層分別為28~35秒和45~50秒。掛漿機將經(jīng)檢驗合格的模組浸入攪拌均勻的漿料中，上下移動兩次，然后提出，用毛刷將字形及死角處的氣泡刺破并刷漿，刷去多余的漿料，整個模組要求掛漿均勻，無遺漏，先五堆，然后再掛漿機，整個掛漿機過程不能過長，以免表面自然硬化而不能掛漿機。

撒砂動作要快，避免漿液滴落堆積，撒砂要均勻無空隙，撒砂后模具應(yīng)放置在通風處自然干燥后再投入氯化銨溶液進行硬化，從三層起便不必直接投入氯化銨溶液進行硬化。
