窯頭燃燒器的使用經(jīng)驗

現(xiàn)將兩種燃燒器的使用情況及經(jīng)驗作一總結(jié)，以供參考。

??1?原燃燒器的基本情況

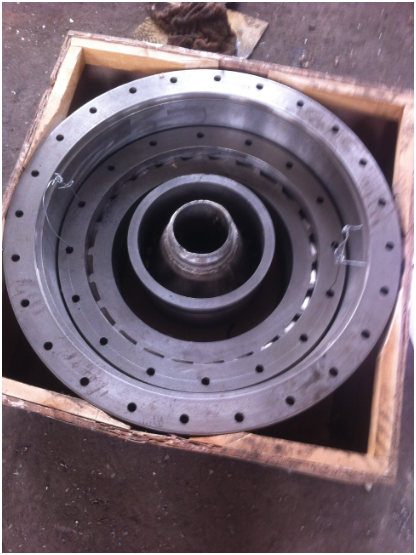

??1.1?燃燒器的頭部結(jié)構(gòu)

??可以看出，我公司燃燒器與皮拉德公司的原Rotaflam型燃燒器相比較，除頭部結(jié)構(gòu)去掉攏焰罩之外，其他如風道和通道數(shù)量、排列順序和結(jié)構(gòu)基本雷同。顯然，這是法孚皮拉德公司剛從皮拉德公司轉(zhuǎn)接過來時的過渡產(chǎn)品。

??1.2?配風及操作表壓

??燃燒器的配風列于表1。

??表1?煤風和凈風羅茨風機的主要參數(shù)

煤風和凈風羅茨風機的主要參數(shù)

??實際操作參數(shù)：

??按要求，在操作時外風表壓控制在24kPa左右，可實際上我公司兩條線在操作時的表壓值如表2所列，表中的噴出速度和推力是核算出來的。

表2?操作時燃燒器上壓力表的表壓

操作時燃燒器上壓力表的表壓

??1.3?所用煤質(zhì)的工業(yè)分析、水分和細度

??該公司一直使用優(yōu)質(zhì)煙煤，其工業(yè)分析、水分和細度列于表3中。

表3?公司使用煤質(zhì)工業(yè)分析、水分和細度

我公司使用煤質(zhì)工業(yè)分析、水分和細度

??2?原燃燒器存在的問題及其分析

??2.1?火焰成形不好，推力和剛度不足

??從燃燒器頭部結(jié)構(gòu)看，這種燃燒器為了解決皮拉德公司原同型號燃燒器攏焰罩磨損過快的問題，將攏焰罩去掉。這就失去對火焰射流根部收攏的作用，使火焰射流角增大。從設(shè)計理念上看，這種燃燒器采用的是大風量低噴出速度的設(shè)計理念。由表1和表2可見，雖然一次風量很大，但噴出速度很低，造成火焰射流的推力和剛度不足，火焰不穩(wěn)定。由以上兩個因素，導致火焰分散無力，熱力不集中，使窯前溫度提不高，出窯熟料溫度低，二、三次風溫降低。因此對熟料良好燒成、分解爐升溫和窯頭余熱發(fā)電系統(tǒng)的良好運行都產(chǎn)生很大的不利影響且存在惡性循環(huán)現(xiàn)象。

??2.2?對煤質(zhì)和喂煤喂料的波動適應能力差，操作難度大

??當煤質(zhì)稍微變差，喂煤和生料來料稍微不穩(wěn)定時，火焰就更不穩(wěn)定。經(jīng)常出現(xiàn)兩種情況：一種是煤粉在窯前局部燃燒，火焰高溫區(qū)集中在距窯口3～5m處，出現(xiàn)峰值溫度，不僅損傷窯皮，縮短耐火磚的使用壽命，同時使窯皮減短，影響熟料的產(chǎn)質(zhì)量；而且還會造成NOx的生成量增大。另一種是有時會出現(xiàn)煤粉不完全燃燒現(xiàn)象，煤粉后燃嚴重，導致窯尾和煙室溫度增高，窯前溫度降低，熟料煅燒情況變差。以上兩種情況出現(xiàn)時，都給穩(wěn)定操作帶來很大困難，一時半會調(diào)整不過來，增大了操作難度。

??2.3?熟料結(jié)粒不均勻，大顆粒熟料燒不透

??由于火焰發(fā)散而不穩(wěn)定極易損傷窯皮，使窯皮長度變化頻繁，表面既不堅固又不平整，所以熟料結(jié)粒不好、不均齊，粉砂料和過大顆粒較多。過大顆粒往往燒不透，2號窯大顆粒熟料砸開后，發(fā)現(xiàn)還有未燃盡的煤粉存在。這種現(xiàn)象不僅使熟料熱耗增高，而且影響熟料質(zhì)量。
