JY-30系列電壓繼電器（以下簡稱產品）采用集成電路原理構成，它克服了原來電磁型電壓繼電器觸點易抖動、工作噪音較大、值、返回系數難及運輸后值易變等缺點；可代替DY-30、DY-50電磁型電壓繼電器。
該產品的體積小、功耗低、可靠性高、抗能力強，具有良好的抗震性，并可節約大量原材料，工作量，大大了勞動強度，該產品的推廣使用具有重大的經濟效益和社會效益。
該產品適用于繼電器保護線路中，作為過電壓保護或低電壓閉鎖的元件。
1.1 主要功能
a.具有指示；
b.過電壓（或欠電壓）；
c.線圈串并聯可改變整定范圍；
d.采用數字式撥輪開關來整定定值。
1.2產品型號、規格及訂貨示例
2 產品結構及原理
該產品采用的A11殼體，前蓋為有機玻璃罩，可以清楚地觀察到產品的整定值和顯示，取下有機玻璃蓋，撥動撥輪開關，可以方便地改變整定值，產品機芯可以方便地進行維修。產品可以有嵌入式、凸出式（前接線和后接線）和拼塊式安裝，結構形式為A11K、A11P、A11H、A11Q，其外形及安裝開孔尺寸圖見附圖1。
繼電器通過端子②、⑧輸入電壓量，經隔離采樣整流濾波后與基準電位比較，并將其送到啟動回路，出口繼電器，并顯示。繼電器的整定值是指線圈并聯時的值，線圈串聯時電壓一倍。繼電器的端子圖如圖1。
3 主要技術數據
3.1 額定參數
3.1.1 額定電壓：100、200V（線圈并聯）；200、400V（線圈串聯）。
3.1.2 額定：50Hz。
3.1.3 輔助激勵量額定值：直流48V、110V、220V。

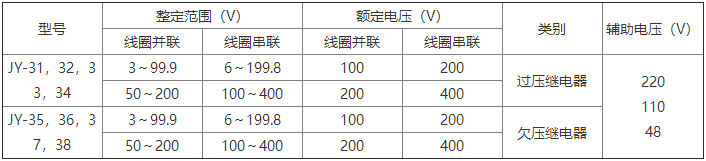

3.1.4 產品的規格如表1
表1
型號
整定范圍（V）
額定電壓（V）
類別
輔助電壓（V）
線圈并聯
線圈串聯
線圈并聯
線圈串聯
JY-31，32，33，34
3～99.9
6～199.8
100
200
過壓繼電器
220
110
48
50～200
100～400
200
400
JY-35，36，37，38
3～99.9
6～199.8
100
200
欠壓繼電器
50～200
100～400
200
400
可替代DY-30系列電壓繼電器和LY-1A電壓繼電器
3.1.5 出口觸點型式見圖1。
3.2 電壓
在基準條件下，產品電壓應等于電壓整定值，其平均誤差不*過±2%，一致性不大于整定值的2.5%。
電壓平均誤差=[（五次測量平均值-整定值）/ 整定值]×**
圖中：K1、K2、K3—輸出觸點，觸點為正常工作時的狀態，對過電壓繼電器，過壓后觸點轉換，對欠電壓繼電器，欠壓后觸點轉換。
3.3 返回系數
在基準條件下，過電壓繼電器任一整**的返回電壓與電壓之比不小于0.9；
在基準條件下，欠電壓繼電器任一整**的返回電壓與電壓之比不大于1.2。
3.4 功率消耗
a.產品交流電壓回路的功率消耗不*過3VA（額定電壓下）；
b.產品直流電壓回路（輔助激勵量）功耗消耗，直流電壓220V時功耗不*過12W，110V時不*過6W，48V時不*過3W。
3.5 在電壓不大于250V，電流不大于2A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出主觸點的斷開容量為30W。
4 檢驗及整定
產品使用前檢查運輸中有無損壞，如正常，則拆下產品的殼罩，按以下規定進行檢驗和整定。
4.1 時間及整定
4.1.1 試驗線路按圖2接線
試驗時，交流電壓試驗接于②、⑧端子，開關均處于“斷”的位置。
4.1.2 合輔助電壓開關SA2。
4.1.3 電壓整定
在面板上進行下列操作:
a. 撥動撥輪整定數字開關到所需的電壓值UZ;
b. 合開關SA1，SA3調壓器的輸出電壓：當面板上的指示燈滅時的電壓表V的讀數為繼電器的值，重復測量5次，求平均值。
4.1.4 時間的
a.過電壓繼電器時間的按圖2接線，合上開關SA3，分別突加1.1倍和2倍整定電壓，測其時間，測量5次求平均值。
b.欠電壓繼電器的時間按圖3接線
1） 合SA3調B使V讀數到繼電器的額定電壓；
2） 然后斷開SA3調R1使V的讀數為0.5倍電壓整定值；
3） 合上SA3；
4） 斷開開關SA3，測繼電器的時間；
5） 重復3）、4）測量5次求平均值；
全部整定及檢驗結束后，再次復查整定值正確性，然后投入運行。
注：圖中所示為JY-30線圈串聯時試驗接線圖，線圈并聯時需短接②、④端子和⑥、⑧端子
SA1、SA2—雙刀電源開關 B—自耦調壓器（0～380V）
SA3—鈕子開關（**，220V） V—交流電壓表（1～300V，0.5級）
R1—電阻器（1～50A）400Ω S—802毫秒表
