無心磨床和外圓磨床的區別

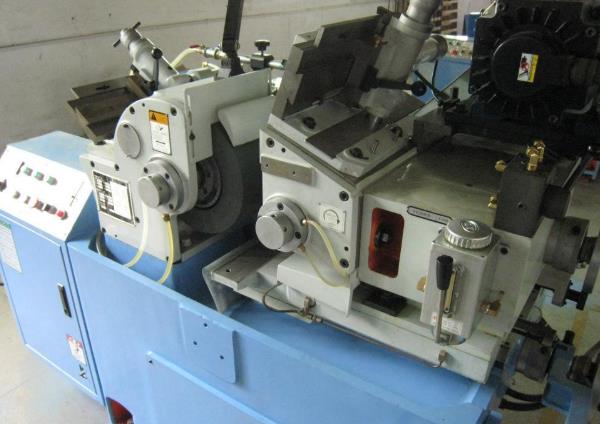

1、磨削原理：在外圓磨床上中止磨削加工時，是用以磨削軸類工件的外圓柱、外圓錐和軸肩端面。無心磨床磨削加工時，有導輪和磨削輪兩個砂輪，導輪帶動圓柱形工件在墊鐵上轉動，磨削輪對工件起到磨削作用。

2、加工精度：無心磨床和外圓磨床這兩類磨床要比精度的話應該不能隨意定論，兩種磨床都很精密，主要還得看磨床的產地和制造精度，無心磨主要針對批量的軸類產品加工，是由砂輪和導論的互相擠壓磨削，零件轉動時沒有固定旋轉中心，而外圓磨需求頂針固定零件，使它有繞軸心旋轉磨削。

3、加工方式：外圓磨床的工件加工時是要定心的，用頭尾架**定心或用卡盤定心裝夾等等。無心磨床是依托外圓自旋轉加工，由于不能定心加工其圓度取決于工件本身的圓度，所以加工成圓的精度不如外圓磨床，所以圓度懇求高一些的工件上無心磨床加工前先用外圓磨加工圓后再上無心磨床會好很多。

4、工件同心度：無心磨床與外圓磨床同樣是研磨外圓，而外圓磨床能保證工件的同心度，而無心磨床在普通情況下是不能保證工件的同心度懇求。

5、磨床用途：外圓磨床主要用于成批軸類零件的端面、外圓及圓錐面的精密磨削，是適用于軍工、航天、普通精密機械加工車間批量較小，精度懇求較高的軸類零件加工。無心磨床主要適用范圍：用來對各種圈類、軸類及管類零件的圓柱面中止通拋光。對各種階梯、錐形，無心磨床主要用于各種圓柱零件、環形零件中止通磨磨削，以及對圓錐體零件的切入磨削等。

6、磨床結構：外圓磨床由床身與工作臺、砂輪架、頭架、磨架、縱向進給手輪、橫向進給手輪、換向擋板等等部件構成。而無心磨床主要是由機身、砂輪架、導輪、頭架、主軸單元式結構、主軸拉桿自動裝刀系統等部件組成。

7、磨床特性：外圓磨床的砂輪主軸軸承采用錐構成型油楔動壓軸承、砂輪主軸在低速是仍具有高的軸承剛度。無心磨床其主要特性為通用性好、模塊程度化高、精度和剛性高，以及無心磨床的工作效率高。

無心磨床與外圓磨床較大的區別就是無心磨可以不用夾具，只用刀板承托工件，還多一只導輪帶開工件磨削，不過外圓磨不用刀板就要用**和夾具來裝夾工件磨削，外圓磨床只裝砂輪而不需導輪。

本文引見了無心磨床與外圓磨床的共同點與區別，同樣是磨床設備的無心磨床和外圓磨床都采用砂輪中止磨削加工操作，不過也是有較大的各類工件加工上區別，無心磨適宜批量的消費，外圓磨適宜高精密的單件加工。
