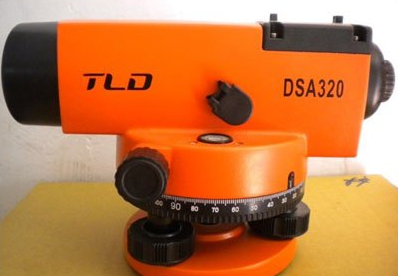

Ⅰ 水準儀各部位的名稱和作用
水準儀主要由望遠鏡、水準器、底座三部分組成。各部件的功能如下:
望遠鏡：主要針對目標，其次是測量距離。主要由物鏡、調焦透鏡、十字絲劃板和目鏡組成。
水準器：用于指示水準器的視準軸是水平還是垂直。根據形狀可分為管狀水準器和圓形水準器。
底座：支撐儀器上部，并通過中心螺旋與三腳架連接。底座主要由軸座、腳螺旋三角壓板和底板組成。
(1)水平儀腳維修稱為擴展閱讀:
使用方法
水平儀器的使用包括五個步驟水平儀的放置、粗水準、瞄準、精水準和閱讀。
1.放置是將儀器安裝在伸縮式三腳架上，并放置在兩個觀測點之間。首先打開三腳架，使其高度適中，目測頭部大致水平，檢查支架是否牢固，然后打開儀器箱，用連接螺釘將水平儀器連接到三腳架上。
2.粗平是為了使儀器的視線大致水平。螺旋腳是用來放置圓形水平氣泡的圓形指數。具體方法:樂器練習。在調平過程中，氣泡會隨著拇指向同一方向移動。
3.瞄準是用望遠鏡準確瞄準一個目標。第一種方法是將望遠鏡對準遠處明亮的背景，轉動目鏡聚焦螺旋，使十字線最清晰。再次松開固定螺釘，轉動望遠鏡，對準照明燈門與十字線的連接處，擰緊固定螺釘。最后，將物鏡轉向光螺旋，使水準尺清晰地落在十字線平面上，然后轉動微螺旋，使水準尺的圖像在十字線的一側休息。
4.準確水平是指望遠鏡的視線水平。微傾液位在液位管上部安裝一組棱鏡，可以將液位管氣泡的兩端折射到鏡管旁邊的液位觀察窗口。如果氣泡在中間，氣泡兩端的圖像會遵循拋物線，說明視線是水平的。
如果圖像在氣泡兩端不匹配，則視線不水平。此時，右手可以旋轉稍微傾斜的螺旋，使氣泡兩端的圖像完全符合儀器提供的水平視線，以滿足平整的基本原理要求。注：氣泡左半部分的移動方向總是與右拇指不一致。
5.用十字線讀取水平桿上的讀數。水平儀多為倒置望遠鏡，讀數應自上而下進行。首先評估毫米讀數，然后報告所有讀數。請注意，水平儀的使用步驟必須按照上述順序進行，不能顛倒，尤其是讀數前的泡罩調整，必須在讀數前進行。
保養與維修
1.水準儀是一種精密的光學儀器。正確合理的使用和儲存對儀器的精度和使用壽命有很大的影響。
避免陽光直射，不允許隨意拆卸儀器。
3.儀器有故障，由熟悉儀器結構或維修部門維修。
4.每個微調都要輕輕轉動，不要用力過大。鏡片和光學片不允許用手觸摸。
5.每次使用后，清潔儀器并保持干燥。
Ⅱ 紅外水平儀在哪里修理？
維修當地經銷處。
一般框架水平儀的形狀尺寸為200×200mm，精度為0.02/1000。水平儀的刻度值是氣泡運動一格時的傾斜度，以秒為單位或每米多少毫米為單位。刻度值也稱為讀數精度或靈敏度。如果水平儀放置在1米長的平尺表面，則在右端墊0.02毫米高，平尺傾斜角度為4秒，此時氣泡的運動距離正好為一個刻度。
計算如下：水平儀與平尺的傾角α可從下式中找出大?。?/p>
由tgα= = =0.00002 則α=4秒
從上式可知0.02/1000精度框架水平儀的氣泡每運動一個刻度，其傾斜角度等于4秒，此時距離左端2000mm計算平尺下的高度(相當于水平儀的一個邊長)H1為：
tgα= =0.00002 H1=tgα×L1=0.00002×200=0.004(mm)
水平儀測量注意事項：
1.調整前，必須擦拭水平儀的工作面和平板。
2.如果測量前零位誤差超過允許范圍，則需要調整水平儀零位調節器。
3.如需測量長度為L實際傾斜側可實際傾斜側：實際傾斜值=分度值*L*偏差個數。
4.測量長度較大的工件時，可以將工作平均分成幾寸段，采用分段測量法進行測量。
Ⅲ 紅外水平儀的一般故障和維護
常見故障問答:
問1:使用水準儀時，可以在一面平整后進行測量另一面時提示無法測量是什么原因造成的？
答1：上述故障可能是由補償器或檢測傳感器故障引起的。在這種情況下，建議客戶立即將儀器送到維修中心進行維修。
問2：為什么按下測量鍵后無法測量？
答2:如果儀器使用時間長，沒有定期維護，測量鍵容易積塵老化。通常由于測量鍵清潔度低或老化嚴重，按鍵后無法測量。建議您定期將儀器送到維修中心進行日常清潔和維護，有助于提高儀器的使用壽命。
問3:如何解決儀器無法測量、讀尺、重復性差等問題？
答3：上述問題需要客戶將儀器送到維修中心進行維修。
問4:如何解決儀器無法啟動或啟動后出現異常的問題？
答4：一般來說，這種情況可能是由于儀器系統多次異常數據傳輸、開關或軟件安裝方法不正確造成的。需要送到維修中心檢查，并為客戶提供解決方案。
問題5:測量時代碼錯誤E如何解決115？
A5：E115提示溫度傳感器錯誤，開機前請用手遮住物鏡。
Ⅳ 激光水平儀的原理是什么？
原理:用激光束代替人工讀數的水準儀。將激光器發出的激光束導入望遠鏡筒，使其沿視準軸方向射出水平激光束。
利用激光的單色性和相干性，可以在望遠鏡前組裝一個帶有一定遮光圖案的玻璃片或金屬片，即波帶板，從而產生衍射干擾。望遠鏡調焦后，在波帶板調焦范圍內獲得明亮細膩的十字形或圓形激光斑點，從而更準確地瞄準目標。
如果在前后標準尺上配備能夠自動跟蹤的光電接收靶，則可以進行水平測量。在施工測量和大型構件組裝中，激光標準儀常用于建立水平面或水平線。
維護：儀器有故障，由熟悉儀器結構或維修部門維修；每個微調應輕輕旋轉，不要用力過大。鏡片和光學片不得用手觸摸；每次使用后，清潔儀器并保持干燥。
(4)水平儀腳維修稱為擴展閱讀
激光水平儀是一種智能顯示裝置儀器。激光水平儀可以安裝在運動物體上，收集地平儀信號，在較大的視野中顯示地平線，實時顯示物體的運動姿勢。如果將激光水平儀應用于飛機，對預防空間定向障礙具有重要意義；此外，在醫學檢測中，激光掃描線的位置可以通過手動信號進行調節，對人腦進行一些病理檢測。
數字標準儀配合特殊的條形碼標準尺，通過儀器內置的數字成像系統自動獲得標準尺的條形碼讀數，不再需要手動讀數。該儀器可大大降低測繪操作的勞動強度，避免人為主觀讀數誤差，提高測量精度和效率。
Ⅳ 激光水平儀維修內部結構圖
里面的調整螺絲掉了下來。如何重新調整？垂直線和水平線是不允許的。已經一天沒有完成了。你學會了嗎
Ⅵ 我以前買的水平儀器現在能修理嗎？
可以修理，但如果不在保修期內，只能自費修理，也需要看什么類型，什么結構，不貴，不能改變
水平儀是測量小角度的常用測量工具。在機械工業和儀器制造中，用于測量相對于水平位置的傾斜角、機床設備導軌的平面度和直線度、設備安裝的水平位置和垂直位置。根據水平儀的不同形狀，可分為萬向水平儀、圓柱水平儀、綜合水平儀、迷你水平儀、相機水平儀、框架水平儀度水平儀；根據水平儀的固定方式，可分為可調水平儀和不可調水平儀。
水平儀是測量小角度的常用量具。在機械工業和儀器制造中，用于測量相對于水平位置的傾斜角、機床設備導軌的平面度和直線度、設備安裝的水平位置和垂直位置。根據水平儀的形狀，可分為框架水平儀和尺度水平儀；根據水平儀的固定方式，可分為可調水平儀和不可調水平儀。
水平儀
水平儀主要用于檢查各種機床和其他類型設備導軌的直線度、設備安裝的水平位置和垂直位置。也可用于小角度測量V 型槽的工作面還可以測量圓柱形工件的安裝平行度、水平位置和垂直位置。水平儀是機械設備安裝測量水平度和垂直度不可缺少的精密量具。
主要類型
氣泡水平儀是檢查機器安裝面或平板是否水平，測量傾斜方向和角度的測量儀器。它的形狀是由高級鋼制成的。經過精密加工，座椅底座必須平整。座椅表面中央安裝有縱長圓形玻璃管，左端附加有橫向小型水平玻璃管。管道充滿醚或酒精，并留下一個小氣泡。它總是位于管道的最高點。玻璃筒上的氣泡兩端都有刻度劃分。通常，在工廠安裝機器時，常用氣泡水平儀的靈敏度為0.01mm/m、0.02mm/m、0.04mm/m、0.05mm/m、0.1mm/m、0.3mm/m和0.4mm/m等規格，即將水平儀置于 1 m 長直規或平板上方，當一端點靈敏度指示大小不同時，如靈敏度為0.01 mm/m，表示直規或平板的兩端點有0.01 mm ( 相當于兩端點相差2秒)，當1 m長的有h mm當高度差時，氣泡的刻度會有差異。氣泡水平儀的原理是利用玻璃管中的氣泡，氣泡可以始終保持在最高位置
水平儀
對于一定的傾斜角 ，為了使氣泡移動大 ( 即所謂的良好靈敏度 )，需要增加圓弧半徑 (R) 如果水平儀每刻度距離為2 mm和靈敏度為0.01 mm/m時，相當1 m兩端點相差2秒。即氣泡管半徑為206.185尺，裝置在框架內，靈敏度不同，半徑不同，與框架長度無直接關系。
使用水平儀時，應先檢查水平儀，先將水平儀放在平板上，讀取氣泡的刻度，然后將水平儀反轉到同一位置 ，然后讀取其刻度。如果讀數相同，則表示水平儀底座與氣泡管之間的關系正確。否則，需要用微調螺釘調整測量工作，直到讀數完全相同。如果要檢查水平儀的精度，可以使用由正弦桿和量塊組成的已知角度。同時，如果要測量較大的傾斜角，也可以與正弦桿和水平儀一起使用。
新型水平儀作為傳統水泡傾角的替代品，更多地用于道路工程、機械測量、建筑工程、工業平臺、石油勘測、軍工、船舶等需要重力參考系下的傾角或水平。
根據 材料分類，水平儀可分為 塑料水平儀和玻璃水平儀。塑料水平儀精度低，玻璃水平儀精度高。國外市場質量較好的高精度水平儀如下:SOLA,BOSCH,ECONNS,EPOCH,RISUX。國內知名品牌有:東方精工、長城、恒瑞 等。
電子水平儀用于測量高精度工具機，如NC車床、銑床、切削加工機、三維測量床等床面靈敏度很高。如果測量時左右偏移25刻度，測量工件只能在一定的傾斜范圍內測量。電子水平儀的主要原理有電感式和電容式。根據測量方向不同
Ⅶ 如何維修激光水平儀維修
紅外水平儀主要用于建筑施工、工程監控、工程裝飾、家居裝飾等行業，給水平線、窗角、門角、水平點檢測帶來了極大的便利，是建筑行業常用的儀器，但這些儀器價格不便宜，故障不可能直接丟棄，所以了解紅外水平儀常見故障和維護技能非常重要，以下小化妝將詳細介紹。
1.紅外水平儀水平報警失靈，激光燈不亮。
當產品出現以下問題時，請按排除方式處理4-1.開關旋鈕沒有旋轉到底。-2.打開外殼，檢查銅絲是否脫焊。一般情況下，上電池后有喇叭聲，沒有燈暢丁扳股，殖噶幫助爆莖，屬于這種情況4-3.電池盒-檢查焊線是否斷裂，彈簧是否與電池接觸良好。-4.測量開關線路，看微動開關是否通電。如果通電意味著開關沒有問題，如果不通電，請更換微動開關。-5.線路主板，以上問題檢查良好，必須更換主板。-6.激光管水平線不亮:首先檢查銅線是否斷裂，然后檢查對點是否亮。如果下對點不亮，就要在接線板的最后一根線上去掉黑線，水平線就好。
2.使用水準儀時，可以在一面平整后進行測量。當轉向另一面時，提示無法測量的原因是什么？
上述故障可能是由補償器或檢測傳感器故障引起的。在這種情況下，建議客戶立即將儀器送到維修中心進行維修。
3.為什么按下測量鍵后無法測量？
如果儀器使用時間長，沒有定期維護，測量鍵容易積塵老化。通常由于測量鍵清潔度低或老化嚴重，按鍵后無法測量。建議您定期將儀器送到維修中心進行日常清潔和維護，有助于提高儀器的使用壽命。
4.如何解決儀器無法測量、讀尺、重復性差等問題？
上述問題需要客戶將儀器送到維修中心進行維修。
5.如何修復紅外水平儀發出的光線變暗？
跟換激光頭
6.測量時代碼錯誤E如何解決115？
A5：E115提示溫度傳感器錯誤，開機前請用手遮住物鏡。
7.如何解決儀器無法啟動或啟動后顯示異常？
一般來說，這種情況可能是由于儀器系統在多次異常數據傳輸、開關或軟件安裝方法中的不正確造成的。需要送到維修中心檢查，并為客戶提供解決方案。
