液晶電視維修方法和技巧有哪些

A. 液晶電視的維護方法和技巧有哪些？

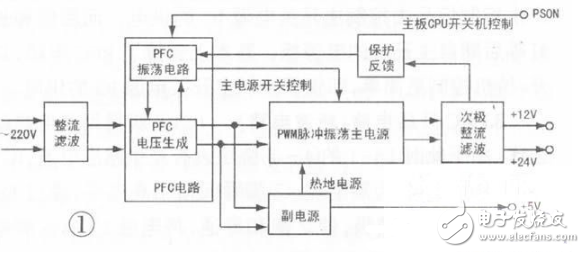

液晶電視電源主要由待機副電源組成，PFC(功率因數校正)由電源、主電源、過壓過流過熱保護、待機控制等電路組成，輸出一般為24v、12V、5V主板等幾組電壓CPu控制其開／待機時只有 5Vsb副電源輸出，構成框圖見圖1。





液晶電視維修技巧



所有液晶電視的電源板都是副電源，輸出5v電壓給主板CPu供電，CPu獲得啟動指令后輸出控制信號PS—ON，讓電源板上的PFC電路工作，產生正常PFC電壓（400V左右)，下一個原因PFC電路產生控制信號，使電路產生控制信號PWM脈沖振蕩的主電源開始工作，從變壓器級別得到 12v和 24v電壓向后負載電路供電。其中，12V電壓主要為主板的信號處理電路和伴音功率放大器電路供電； 24v電壓主要為背光電路(高壓板)供電。



液晶維修不難，記住工作原理；



電壓來自電源板，亮度來自背光源；



顯示分配控制板的信號處理機芯板；



5V供電最勤勞，一年四季都不能休息；



12V供應機芯板，中放功放向它；



24V沒有其他屏幕缺光源，送到背光板；



機芯板是領導，開關信號向它要；



電源模塊背光板，電平高開(機)低關；



PWM脈沖很重要，亮度不高；



LVDS線路要求高，變質松動有干擾；



液晶電視不普通，程序經常罷工；



三天兩天發神經，需要復位擺平；



液晶屏非常脆弱維修時要小心操作



平板維修費用高，學好技術很辛苦；



賺錢很重要，記住安全二字。



1.液晶電源通電后，副電源先工作，輸出 5V數字板上的電壓CPU，此時整機處于待機狀態。按下待機鍵后，CPU輸出開機電平，PFC電路先工作， 300V脈動直流電壓轉換為正常直流電壓( 380V）之后，主開關電源的脈寬振蕩器開始工作，然后主開關變壓器的二次輸出 12V、 24V電壓，整機進入正常工作狀態。



2、什么是PFC電路呢？PFC說白了，電路就是把橋堆整流后的 300V電壓升高到 375V---- 400V。這也是液晶電視的電源和電源CRT電視電源不同的第一點，不同的第二點是次級電壓比CRT低，其他地方和普通開關電源原理一樣，都一樣。測量大濾波電容330U/450V兩端電壓為 375V--- 400V，功率因數校正電路工作正常；如果電容器兩端的電壓為 300V，說明PFC電路不工作，主查PFC振蕩集成電路。



3.維修液晶電源時，首先確認保險管狀態，保險管完好，通常PFC校正電路中的開關管沒有失效。然后測量大電解電容對地是否短路，充電電阻超過幾十千歐元，說明電源沒有擊穿。如果保險管損壞，首先檢查PFC糾正電路開關管，二是檢查副電源IC。



4.40英寸以下的一般輸出 5V、 12V、 24V三組電壓；40英寸以上的一般輸出 5V、 12V、 18V、 24V四組電壓V待機電壓，12V供數字板，18V供伴音，24V背光板。在實際維護中，只要每組電壓和功率相同的電源板都可以更換。



5.電源板可以從電視上取下，獨立維修。維修時，只需將開關機控制電路三極管C、E短接(或一個1.5K左右電阻和副電源 5V輸出端相連)，整機處于啟動狀態，各種電壓均有輸出。在一些液晶彩電的開關電源中，只有 12V或 24V輸出端有一定功率的負載，主開關電源處于正常工作狀態。V在輸出端，您可以連接電動自行車36V燈泡欺詐負載(或 12)V輸出端可以連接摩托車燈泡作假負載)。



6.保護電路，在液晶彩電開關電源中，除常見的峰值吸收保護電路外，還設置在 24V、 12V和 5V電壓過壓、過載保護電路，其保護電路多采用四運算放大器LM4電壓比較器324LM雙電壓比較器339LM放大器393或雙運算放大器LM358。過流過壓保護電路在維護過程中可以脫離。如果電壓恢復正常，說明保護電路是由保護電路引起的。此時，應逐步斷開。然后進行維護。



7.啟動前，確認是否有油炸零件和電容鼓包。如有，應先更換并測量所有相關設備。建議在更換所有損壞的設備后測試機器時，最好去除原始機器的保險絲，連接220V/100W燈泡，有效防止再次爆炸。



8.主開關電壓 24V或 12V輸出電流大，對整流二極管要求高。一般采用低壓差大功率肖特基二極管，不能用普通整流二極管代替。另外，接負載后，電壓反而升高，大部分是電源濾波不好造成的。



9.電源帶負載能力差。首先要測量PFC電壓是否正常(380)v），如果正常，問題在于電源厚膜，通常是由于電源厚膜負載能力差造成的。請注意這一點。



10.電源板上貼著**三角形標記的散熱器和散熱器下的電路都是熱地。嚴格直接用手接觸！注意，任何檢測設備都不能直接在熱地和冷地之間跨接！



B. 液晶電視維修時指示燈亮，5V如何判斷開機時是電源板還是數字板是否正常無反應？



   液晶電視維修時指示燈亮，5V正常開機無反應，判斷電源板或數字板是否壞的方法:
   拆卸檢查液晶電視電源主板的電源電路，用萬用表測試電源是否仍在5V左右，如果是，說明電源板沒有壞，但是數字板(顯示屏)異常。

有通電，但屏幕未顯示的原因如下：

1.電視屏幕背光板損壞或其他特殊情況。
2.電視內的屏幕驅動電路由虛焊引起。
電視機里的AD控制高壓板開關部分電路燒壞。
解決方法:以上三點需要專業師傅拆機檢查維修。如果電視還處于保修期，可以送到電視品牌維修店進行保修。



C. 液晶電視待機5V 指示燈不亮怎么了？



   電視CPU沒有工作呀！把5V到處檢查電路！看看電壓是否沒有過去！



D. 液晶顯示器電源板5v待機電不來，前端300v是的，怎么修？電源板型號是LIPS-1710



   相關8腳電源集成塊斷裂，或5v輸出整流管壞。



E. 液晶電視沒有待機電壓怎么修？



   待機電源 5VS 單獨工作，不受其他控制，很容易修復。



F. 如何維護液晶電視開關電源？我的似乎有一些問題



   維修開關電源時，為了區分負載電路或電源本身的故障，往往需要斷開負載，并在電源輸出端(一般為，12V 或者24V）添加假負載進行測試。假負載的目的是在開關管的截止日期內，存儲在開關變壓器繞組中的能量釋放到第二側。如果沒有假負載，開關變壓器存儲的能量無處釋放，很容易導致開關管破損。一般選擇30～60W／12V燈泡（用于汽車或摩托車）作為假載荷，具有直觀方便的優點。根據燈泡是否發光，發光的亮度可以看出電源是否有電壓輸出和輸出電壓。為了降低啟動電流，也可以使用30W電烙鐵作為假負載或大功率600Ω～1kΩ電阻。

開關電源板的維護一般從初級開始：
1.檢修液晶電源時，首先確認保險管狀態，保險管完好，通常PFC校正電路中的開關管沒有失效。然后測量大電解電容對地是否短路，充電電阻超過幾十千歐元，說明電源沒有擊穿。如果保險管損壞，首先檢查PFC糾正電路開關管，二是檢查副電源IC 。
2.液晶電源通電后，副電源先工作，輸出 5V數字板上的電壓CPU，此時整機處于待機狀態。按下待機鍵后，CPU輸出開機電平，PFC 電路先工作， 300V脈動直流電壓轉換為正常直流電壓( 380V）之后，主開關電源的脈寬振蕩器開始工作，然后主開關變壓器的二次輸出 12V、 24V電壓，整機進入正常工作狀態。

2、PFC電路是整流橋堆后的 300V電壓升高到 375V---- 400V。這也是液晶電視的電源和電源CRT電視電源不同的第一點是次級電壓比CRT低，其他地方與普通開關電源原理相同。測量大濾波電容330U/450V兩端電壓為 375V--- 400V，功率因數校正電路工作正常；如果電容器兩端的電壓為 300V，說明PFC電路不工作，檢查PFC振蕩集成電路和主濾波電容。

3.40英寸以下的一般輸出 5V、 12V、 24V三組電壓；40英寸以上的一般輸出 5V、 12V、 18V、 24 V四組電壓。其中 5 V待機電壓，12V供數字板，18V供伴音，24 V背光板。在實際維護中，只要每組電壓和功率相同的電源板都可以更換。

5.電源板可以從電視上取下，獨立維修。維修時，只需將開關機控制電路三極管C、E短接(或一個1.5K左右電阻和副電源 5V輸出端相連)，整機處于啟動狀態，各種電壓均有輸出。在一些液晶彩電的開關電源中，只有 12V或 24V輸出端有一定功率的負載，主開關電源處于正常工作狀態。所以在 24 V在輸出端，您可以連接電動自行車的36 V燈泡欺詐負載(或 12)V輸出端可以連接摩托車燈泡作假負載)。

6.保護電路，在液晶彩電開關電源中，除常見的峰值吸收保護電路外，還設置在 24V、 12V和 5V電壓過壓、過載保護電路，其保護電路多采用四運算放大器LM4電壓比較器324LM雙電壓比較器339LM放大器393或雙運算放大器LM358。過流過壓保護電路在維護過程中可以脫離。如果電壓恢復正常，說明保護電路是由保護電路引起的。此時，應逐步斷開。然后進行維護。

7.主開關電壓 24V或 12 V輸出電流大，對整流二極管要求高。一般采用低壓差大功率肖特基二極管，不能用普通整流二極管代替。另外，接負載后，電壓反而升高，大部分是電源濾波不好造成的。

8.電源帶負載能力差。首先要測量PFC 電壓是否正常(380 )v），如果正常，問題在于電源厚膜，通常是由于電源厚膜負載能力差造成的。請注意這一點。

9.注意電源板上的貼紙**三角形標記的散熱器和散熱器下的電路都是熱地。嚴禁用手直接接觸！注意，任何檢測設備都不能直接在熱地和冷地之間跨接！



G. 液晶電視5v如何維護待機電壓正常？



1，CPU開機電平發出后，由電源板提供的5V電壓通過3.3V,2.5V,1.8V分別發送貼片穩壓器



給一些芯片供電，不要低估這些低電壓。很多時候，這些電壓往往稍微高一點



（0.7V）會出現黑屏無光柵故障，通常會損壞這些穩壓器的濾波電容變質，或者老化



主要殺手化學后出現奇怪故障，一般液晶解碼集成(數字轉換)IC）供電都在3.3V跟1.8V左右，



與解碼集成連接的寄存器的電源為2.5V，當液晶大約使用一年時，這些解碼集成通常是容忍的



容易出現虛焊故障。此時，我們將測試每個人的焊接技術水平。實踐證明，有些故障是在補焊后排除的



障的。



2.待機時，電源板只提供5個V或3.3V的供電給CPU，其它12V.18V.24V.9V等待電壓



STANDBY開機后才出現，此時需要CPU發出高電平5V或3,3V給電源板，電源板接收



CPU送來的電壓啟動12V

,9V,18V.24V電壓，如果電源板的這些電壓正常，電壓基本確定



源板是OK的。



3.無光柵或光柵閃爍后黑屏故障也是液晶最常見的故障之一。這種故障通常可以通過測量電壓來實現



判斷遙控啟動后電源板各電源是否正常，然后測量通往背光板的連接線



ON/OFF腳的電壓高電平3嗎？.3V，再測一下PWM腳的電壓也在3嗎？.3V左右，如果都正常



如果顯示屏上的背光板有故障，如果兩個電壓都沒有，問題是解碼集成沒有工作



或者軟件沒有運行造成的，此時需要維護CPU板了。



H. 如何維修液晶電視5v電源



   液晶電視維修時指示燈亮，5V正常開機無反應，判斷電源板或數字板是否壞的方法:
拆機版查看液權晶電視電源主板的供電電路，用萬用表測試電源是否還在5V左右，如果是，說明電源板沒有壞，但是數字板(顯示屏)異常。
有通電，但屏幕未顯示的原因如下：
1.電視屏幕背光板損壞或其他特殊情況。
2.電視內的屏幕驅動電路由虛焊引起。
電視機里的AD控制高壓板開關部分電路燒壞。



I. 海信42寸液晶電視待機5臺V正常啟動圖像一切正常一分鐘后三無指示燈不亮5V也沒有



   你描述的五伏電壓應該是電源電壓。如果五伏電壓在一分鐘后消失，可以直接檢測發出五伏電壓的電源電路。
這個問題應該屬于電視的電源電路。電源電路可能存在虛擬連接現象。當使用電視或電視待機時，電流不能正常供應電視待機。
整機顯示器無電
(1)電源故障: 這是一個非常簡單的故障。一般液晶顯示器分為機內電源和機外電源，機外電源比較常見。無論哪種電源，其結構比例crt顯示器的電源要簡單得多，一般是一些小元件，如保險管、整流橋等。電源板常用ic：6841203d這些常用的06pmw芯片可以在像我這樣的專業液晶配件店買到。(2)驅動板故障: 驅動板燃燒保險或穩壓芯片故障。有些機器內置開關電源，輸出兩組電源，其中一組是5V，用于信號處理的另一組是12V提供高壓板點背光，如果開關電源部分電路故障，可能導致兩組電源不輸出。
先查12V電壓是否正常，檢查5V電壓是否正常，因為A/D驅動板的MCU芯片的工作電壓為5V，因此，在發現無法打開機器的故障時，首先用萬用表測量5V如果沒有5，電壓V電壓或者5V電壓變得很低，可能是電源電路的輸入級有問題，也就是說12V轉換到5V電源部分有問題，這種故障很常見。檢查5端穩壓塊(常見型號8050)SD-LM2596-AIC15-01等)。
   另一種可能是5V負載增加，5V電壓拉得很低，換句話說，后級信號處理電路有問題，部分電路損壞，負載加重，5V電壓拉得很低，逐一檢查后級有問題的部件，更換故障部件后，5V能恢復正常，故障一般都解決了，經常遇到5V電壓恢復正常后不能正常啟動。造成這種情況的原因有很多。一方面，MCU程序被沖走可能會導致不開機，還有就是MCU本身的損壞，比如MCU的I/O口損壞，使MCU無法掃描按鈕，遇到這種理由MCU找到硬件問題造成的故障是沒有用的，即使你換了MCU也解決不了問題，因為MCU需要編程和編碼，找不到原廠AD當更換驅動板時，我們只能使用通用驅動板A/D驅動板更換如下:151D或161B2.顯示屏亮了就不亮了，但是電源指示燈綠燈經常亮。 這個問題一般是高壓異常造成的，是為了保護電路動作。在這種情況下，通常顯示在液晶屏上方法是"斜視"。
3.顯示屏黑屏，無背光，電源燈綠燈常亮 斜視液晶屏有顯示圖像，多為高壓板電源電路問題。重點檢查12V電源(保險絲)F)和3V或5V開關電壓是否正常。如果是因為。MCU如果沒有輸出開關控制電壓，可以直接提取三端穩壓塊(AIC1084)3.3V代替。
維修高壓板的想法(電源保險絲-開關控制管-電源管理IC-推挽發大管-電源開關管-DA轉換電路(儲能電感，整流管)-LC升壓電路(升壓變壓器，升壓電容)-耦合電容-燈管。
4.屏幕亮線、亮帶或暗線 的問題通常是液晶屏的故障。亮線故障一般是連接液晶屏本體的排線問題或某一行和列的驅動IC損壞。暗線一般是屏幕本體漏電，或者TAB柔性板連接開路。以上兩個問題基本都是機器死刑，沒有維修價值，因為一個屏幕的價格太高。
5.偏色故障 一般可進入工廠調整模式進行調整。如果沒有這種模式，維護思路:更換屏幕線和轉接板-重寫驅動程序-驅動板壞(不常見)-控制屏幕背板IC壞(不常見)-拔屏觀察背光顏色(背光扁色為燈管老化)-換燈管。
6.檢查字符虛假或拖尾 VGA信號線，重點看RGB三色線地線連接正常嗎？-更換屏幕或轉接板-重寫驅動程序-換驅動板-LCD屏幕背板信號接口IC壞-LCD屏幕背板對比度電位器調整-LCD屏幕導光板錯位-偏光片錯位。
7、LCD屏幕內有污漬 擦拭或更換保護膜-打開屏體清洗外部偏光片和有機玻璃(用棉球和純水處理)-風筒吹干。
8、LCD屏幕亮點 一兩個大亮點，可以嘗試用指尖輕輕壓亮點，可以消失，說明大多數像素的開關管和電極虛連。小黑點和灰點可能是由內部導光板或偏光片的灰塵引起的，可以清洗。
9、LCD低屏亮度 檢查高壓板亮度ADJ亮度調節電路-換燈管-換高壓板-調整或更換導光板。
10、錯誤提示"超出頻率范圍" 檢查信號線-重寫MCU驅動程序-更換EPROM-重寫EPROM程序-換驅動板。
11.通電后，如果不按開關按鈕，白屏?xí)霈F(xiàn)背光。按鈕后，圖像可以正常顯示 高壓板接口的開關信號和ADJ由于信號反接，部分屬于驅動板MCU開關信號輸出異常，可重寫MCU程序修復-更改MCU。
二、開關電源故障：
   1．保險絲保險絲 對于保險絲保險絲的保險絲故障，通常主要檢查主電源整流濾波電路中的濾波電容器、整流橋各二極管等部件。當然，當抗干擾電路出現故障時，也會導致保險絲保險絲保險絲變黑。必須注意的是，開關管擊穿引起的保險絲保險絲通常伴隨著過流檢測電阻和電源控制集成電路的損壞。負溫度系數熱敏電阻也容易與保險絲一起燃燒，維護時也要注意檢查。
   2．無電壓輸出，但熔斷絲未熔斷 無電壓輸出，但熔斷絲未熔斷故障，表明開關電源電路不工作，或工作后進入保護狀態。維護時，首先測量電源控制集成電路啟動引腳是否有啟動電壓。
(1)如無啟動電壓或啟動電壓過低，檢查啟動電阻器與引腳外部部件是否漏電。
(2)如果有啟動電壓，測量電源控制集成電路輸出端在啟動瞬間是否有高、低跳變的電平信號。·如果沒有跳變，說明電源控制集成電路本身或其外圍振蕩電路元件或保護電路有故障，可以先更換電源控制臺集成電路，然后檢查外圍元件發現故障。如有跳變，一般開關管本身不良或損壞，應重點檢查。
   3．輸出端電壓過低 開關電源輸出端輸出電壓過低故障的原因，除穩壓控制電路異常外，通常有以下三個原因：
(1)開關管性能下降。這種情況會導致開關管無法正常導通，增加電源內電阻值，降低負載能力。
(2)輸出端整流二極管和濾波電容器故障。這種情況可以通過更換來判斷是否損壞。
(3)開關電源負載有短路故障。DC/DC轉換器短路或性能差。在這方面，可以電源電路的所有負載都可以用來區分開關電源電路是否不好或負載電路的故障。當負載電路斷開時，輸出端電壓恢復正常，表明負載過重；如果仍不能恢復正常，則表明開關電源電路有故障。
4．輸出端電壓過高 輸出端電壓過高，故障多在于開關電源的穩壓取樣和穩壓控制電路。檢查由取樣電阻器、誤差取樣放大器、光電耦合器和電源控制集成電路組成的反饋環路中的各部件。通常，取樣電阻變質、精密穩壓放大器或光電耦合器損壞的發生率較高。對于具有過壓保護電路的開關電源，可以先斷開過壓保護電路，然后在啟動時快速測量主輸出端電壓。
如果測得的電壓仍高于正常值(一般只要高于1)V以上均為電壓過高故障)，應按上述電壓過高故障進行維修。
