電路板維修如何維修

『壹』 電路板維修若何維修電路板視頻

要有機的電路，電子基礎知識，要有一定的相關事情履歷，不管是機械維修也好，主要形成維修頭腦，要加入專門的電路板維修培訓，據許多用戶反映汪文忠工業電路板維修課程不錯，最要害要有大量的實踐。

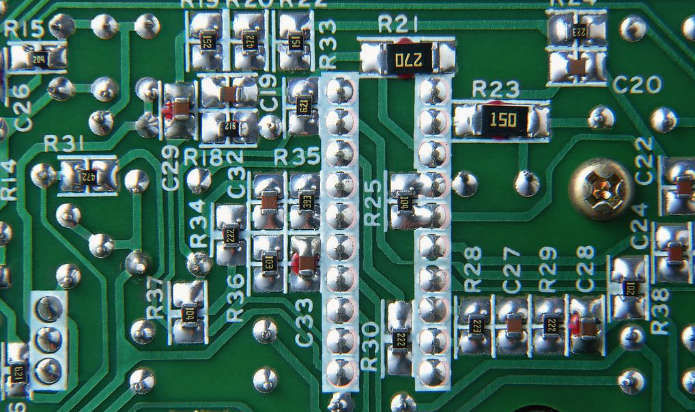

電路板接納外面貼裝元件，同傳統的封裝相比，它可以削減電路板的面積，易于大批量加工，布線密度高，貼片電阻和電容的引線電感大大削減，在高頻電路中具有很大的優越性，外面貼裝元件的不利便之處是未便于手工焊接。

首先要判斷出電路板故障出在那里，通常會用到考察法、元件丈量法以及電路剖析法等方式，然后就是要對損壞的元器件舉行替換，電路板維修又叫芯片維修手藝。是一種在無圖紙狀態下，完成電路板線路檢測、元器件檢測、故障判斷、維修的專業手藝。

(1)針車若何判斷維修名堂機電路板擴展閱讀：

銅箔基板先裁切成適合加工生產的尺寸巨細。

基板壓膜前通常需先用刷磨、微蝕等方式將板面銅箔做適當?shù)拇只幹茫僖赃m當?shù)臏囟燃皦毫⒏赡す庾杳芎腺N附其上。

將貼好干膜光阻的基板送入紫外線曝光機中曝光，光阻在底片透光區域受紫外線照射后會發生聚合反映（該區域的干膜在稍后的顯影、蝕銅步驟中將被保留下來看成蝕刻阻劑），而將底片上的線路影像移轉到板面干膜光阻上。

撕去膜面上的珍愛膠膜后，先以碳酸鈉水溶液將膜面上未受光照的區域顯影去除，再用鹽酸及雙氧水夾雜溶液將裸露出來的銅箔侵蝕去除，形成線路。

最后再以氫氧化鈉水溶液將急流勇退的干膜光阻洗除。

對于六層（含）以上的內層線路板以自動定位沖孔機沖出層間線路對位的鉚合基準孔。

『貳』 3020電腦名堂機下面線頭怎么維修

電腦車,電腦名堂機,電腦縫紉機切線后線頭短針脫出的設施維修注重事項

1、電腦車,電腦名堂機,電腦縫紉機首先從最簡樸的地方人手，看小夾線器是否壓力過大。小夾線器是控制線頭是非的，若是壓力過大，那么線頭太短，第二次縫紉時，線頭就會從針孔中脫出。
2、切線電磁鐵事情時，注重看一下大夾線器是否彈開。若是沒彈開，把大夾線器向里少推一點。
3、注重查看切線凸輪的位置是否準確，這個地方出問題的可能性很大。
4、看手輪是否安裝準確，手輪處的傳感器是否安裝準確。
5、注重看一下是否是動刀安裝位置過于前端，也就是切線過早。
6、電腦車,電腦名堂機,電腦縫紉機若是是重機的機械，或者是仿重機的機械，注重定刀的安裝位置是否是在最左面。
7、注重?fù)蹙€器是否壓力過大。
8、注重動刀的左側是否有磨損。這類機械中，有些易泛起切線進動刀不復位。若是動刀卡住，第二次起針時，機針會與動刀相碰，這樣就會損壞機針和動刀的左側。當動刀左側有傷痕時，切線時上線就不會順?biāo)爝M(jìn)入動刀的缺口處，造成上線過短。第二次起針時，線頭便會從針眼中脫落。
9、注重上線的線盤和過線器是否垂直，若是線盤和過線器角度相差太大，會使上線阻力過大，造成切線時線頭過短。
電腦車,電腦名堂機,電腦縫紉機維修注重事項
針桿搖動架前后距離的尺度值
壓腳桿自襯套下端向下10mm時，壓腳桿與針桿間的距離為14mm。
送布相位的尺度值
當機針尖下降至針板上平面時，下軸鏈輪上的第二個牢固螺釘應與機殼上的刻線對齊，然后掛同步皮帶。
調整方式：要換同步帶時，上軸與下軸的吻合，如圖7所示，針尖與針板上平面臨齊時，第二螺釘與底板上的刻線對齊后再裝同步帶。
最大針距長度的調整的尺度值
最大針距長度如不是所定長度時，移念頭頭底板下面設置的送布限制板舉行調治。
電腦車,電腦名堂機,電腦縫紉機調整方式：
一、正送布量調治：松開螺釘將限制板向上（增大）或向下（減小）移動調治。
二、逆送布量調治：松開牢固螺帽，將調治螺釘旋進（增大）或旋出（減小）調治。
通常使正、逆送布量之比為10:7，如圖8所示。
下軸取出方式
剖析：
一、擰松送布偏心調治輪上的2個牢固螺釘。
二、擰松下軸兩個大齒輪上各自的兩個牢固螺釘。
三、擰松下軸緊圈上的兩個牢固螺釘。
四、擰松油泵上2個牢固螺釘，從下軸中襯套上取下壓板，取出壓簧和油泵塞柱。
五、拿住下鏈輪，向右移動約20mm，擰松抬牙偏心輪上的牢固螺釘。切記：不要遺忘從抬牙凸輪的滑塊里取出。
六、電腦車,電腦名堂機,電腦縫紉機取下下鏈輪后，將下軸從右側拉出。

『叁』 電腦針車那有買大豪主機線路板

電腦名堂機控制系統和電腦車是一樣的，只是有時刻為了區分帶電腦車，就會說成是電腦名堂機，尚有就是電腦針車叫法對照專業，著實兩個都是一樣的!電腦名堂機控制系統調養法：1、仔細整理和洗濯，確保電腦車零部件清潔，是確保裝配質量并增添電腦車的運用壽命的基礎。異常對軸套、軸承、油泵、以及含有轉動和擺動配合件的零件，更應仔細整理。2、若裝配種種軸類部件時不清潔，輕則造成軸套升溫過高和傳動力矩過重，嚴重時會因雜物加速磨損，發現“咬合”等嚴重故障，滋擾機械的整體性能。3、凡經由外面烘漆、電鍍等外面處置的電腦車零部件，其裝配接合面等處都有粘層，以是在裝配前，對這類零部件一定按工藝手藝要求，先舉行精加工，然后再舉行組裝與調配。4、若是裝配不相符劃定的手藝要求，電腦車就不能夠正常事情。零部件之間、機構之間的相互位置不準確，也滋擾電腦車的事情性能。5、電腦車首次裝配或大修后裝配，對裝備的性能滋擾異常大。裝配質量差的電腦車，精度低、性能差、聲響大、力矩重、壽命短;相反，對某些精度不異常高的零部件，經由仔細的挑選裝配和正確的調治，仍能裝配出性能較好的裝備。

『肆』 若何維修電路板

電路板維修又叫芯片維修手藝。是一種在無圖紙狀態下，完成電路板線路檢測、元器件檢測、故障判斷、維修的專業手藝。 工業電路板維修主要包羅：變頻器維修、伺服驅動器維修、開關電源維修、編碼器維修、UPS電源維修、觸摸屏維修、PLC維修等等。

『伍』 若何維修電路板

首先要掌握焊接手藝，然后要對電路板電路有一定的領會，要知道它的事情原理和板上各IC的功效，對電路知識有些領會就行了。
維修有簡樸維修和周全維修。
簡樸維修的話，主要看故障情形，剖析是哪個模塊壞了，就換掉，換掉還不行的話，就說修不了，換板了。
周全維修的話，你要對電路板的電路原理有深入領會，差不多就相當于研發了，看故障情形，剖析的時刻用示波器等工具測試，找到問題緣故原由，然后再舉行維修。

『陸』 電腦名堂針車泛起這樣的故障怎么解決，謝謝列位了

電腦針車問題

噪音過大，咔噠聲、機械軋死

發生緣故原由：雜物填塞送料牙，梭尖有紗線，線纏繞梭子

處置方式：整理機械；拆機并整理梭子

機械不進料

發生緣故原由：設置針腳長度為0；壓腳過于松懈；送料牙位置過低；面料以下線打結。

處置方式：重新設置合適的針腳模式和長度；調整壓腳壓力到通例；提升送料牙；最先縫紉前將雙線置于壓腳以下

穿線器不歸位，名堂機住手

發生緣故原由：穿線鉤尚在針眼中是電腦針車意外動作

處置方式：順時針微著手輪并取出勾線器。

無法為機針穿線

發生緣故原由：機針不在最高位；機針不在位時認針器的自我珍愛；機針為充實安裝到位

處置方式：旋轉手輪，直到機針到達最高位置；完全插入機針

『柒』 針車常見維修問題

回覆:超藝針車維修有限確立于2006年3月,公司地址:廣東省汕尾市海豐,
該公司是專業維修回縫紉機,賣縫紉機配件及針答車維修說明書.

超藝針車維修公司。
懸賞分：15 - 離問題竣事尚有 1 天 17 小時
超藝針車維修公司，服裝裝備維修網。招聘機修信息，招工信息。

若是對你有輔助，屈駕點下五星接納，祝您游戲愉快！記得接納哦~

『捌』 誰能說一下若何維修電路板

電路板維修沒那么簡樸，不是一下就能說清晰的，你照樣找汪文忠先生的電路板維修視頻教程來系統學習一下吧。

『玖』 若何用萬能表檢測維修種種故障的電路板

一、向此若何用萬用表檢測維修種種故障的電路板問題，有的時刻得憑證故障征象，天真掌握萬用表的使用方式和技巧，就此問題枚舉幾例如
下：
①、現己數字表為例：好比，某電路板泛起了不通電，在電路板斷電的情形下，首先把萬用表撥到響應的電阻檔，檢查保險是否損壞、壓敏電阻、等等。

②、若以上丈量正常，接著把萬用表撥到二極管檔檢查二極管是否損壞，首先用紅表筆接二極管的正極，黑表筆接二極管的負極，此時正常二極管應顯示0.5mⅤ~0.7mV屬于正常，否則就是壞管，四個二極管以此類推丈量。

③、若是以上丈量都正常，那就在丈量電路上的電壓，把萬用表撥到響應的直流電壓檔上，用黑表筆接電路板地，紅表筆接被測點，好比：丈量整流濾波后電壓等等。

『拾』 判斷電路板故障的方式

霍爾基夫定律?戴維南定律?諾頓定律?
似乎也沒有個什么方式是用來維修電路板的吧版?
維修和設計大多都權是以履歷為主的,一樣平常就是先從電源最先,看元件的電壓是否正常
再看一下下功率元件有沒有外觀上的損壞,然后就是丈量各個要害點的電壓
電流是放在最后的,由于,現在的電路,除了開關電源,大多是以電壓為主要的參數的,反饋也大多以電壓反饋為主的
而且,既然是個壞板,電流一定是不正常的了,還用量?若是是大電流短路,那就可以用手感受獲得的,小電流短路了,你也找不到.......
電路板維修,履歷主要,但理論更主要,履歷往往是針對于一種電路的,理論就紛歧樣 了,一個電路拿得手里,一看原理圖,看一下不良緣故原由,就可以從電路圖中找出問題點
這樣就是一個好的維修職員了,然后,多看書,多充電......................
拿破輪說過:一個不想當電子工程師的修理不是一個好到修理
