電磁爐提示電壓低怎么辦

⑴ 電磁爐提示電壓低怎么辦？



電磁爐工作時，電壓必須穩定，否則會對電磁爐產生不良影響，輕則不工作，重則損壞電路元件。



電磁爐的加熱原理是加熱線圈流過高頻電流，鍋底產生渦流，使鐵離子摩擦產生熱量。主要依靠I來促進加熱線圈產生高頻電流GBT實現開關管，IGBT工作對電壓要求嚴格。如果電壓不足，IGBT管道功耗過大，會造成過流擊穿；若電壓過高，超過IGBT管道的耐壓值會導致過壓擊穿。



為了保護IGBT在管道和電路的安全性方面，電路中設計了電壓檢測電路（如下圖所示），在一定的電壓使用范圍內保護工作超出范圍，系統關閉輸出脈沖信號，機器停止加熱，保護IGBT并發出報警，只有解決了電壓不穩定的問題，或者電壓恢復正常后才能繼續加熱。

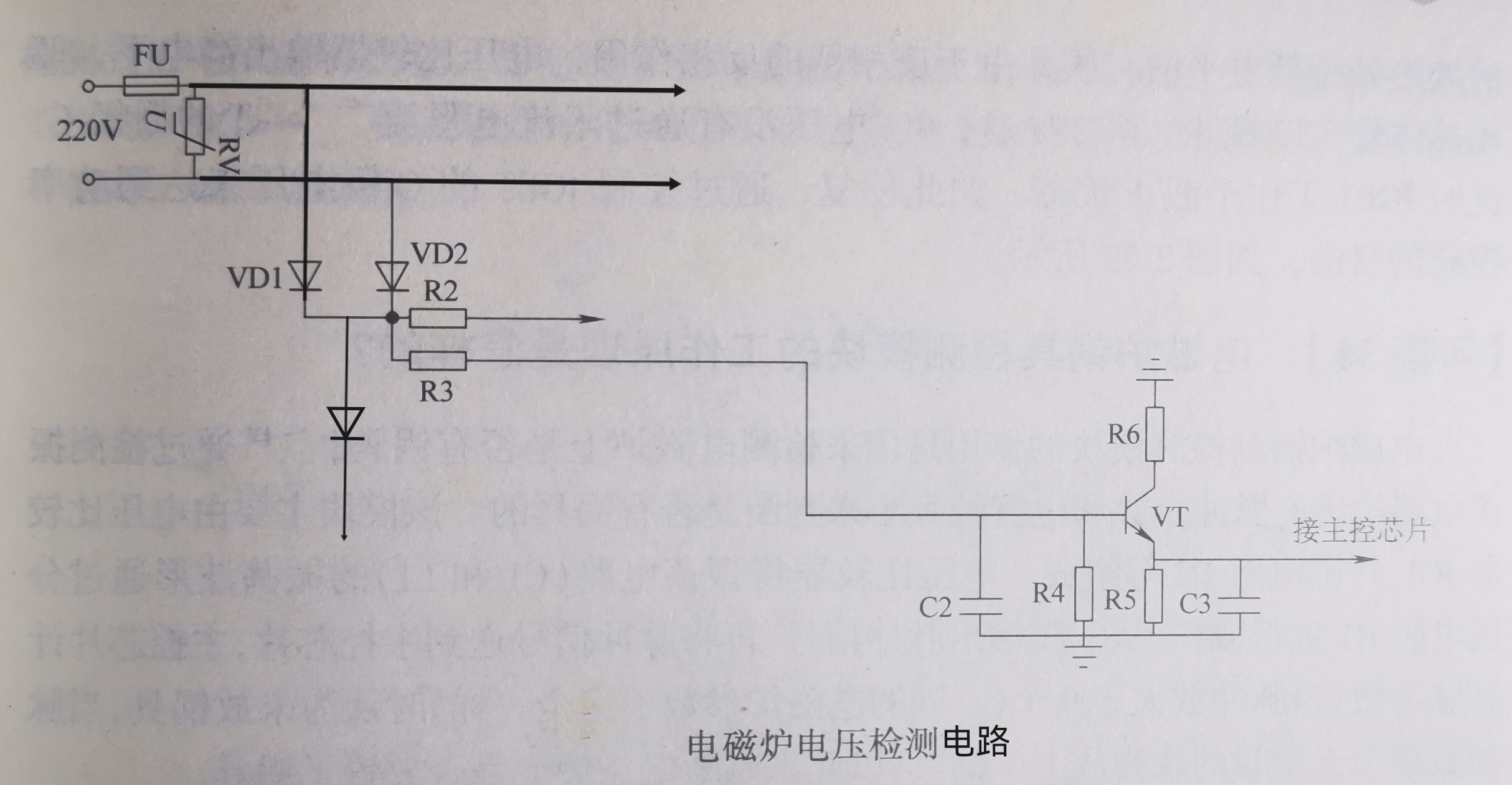

電磁爐電壓檢測電路部件(紅圈))



電磁爐表明電壓過高或過低，除電網不穩定外，電路本身部件損壞也會報警停止加熱，如電壓檢測電路分壓電阻變大，電容濾波故障，主控芯片獲得的電信號偏離正常值，系統會誤認為電網電壓過低或過高并報警。



因此，如果電網電壓異常，只有在恢復后才能使用。但是，如果電網電壓正常，電磁爐仍然表明電壓較低，即電磁爐本身的故障。主要檢查這部分電壓，檢查電路電阻元件是否損壞。這部分元件不多，一般可以通過更換來解決。



⑵ 電磁爐5v如何修復低電壓？



1.電源部分的開關管大多燒壞或相關控制電路。如果正常，檢查300V整流電路?？蓴嚅_CPU供電腳，然后通電7805V輸出。



一般電磁爐磁爐V電壓是由78L05出來，重點檢查這個管子的周圍電路和這個管子是否正常?？赡苁荓M339內部短路導致漏電，消耗過多電流導致5V下降，更換339。VIPer12得到的18V再通過78L05或7805就得到5V所以還是要查78L05的輸入（18V左右)和輸出5V以及周圍的電路。



3.如果電磁爐檢鍋、按鈕、三電壓正常，不工作，通常檢查線圈上的熱敏電阻或更換339或電流互感線圈損壞。





(2)如何維護和擴展電磁爐主板電壓過低的閱讀:



1、陶瓷板污垢去除：陶瓷板是電磁爐常用的面板之一，具有清潔方便的特點。如果陶瓷板上有污垢，用軟布擦拭；如果有油，用軟布擦牙膏，但清潔前記得切斷電源，以防止手燙傷。此外，如果陶瓷板變色，用牙膏或洗滌劑擦拭，也可以使其像新的一樣明亮。



2.面板發黃清洗:如果電磁爐面板是國產面板，長期使用后面板會輕微脫色，可以用牙刷和牙膏擦洗。平時使用時也要注意不要燒干，把鍋底燒焦，這樣面板也會變色。另外，不要在面板上墊報紙，然后打開。



3.風扇清洗:電磁爐會配備散發風扇。如果風扇被灰塵堵塞，用軟刷清洗，但拆卸后不會安裝，會影響電磁爐的后期使用。所以最好找專業的維修人員清洗風扇，不建議孕媽自己清洗。



⑶ 電磁爐語音提示電壓過低是怎么回事，哪個壞了



   電磁爐為開關電源，市電經高壓二極管整流后，由大功率三極管產生高頻振蕩。電壓過低主要是三級管外圍電路參數的變化。大部分是電容器！三極管不會損壞，如果沒有電壓！



⑷ 如何修復電磁爐欠電壓？



   電源電路維修：

C2對地測量濾波電容器 305V電壓正常，當電壓低或0電壓時，濾波電容器C2(5μF/275V）失效，當測IGBT當集電極C對地0電壓時，L1電感線圈脫落、開路或虛焊，導致IGBT集電極無電壓，報警不加熱，或?qū)е翴GBT擊穿損壞。更換損壞部件，重焊后，整機恢復正常。

二、同步檢測電路檢修：

上電后待機時，測量比較器（ICIA）第四腳反相輸入端對地 4V電壓正常，第五腳同相輸入端對地 4.1V電壓正常，第二腳輸出端對地 5V電壓正常。拆下加熱線盤，測量比較器（ICIA）第二腳輸出端對地 0.2V當0電壓時，電壓正常（ICIA）第五腳同相輸入端對地0電壓。導致比較器（ICIA）快速翻轉截止，第二腳輸出端由高電平變?yōu)榈碗娖健Ｈ绻歉唠娖剑容^器（ICIA）損壞，會損壞的（ICIA）更換后整機恢復正常。

拆下加熱線盤，測量比較器（ICIA）第二腳輸出端對地為低電平，但故障未排除時，應檢查比較器外圍元件的電阻R23、R電阻值是否變值，或開路，電容C9、C10是漏電還是失效。另外，維修時要注意:電阻R24(240)KΩ/2W）、R27（240KΩ/2W）變值或開路。①當電阻變值為260時K左右、穩壓二極管Z3電容器C19漏電時出現報警不加熱故障。②當電阻R24、R27變值為無限大時，穩壓二極管Z3，電容C9擊穿時導致無報警、無加熱故障。更換損壞的部件后，整機恢復正常。(維修時注意故障分析，分別對待。）

三、驅動放大電路維護：

上電后待機時，測量驅動放大電路三極管Q9集電極對地 18V電壓正常，測量比較器（ICID）第十腳反相輸入端對地 4.8V電壓正常。當電壓較低時，比較器（ICID）損壞。測量第11腳同相輸入端對地 0.4V電壓正常，電壓低時電容C14、C15漏電。測量第13腳輸出端對地 0.2V當電壓為0時，三極管Q8(基極B和集電極C)、電容器C21擊穿，或比較器LM339（ICID）損壞。更換損壞的部件后，整機恢復正常。



⑸ 電磁爐提示電壓低怎么辦？



穩壓器帶不動電磁爐，萬能表測量電壓220V如果電壓低于這個，可能是電壓問題，不能低于210V。

為了使電磁爐工作良好，保護電磁爐的內部部件，電磁爐內部有電源電壓檢測電路。如果電源電壓過高或過低，電磁爐將保護性地停止工作。為了在低電壓下使用電磁爐，電源電壓必須升高。價格可以是500W上述穩壓器。





(5)如何維護和擴展電磁爐主板電壓過低的閱讀:



電磁爐系統利用線圈盤在控制電路的作用下產生低頻(20)~25KHZ）交變磁場通過導磁(鐵)鍋產生大量密集渦流，并將感應電流轉化為熱量加熱食物，能效極高。使用鐵、特殊不銹鋼或鐵烤琺瑯平底鍋，鍋底直徑為12~26厘米是合適的。電磁爐配有溫度控制器，可防止過熱省電、安全。



電磁爐按使用場所分為民用電磁爐和商用電磁爐；按用途分為家用電磁爐、專業火鍋電磁爐、自助餐廳保溫爐、后廚煲湯爐、后廚炒爐；按功率分為小功率電磁爐(800)W常用功率電磁爐(1000)W-2500W）、大功率電磁爐(3KW-35KW）；根據使用或安裝方法，分為嵌入式（沉降）電磁爐、臺式電磁爐和落地式電磁爐。此外，一些專業的電磁爐也根據爐頭的數量、形狀和配置來命名。



⑹ 電磁爐復電磁爐的電路板？



   可修，這個比較專業，你不會，拿到美的售后修，里面有300多伏高壓。



⑺ 低壓電磁爐維修方法



   說清楚你的電磁爐有什么故障，具體描述別人幫忙。



⑻ 電壓低 電磁爐不能正常使用怎么辦？



   電磁爐估計有一百二三十伏就能用多低，
你的電壓比這低嗎？

或者你用的是假電磁爐，不是正規廠家的。



⑼ 如何電磁爐電壓過低怎么修？



   以美的機為例：V 同步電壓比較電路，取樣電阻R16對地 3.9V電壓，正常。若電壓偏低，多為電阻R13(820)KΩ/1W）變值，或電容C8泄漏，以及比較器IC339 U2B損壞。導致比較器U2B翻轉，使U2B第一腳輸出端對地0電壓，導致電磁爐不報警不加熱故障。測量V-同步電壓比較電路，取樣電阻R11對地 3.7V電壓，正常。若電壓偏低，則多為電阻R11(820)KΩ/1W）變值，或電容C7泄漏，以及比較器U2B損壞會導致電磁爐報警不加熱。比較器IC339 U2B第七腳同相輸入端對地 3.9V電壓正常，U2B第六腳反相輸入端對地 3.7V電壓正常。IC339 U2B第七腳同相輸入端對地 3.7V電壓時，電磁爐加熱時會出現嘰嘰喳喳故障，或報警不加熱故障，以及斷續加熱。U2B第七腳同相輸入端對地電壓在 3V下面會導致電磁爐連爆IGBT故障。IC339 U2B第六腳反相輸入端對地 4.1V電壓時，電磁爐加熱時會出現報警不加熱故障和斷續加熱。IC339 U2B第七腳同相輸入端對地電壓和比較器IC339 U2B當?shù)诹_反相輸入端對地電壓相似時，電磁爐上電加熱時會出現不停檢鍋、認鍋加熱和斷續加熱。IC339 第七腳同相輸入端對地電壓和U2B當?shù)诹_反相輸入端對地電壓正常時，電磁爐上電加熱時會出現不停檢鍋或認鍋加熱故障。多為電流檢測電路和CPU芯片損壞。
220V正常情況下，必須保證整機供電電壓C4對地 305V電壓、C92對地 18V電壓、C91對地 5V電壓，和比較器IC339 U2B第七腳同相輸入端對地電壓必須高于第六腳反相輸入端對地電壓 0.2V與第一腳輸出端對地電壓 5V。同步電壓比較電路正常。
同步電壓比較電路，取樣對地分壓貼片電阻R17、R52、R18、R阻值增大的可能性很大。導致比較器IC339 U2B第七腳同相輸入端對地電壓，U2與比較器B第六腳反相輸入端對地電壓相近，電磁爐容易斷續加熱。
在比較器U2B第六腳反相輸入端對地，然后與普通電阻150并聯 KΩ后，使IC339 U2B第六腳反相輸入端對地 3.7V電壓；第七腳同相輸入端對地電壓保持在 3.9V整機正常。7腳同相輸入端對地電壓必須高于U2B第六腳反相輸入端對地電壓為 0.2V。否則，電磁爐會不定期間斷續加熱。
IC339第六腳反相輸入端對地 3.7V正常時電壓；V 第七腳同相輸入端對地0電壓；IC339 U2B第一腳輸出端輸出低電平。同時出現電磁爐 報警不加熱。比較器U2B，V-第六腳反相輸入端對地 3.7V電壓，正常；U2B，V 第七腳同相輸入端對地電壓高于 3.9V以上時。IC339比較器U2B第一腳輸出端輸出為高電平。將出現電磁爐加熱 吱吱作響.
同步電壓比較電路IC339比較器U2B，V 第七腳同相輸入端對地 3.9V電壓，正常；此時IC339 U2B，V-第六腳反相輸入端對地0電壓；和IC339比較器U2B第一腳輸出端輸出為高電平。同時，電磁爐提鍋會出現不報警不加熱故障。電磁爐不斷檢查鍋，達達PWM檢鍋聲。
同步電壓比較電路IC339 比較器U2B，V 第七腳同相輸入端對地 3.9V電壓，正常；此時如U2B，V-第六腳反相輸入端對地電壓高于 3.7V或 7.2V上述時間；而IC339 比較器U2B第

一腳輸出端輸出為低電平。電磁爐加熱時會報警不加熱。
三極管Q6參數異常，三極管Q4、C、E擊穿會導致電磁爐不報警不加熱故障
電流互感器CT當一次繞組開路或二次繞組匝間短路時，電磁爐加熱會出現不斷檢查鍋和咔嗒聲故障。
若整流二極管D11、D12、D13、D當一個正向電阻變大或斷裂開路時，會出現電磁爐加熱 不斷檢查鍋和咔嗒聲。電流檢測電路整流二極管D11、D12開路損壞，造成CPU芯片檢測不到電流取樣電壓，失控。電磁爐加熱會出現檢查鍋 即加熱停、加熱停故障. 電流檢測電路整流二極管D11開路損壞會導致CPU芯片電流取樣電壓過低，導致電磁爐加熱功率過大，CPU通過PWM脈寬調節電路降低了加熱功率。斷續加熱。電流檢測電路整流二極管D11、D12、D13、D14.工作時阻力變大；加熱過程中出現不斷檢查鍋和咔嗒聲故障；二極管D11、D12、D13、D14取下檢測是正常的。維修故障時，必須使用二極管D11、D12、D13、D14換。
IC339 U2D第11腳同相輸入端對地0電壓，多為電解電容器EC5（4.7μF/16V）、C11(104)貼片電容器漏電，比較器（U2D）故障，都會導致電磁爐上電后出現報警不加熱故障。或出現加熱功率降低故障。
C13泄漏或擊穿電容器、IC339 比較器（U2A）異常，上電開機后電磁爐不報警不加熱。
